4

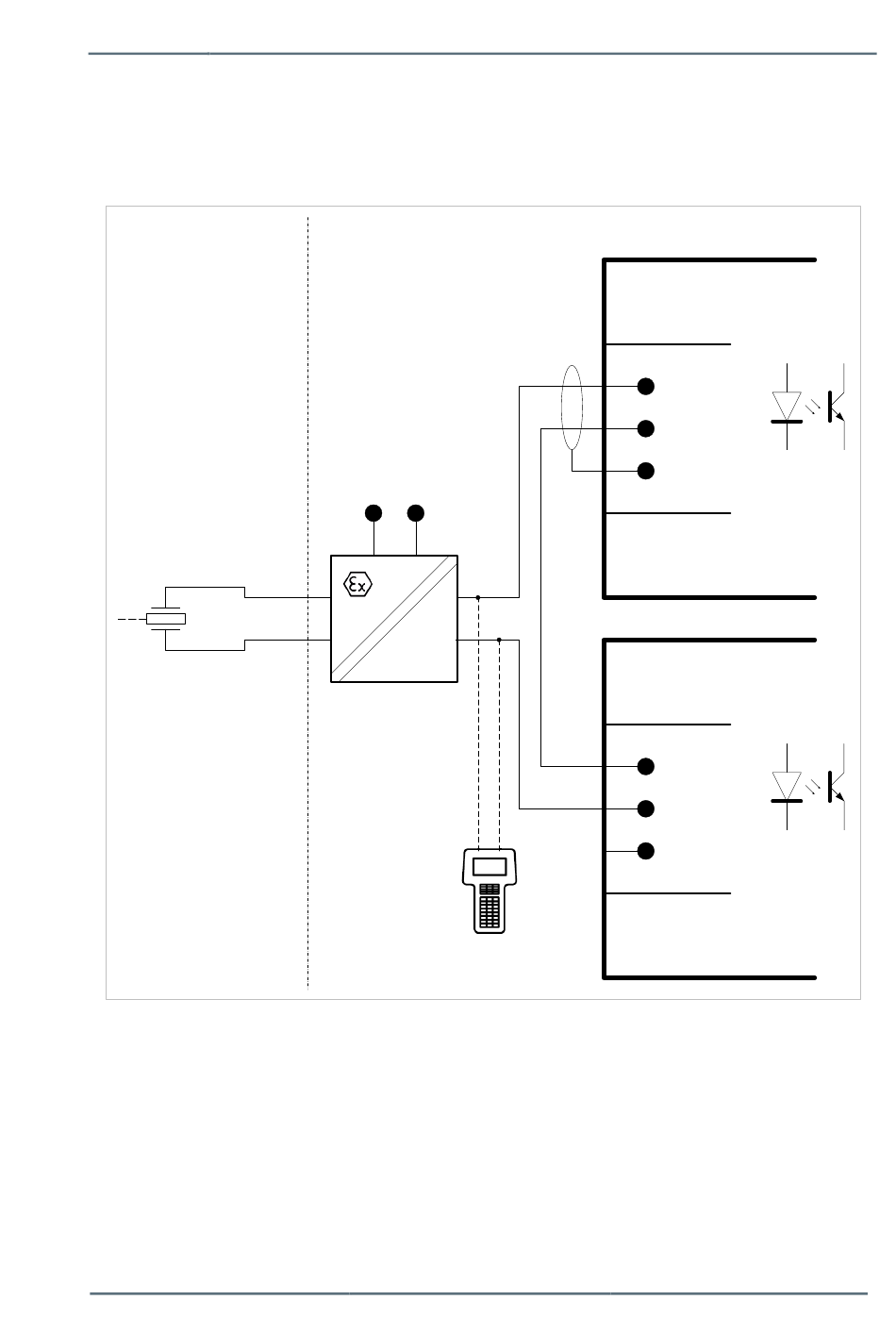

4.3.10 Capteur de valeur de mesure HART (EEx i) via la carte
MFE7 (redondante)
Hazardous Area
HART transmitter,
EEx i
Remarques concernant le paramétrage :
•
Sélectionner le canal HART et
•
Alimentation électrique = désactivée (appareil 1)
•
Alimentation électrique = désactivée (appareil 2)
Exclusivement le mode HART Burst (max. 1 transducteur).
enCore FC1
Safe Area
0V 24V
Isolated current
repeater barrier
(HART compatible,
active output)
HART
communicator
Fig. 4 :11
Instructions de service
Manuel de montage
enCore device 1
MFE7 board
A1+ or A2+
A1- or A2-
SH
enCore device 2
MFE7 board
A1+ or A2+
A1- or A2-
SH
Page 39 sur 66
