Régulateur de proportion

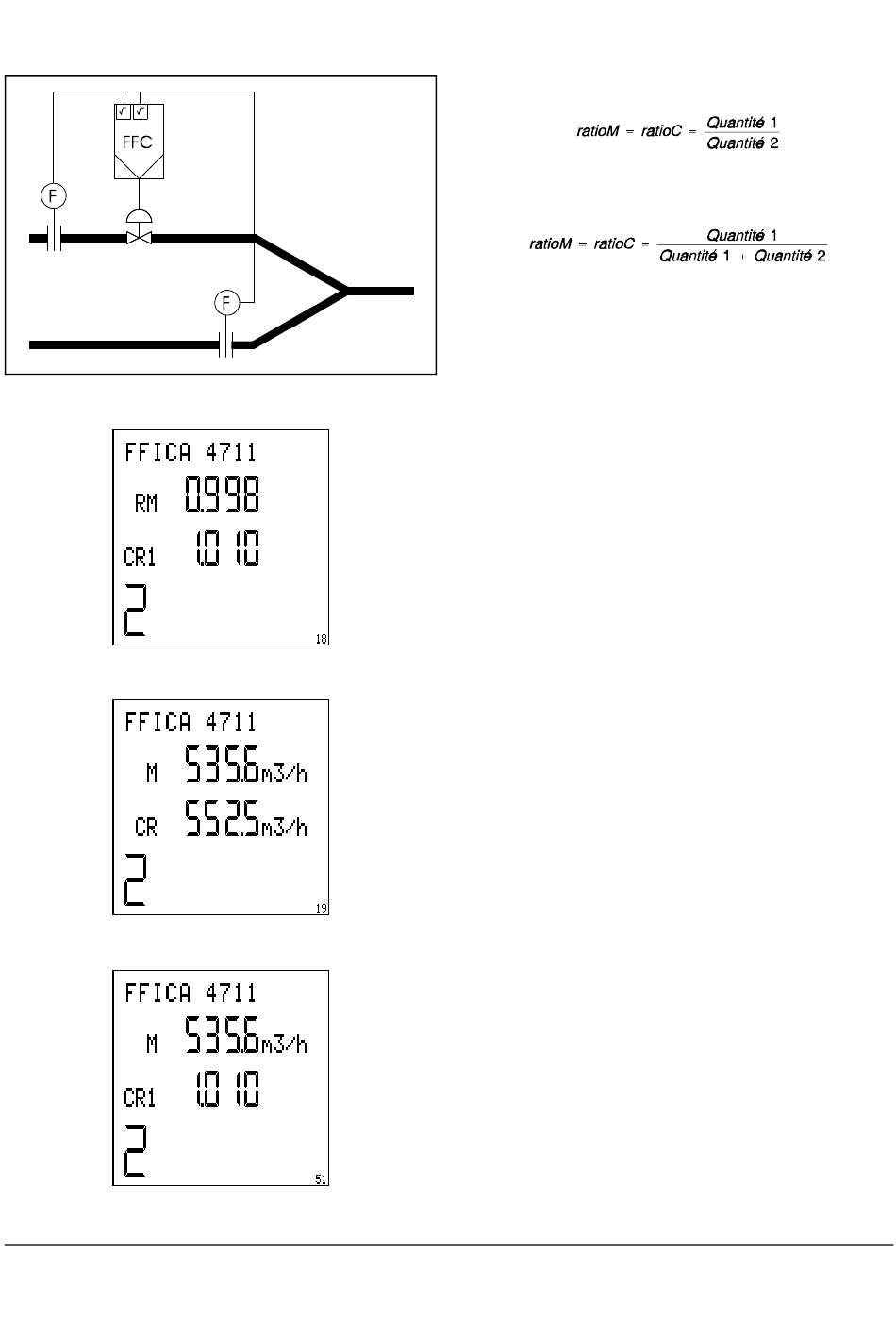

Fig. 5
Régulation de proportion
Z-19068
Fig. 6
Indication ratio M et ratio C1, ratio C1 est réglable
Z-19018
Fig. 7
Indication de la grandeur réglante M et C * quantité 2
Z-19019
Fig. 8
Ratio C1 réglable
Z-19051
8 Régulateur de proportion
Le régulateur de proportion règle
ou suivant la configuration
Suivant la configuration, le régulateur de proportion dans les
indications analogiques /12/ et /13/ indique:
−
le ratio M (mesure) M et le ratio C (consigne) C
−
la grandeur réglante Quantité 1 et la grandeur Quantité 2
multipliée par ratio C (Quantité 2 * ratio C)
Le ratio C est toujours affiché et réglé dans les champs /5/, /6/
et /7/ à l'écran numérique.
Avec une configuration appropriée, il est possible de commuter
entre plusieurs sources de consigne ratio C1 à ratio C3, ratio
externe ou le générateur de programme avec <SP-w>.
Avec <Ind>, ratio C peut être aussi appelé dans l'affichage
numérique (/5/, /6/, /7/) et être ensuite réglé.
