IP2371FR • 2022-01-31

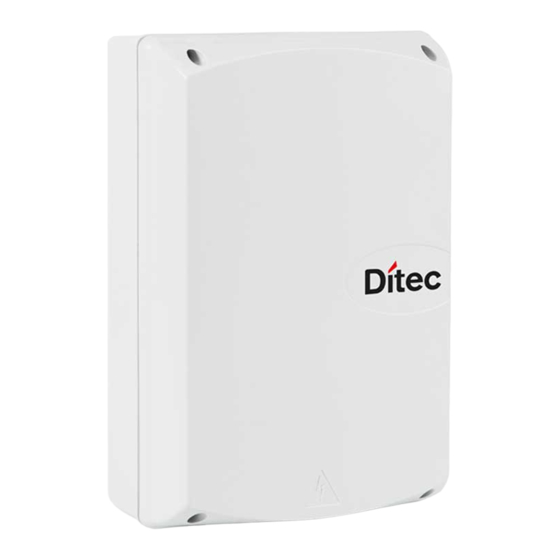

Ditec LCA85

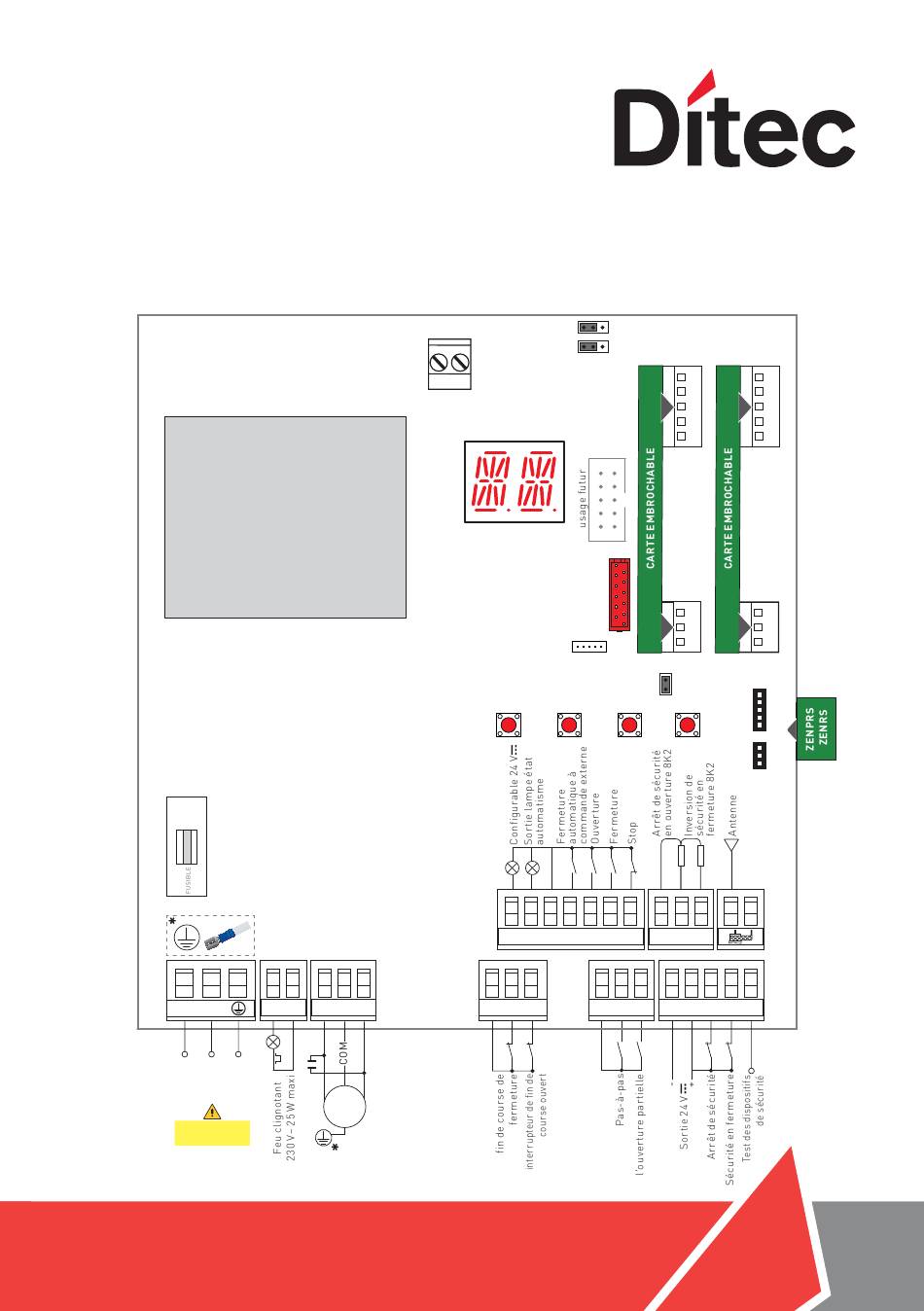

Manuel d'installation du tableau électronique pour
automatismes à un moteur en 230 V~
(Traduction des instructions d'origine)
F1
F5A
LP
L
N
Alimentazione
Tension
230 V~
230 V~
50/60 Hz
50/60 Hz
respecter la
polarité L-N
www.ditecautomations.com
24 V~
Panneau bouton-poussoir -
Push button panel - PT3
~
U W V
1~
AUX1
AUX1
30
1
AUX2
AUX2
30
1
SCI
SCI
COM
COM
J29
PT3 (en option)
(optional)
ESC
ENTER
DOWN
ESC
ENTER
DOWN
G3
13
30 2 3 4 9
1 6R 8R
0
11A
12A
30 5 20
AUX2
AUX1
AUX2
AUX1
JR1
R
R
A
UP
A
UP
D
D
I
I
O
O
R
X
RX
0 1 6 8 41
Publicité
Table des Matières
Manuels Connexes pour DITEC LCA85
Sommaire des Matières pour DITEC LCA85
- Page 1 IP2371FR • 2022-01-31 Ditec LCA85 Manuel d'installation du tableau électronique pour automatismes à un moteur en 230 V~ (Traduction des instructions d'origine) AUX1 AUX1 AUX2 AUX2 AUX2 AUX1 AUX2 AUX1 24 V~ Panneau bouton-poussoir - Push button panel - PT3...
-
Page 2: Table Des Matières
Sommaire Consignes générales de sécurité pour l'utilisateur .......................3 Précautions générales de sécurité pour le personnel technique ..................5 Déclaration CE de conformité ............................7 Fonctions de sécurité ............................8 Caractéristiques techniques ..........................8 Applications ................................8 Installation et raccordements électriques ......................9 Installation CROSS ..............................11 3.1.1 Installation type ..................................11 3.1.2 Schéma des raccordements ..............................12... -
Page 3: Consignes Générales De Sécurité Pour L'utilisateur
Consignes générales de sécurité pour l'utilisateur ATTENTION! Consignes de sécurité importantes. Observer attentivement ces instructions. Le non-respect des informations contenues dans le présent manuel pourrait entraîner des blessures personnelles graves ou endommager l'équipement. Conserver les présentes instructions pour de futures consultations. ATTENTION! Débrancher l'alimentation électrique avant toute opération de nettoyage ou d'entretien. - Page 4 du public • La porte ou le portail motorisé peut être utilisé(e) par des enfants de plus de 8 ans et par des personnes dont les capa- cités physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience ou de connaissances, à condition qu'ils soient convenablement surveillés ou qu'ils aient été...
-
Page 5: Précautions Générales De Sécurité Pour Le Personnel Technique
Précautions générales de sécurité pour le per- sonnel technique ATTENTION ! Consignes de sécurité importantes. Observer attentivement ces instructions. Le non-respect des informations contenues dans le présent manuel pourrait entraîner des blessures personnelles graves ou endommager l'équipement. Conserver les présentes instructions pour de futures consultations. Ce manuel et ceux des accessoires éventuels peuvent être téléchargés sur www.ditecautomations.com. - Page 6 lets de sécurité, arrêts d'urgence, etc. ) doivent être installés en tenant compte des lois et directives applicables, des critères de bonne tech- nique, des locaux d'installation, de la logique de fonctionnement du système et des forces développées par la porte ou le portail motorisé •...
-
Page 7: Déclaration Ce De Conformité
Lodjursgatan 10 SE-261 44 Landskrona Sweden déclare sous sa responsabilité que les types d'appareils reportés ci-dessous: Ditec LCA85 Unité de commande pour 230 V~ automatismes pour portail coulissant, barrière et porte industrielle sectionnelle Ditec LCA85B Unité de commande pour 230 V~ automatismes pour porte industrielle sec-... -
Page 8: Fonctions De Sécurité
1. Fonctions de sécurité Le tableau électronique Ditec LCA85 dispose des fonctions de sécurité suivantes : - reconnaissance des obstacles avec limitation des forces. Le temps de réponse maximal des fonctions de sécurité est de 0,5 s. Le temps de réaction au défaut d'une fonction de sécurité... -
Page 9: Installation Et Raccordements Électriques
3. Installation et raccordements électriques • Unité de commande murale : - Percer les points relatifs au fond du boîtier (Fig. 3.1 - pour installation murale uniquement). - Fixer le tableau électronique de manière permanente. Il est conseillé d'utiliser des vis à tête bombée (Ø... - Page 10 Fig. 3.1 Fig. 3.2 Fig. 3.3 Fig. 3.4 Fig. 3.5...
-
Page 11: Installation Cross
3.1 Installation CROSS 3.1.1 Installation type Réf. Code Description Câble Émetteur Flash clignotant 230 V 2 x 1 mm² FL24 Flash clignotant 24 V coaxiale RG- Antenne (intégrée au flash clignotant) 58 (50Ω) AXK5 Sélecteur à clé 4 x 0,5 mm² AXR7 Transpondeur AXK4... -
Page 12: Schéma Des Raccordements
3.1.2 Schéma des raccordements... -
Page 13: Installation Dod14 O Automatisme Portes Sectionnelles 230 V
Câble Motoréducteur (moteur) 4 x 1,5 mm² DOD14 Unité fin de course basse tension supplémentaire 3 x 0,5 mm² LCA85/LCA85B Coffret de commande 3G x 1,5 mm² Flash clignotant 230 V 2 x 1 mm² FL24 Flash clignotant 24 V coaxiale Antenne (intégrée au flash clignotant) -
Page 14: Schéma Des Raccordements
3.2.2 Schéma des raccordements... -
Page 15: Installation Barrière 230 V
3.3 Installation barrière 230 V~ 3.3.1 Schéma des raccordements REMARQUE : Schéma des raccordements pour l'achat en pièce détachée pour QIK4E. -
Page 16: Commandes Et Dispositifs De Sécurité
4. Commandes et dispositifs de sécurité Il est conseillé de lire le paragraphe 11 pour connaître le détail complet des réglages disponibles. ATTENTION : la borne 30 (positif commun pour commandes) a les mêmes fonctions que la borne 1 et pour cette raison, les commandes visibles à l'écran sont indiquées par 1-5, 1-3, 1-4, etc. -
Page 17: Entrées De Fin De Course
Commande Fonction Description Pour dispositifs de sécurité avec entrée d'autotest : En sélection- SÉCURITÉ EN nant → → , raccorder le contact de sortie du dispositif N.F. FERMETURE ET de sécurité aux bornes 1-6-8 du tableau électronique (en série EN OUVERTURE avec le contact de sortie de la cellule photoélectrique, si présente). -
Page 18: Réglage Des Cavaliers
REMARQUE : pour activer la fermeture, brancher le connecteur du pan- (en option neau à bouton-poussoir à J29 (tourné de 180°). pour Panneau bouton-poussoir à membrane (PT3). Entraîne le blocage du LCA85 mouvement. - inclus Voir paramètre → dans Panneau bouton-poussoir à membrane (PT3). Lance l'opération de fer- LCA85B) meture. -
Page 19: Utilisation Des Menus
7. Utilisation des menus REMARQUE : la pression sur touches peut être rapide (inférieure à 2 s) ou prolongée (supérieure à 2 s). En absence d'indication, la pression doit être rapide. Pour confirmer la configuration d'un paramètre, il faut exercer une pression prolongée. 7.1 Allumage et extinction de l'écran La procédure d'allumage de l'écran est la suivante : ENTER... -
Page 20: Plan Du Menu
7.3 Plan du menu REMARQUE : il est possible qu'en raison du type d’automatisme et du mode de fonc- tionnement, certains menus ne soient pas disponibles. Activation de la fermeture Espace de ralentissement en Sélection du type automatique fermeture d'automatisme Réglage de la poussée sur Sélection du mode de État de l’automatisme à... - Page 21 Réinitialisation des alarmes Mémorisation de la Temps d'allumage radiocommande éclairage intérieur Affichage des températures automatique min/max enregistrées Affichage de la quantité Temps d'allumage éclairage des radiocommandes intérieur automatique à mémorisées commande indépendante Mise à jour du micrologiciel Nombre maximal de radiocommandes Passage d'une ouverture enregistrables sur partielle avec arrêt à...
-
Page 22: Mise En Marche Du Produit
8. Mise en marche du produit Pour la configuration rapide du produit, utiliser l'assistant (WZ) ou le menu de deuxième niveau AT (automatic configuration) [Voir par. 9.2]. Pour une configuration détaillée et personnalisée, utiliser les menus principaux 8.1 Menu assistant de configuration (WZ) Pour accéder au menu assistant de configuration rapide WZ : Appuyer sur la touche ENTER pendant 2 secondes. - Page 23 D8 - Sélection du dispositif branché aux bornes 1-8 • NO: aucun. • SE: bourrelet de sécurité. • S41: bourrelet de sécurité avec safety test. • PH: cellules photoélectriques. • P41: cellules photoélectriques avec safety test. R9 - Configuration de l'entrée 30-9 NO - Désactivé.
-
Page 24: Exemple De Base De Mise En Marche
8.2 Exemple de base de mise en marche 8.2.1 Portail coulissant ATTENTION : l'installation doit être dotée de butées mécaniques suffisamment robustes ATTENTION : si le tableau électronique est utilisé pour remplacer un tableau électronique défectueux identique, il est possible de restaurer la dernière configuration de l'automatisme en insérant le module de mémoire présent sur l'ancien tableau électronique dans le nouveau tableau électronique et en chargeant la dernière configuration via la séquence de menus →... -
Page 25: Porte Sectionnelle
ENTER DOWN 5. Donner une commande de fermeture ( ) ou attendre la fermeture automatique pour intervenir si activée et contrôler que l'automatisme effectue l'opération correspondante et s'arrête après l'activation de chaque fin de course (opération d'apprentissage). 6. Brancher les dispositifs de sécurité, en retirant d'abord les cavaliers 1-6, 1-8 et 1-9, ou en ré- activant les entrées correspondantes à... -
Page 26: Séquences Des Menus Fréquemment Utilisés
8.3 Séquences des menus fréquemment utilisés 8.3.1 Activation des configurations Modalité pas-à-pas sans fermeture automatique (utilisation résidentielle) DOWN ENTER DOWN ENTER → → → → → → Modalité pas-à-pas avec fermeture automatique 1 min (utilisation résidentielle) [réglages de série] DOWN ENTER DOWN ENTER... -
Page 27: Schéma De Fonctionnement Synthétique
8.4 Schéma de fonctionnement synthétique ATTENTION : les paramètres indiqués dans la figure doivent être réglés pour respecter les forces exercées comme indiqué dans la norme EN 12453. Pleine PO/PC = OF PO/PC = 01 PO/PC = 02 TEMPS Commande PHASE DE DÉPART Temps de préclignotement: paramètres WO (ouverture) et WC (fermeture) Temps d’accélération: réglage du temps d’accélération - TA (ouverture) et TQ (fermeture) -
Page 28: Menu De Configuration Et Réglages
9. Menu de configuration et réglages REMARQUE : il est possible qu'en raison du type d’automatisme et du mode de fonc- tionnement, certains menus ne soient pas disponibles. 9.1 Menu principal Écran Description WZ - Wizard « Configuration guidée rapide » Menu de configuration rapide AT - Automatic Configurations « Configurations automatiques »... -
Page 29: Menu De Deuxième Niveau - At (Automatic Configuration)
9.2 Menu de deuxième niveau - AT (Automatic Configuration) Sélections Écran Description disponibles AS - Type de fonctionnalité moteur - 01. Automatisme générique sans ralentissement (par défaut) - 02. Portail coulissant avec ralentissement - 03. Barrière avec ralentissement - 04. Porte sectionnelle avec ralentissement Valeur DM - Sélection du mode de direction •... -
Page 30: Menu De Deuxième Niveau - Bc (Configuration De Base)
9.3 Menu de deuxième niveau - BC (Configuration de base) Écran Description Sélections disponibles AC - Activation de la fermeture automatique OF - Désactivé ON - Activé 1-2 - Dépend de l'entrée 30-2 hR - Fermeture « à homme mort » (indépendamment du réglage du paramètre R9) hr - Fermeture «... -
Page 31: Autres Paramètres Configurables Du Niveau Bc, Disponibles Avec
9.3.1 Autres paramètres configurables du niveau BC, disponibles avec → activé Écran Description Sélections disponibles C5 - Fonctionnement de la commande associée au contact 30-5 (ré- veil du mode veille) 1-3 - Ouverture 1-5 - Pas-à-pas LG - Commande éclairage intérieur automatique NO - Entrée 5 désactivée 35 - Fonctionnement de la commande associée au contact 30-3 1-3 - Ouverture... - Page 32 TP - Définition du temps de fermeture automatique après ouverture partielle [s] Le réglage s'effectue à des intervalles de sensibilité différents. de 0” à 59” à des intervalles de 1 seconde ; de 1’ à 2’ à des intervalles de 10 secondes. 30”...
- Page 33 R2 - Réglage de la poussée sur les obstacles en mouvement normal de phase d'approche de la position finale à vitesse constante en ferme- ture. [%] Le tableau électronique est équipé d'un dispositif de sécurité qui agit comme suit en présence d'un obstacle : - en ouverture, il arrête le mouvement et, s'il est hors de l'espace limite de détection d'obstacles, il exécute une manœuvre de déga- gement d'une durée réglable par la sélection...
-
Page 34: Autres Paramètres Configurables Du Niveau Ba, Disponibles Avec
9.4.1 Autres paramètres configurables du niveau BA, disponibles avec → activé REMARQUE : exécuter les réglages progressivement, et seulement après avoir effectué au moins trois manœuvres complètes, pour permettre au tableau électronique d'être correc- tement calibré et de relever d'éventuels frottements pendant les manœuvres. Sélections dispo- Écran Description... -
Page 36: Menu De Deuxième Niveau Ro (Radio Operation)
9.5 Menu de deuxième niveau RO (Radio Operation) Écran Description SR - Mémorisation d'une radiocommande On ne pourra accéder directement au menu Mémorisation d'une radiocommande, même avec l’écran éteint, qu’avec l’option Modalité d'affichage de l’écran réglée sur 00 ou 03 : - si la transmission d’une radiocommande non présente en mémoire est effectuée ;... -
Page 37: Autres Paramètres Configurables Du Niveau Bo, Disponibles Avec
9.5.1 Autres paramètres configurables du niveau BO, disponibles avec → activé Sélections Écran Description dispo- nibles C1, C2, C3, C4 - Sélection de la fonction CH1, CH2, CH3, CH4 de la radiocommande mémorisée NO - Aucune configuration sélectionnée 1-3 - Commande d'ouverture 1-4 - Commande de fermeture 1-5 - Commande pas-à-pas P3 - Commande d'ouverture partielle... -
Page 38: Menu De Second Niveau Sf (Special Functions)
9.6 Menu de second niveau SF (Special Functions) Écran Description CU - Affichage de la version du micrologiciel du tableau électronique ENTER Release 1.1 [esempio] Version 1.1 [exemple] → → → SV - Sauvegarde de la configuration de l’utilisateur sur un module de mémoire Sélections du tableau électronique disponibles... -
Page 39: Autres Paramètres Configurables Du Niveau Sf, Disponibles Avec
9.6.1 Autres paramètres configurables du niveau SF, disponibles avec → activé Écran Description SP - Définition du mot de passe ENTER ENTER DOWN → → → → → [exemple] [esempio] 2” REMARQUE : cette sélection n'est disponible que si le mot de passe n'est pas défini. La configuration du mot de passe empêche l'accès aux sélections et aux réglages par un personnel non autorisé. -
Page 40: Menu De Deuxième Niveau Cc (Cycles Counter)
9.7 Menu de deuxième niveau CC (Cycles Counter) Écran Description CV - Affichage du compteur total manœuvres ENTER 182 manovre [esempio] 182 manœuvres [exemple] → → → → CP - Affichage du compteur partiel manœuvres ENTER 716 manœuvres [exemple] 716 manovre [esempio] →... -
Page 41: Menu De Deuxième Niveau Ap (Advanced Parameters)
9.9 Menu de deuxième niveau AP (Advanced Parameters) Sélections Écran Description disponibles FA - Mode fin de course ouverture SX: fin de course d'arrêt MT: fin de course d'arrêt en série à la phase du moteur FC - Mode fin de course fermeture SX: fin de course d'arrêt MT: fin de course d'arrêt en série à... -
Page 42: Autres Paramètres Configurables Du Niveau Ap, Disponibles Avec
9.9.1 Autres paramètres configurables du niveau AP, disponibles avec → activé REMARQUE : exécuter les réglages progressivement, et seulement après avoir effectué au moins trois manœuvres complètes, pour permettre au tableau électronique d'être correc- tement calibré et de relever d'éventuels frottements pendant les manœuvres. Sélections Écran Description... - Page 43 SM - Sélection du mode de fonctionnement du dispositif branché aux bornes 1-6 00 - Au cours d'une manœuvre d'ouverture ou fermeture, l'ouverture du contact de sécurité arrête le mouvement. Lorsque le contact est refermé, la manœuvre interrompue ne reprend pas et l'opéra- teur attend une commande externe ou effectue une fermeture au- tomatique si celle-ci est activée.
- Page 44 HS - Réglage automatique des rampes ON - Activé OF - Désactivé Quand il est activé (ON) à basses températures ambiantes, le temps de démarrage augmente jusqu'à la valeur maximale et le temps d'accélération diminue jusqu'à la valeur minimale. REMARQUE : Non actif si →...
-
Page 45: Diagnostic
10. Diagnostic 10.1 Enregistrement des données intégré dans la carte Le tableau électronique Ditec LCA85 est équipé d'un système interne qui permet à l'installateur de contrôler si des alarmes se sont activées, le nombre d'activations pour chaque alarme et l'his- torique des vingt dernières alarmes survenues. -
Page 46: Affichage Des Dispositifs De Sécurité Et Des Commandes
11.2 Affichage des dispositifs de sécurité et des commandes REMARQUE : la modalité affichage sécurités et commandes est visible seulement en Modalité affichage écran réglé sur 01 ou sur 03. Écran Description Écran Description 1-2 - Commande d'activation fermeture CX - Réception commande depuis une automatique. -
Page 47: Affichage Alarmes Et Anomalies
11.3 Affichage alarmes et anomalies ATTENTION : l'affichage d'alarmes et d'anomalies survient avec n'importe quelle sé- lection d'affichage effectuée. La signalisation des messages d'alarme a la priorité sur tous les autres affichages. Typo- logie Écran Description Action corrective alarme M0 - Automatisme non réglé Contrôler la configuration du paramètre et définir la valeur de l'automatisme installé. - Page 48 Typo- logie Écran Description Action corrective alarme Vérifier l'absence d'un court-circuit dans le I5 - Tension 0-30 absente (régulateur raccordement 0-30. Si le problème persiste, de tension en panne ou court-circuit remplacer le tableau électronique. accessoires) Remplacer le tableau électronique. I6 - Tension 0-30 excessive (panne du régulateur de tension) Effectuer une réinitialisation.
-
Page 49: Recherche Des Défaillances
Typo- logie Écran Description Action corrective alarme Vérifier le fonctionnement correct du dispositif A0 - Test capteur de sécurité sur le de sécurité. contact 6 échoué. Si la fiche de sécurité supplémentaire n'est pas in- troduite, vérifier que le test de sécurité est désactivé. Vérifier le câblage et le bon fonctionnement du A1 - Test capteur de sécurité... -
Page 50: Entretien
Défauts Cause probable Signalisation Action corrective Alarme Raccordements erronés entre Vérifier l'affichage de les cellules photoélectriques et Raccorder les contacts de sécurité N.F. Les dispositifs de le tableau électronique. en série entre eux et retirer les éven- sécurité externes tuels cavaliers du bornier du tableau n'interviennent électronique.
