deville C07922 Notice D'installation
  1. Manuels
  2. Marques
  3. deville Manuels
  4. Poêles
  5. C07922
  6. Notice d'installation
deville C07922 Notice D'installation

deville C07922 Notice D'installation

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 1

Liens rapides

Télécharger ce manuel
• FOYER / INSERT
• INSERT
• FEUERRAUM-EINSATZ
• FOCOLARE
• INSERT EMPOTRABLE
• FOGÃO INSERT
• INBOUWHAARD

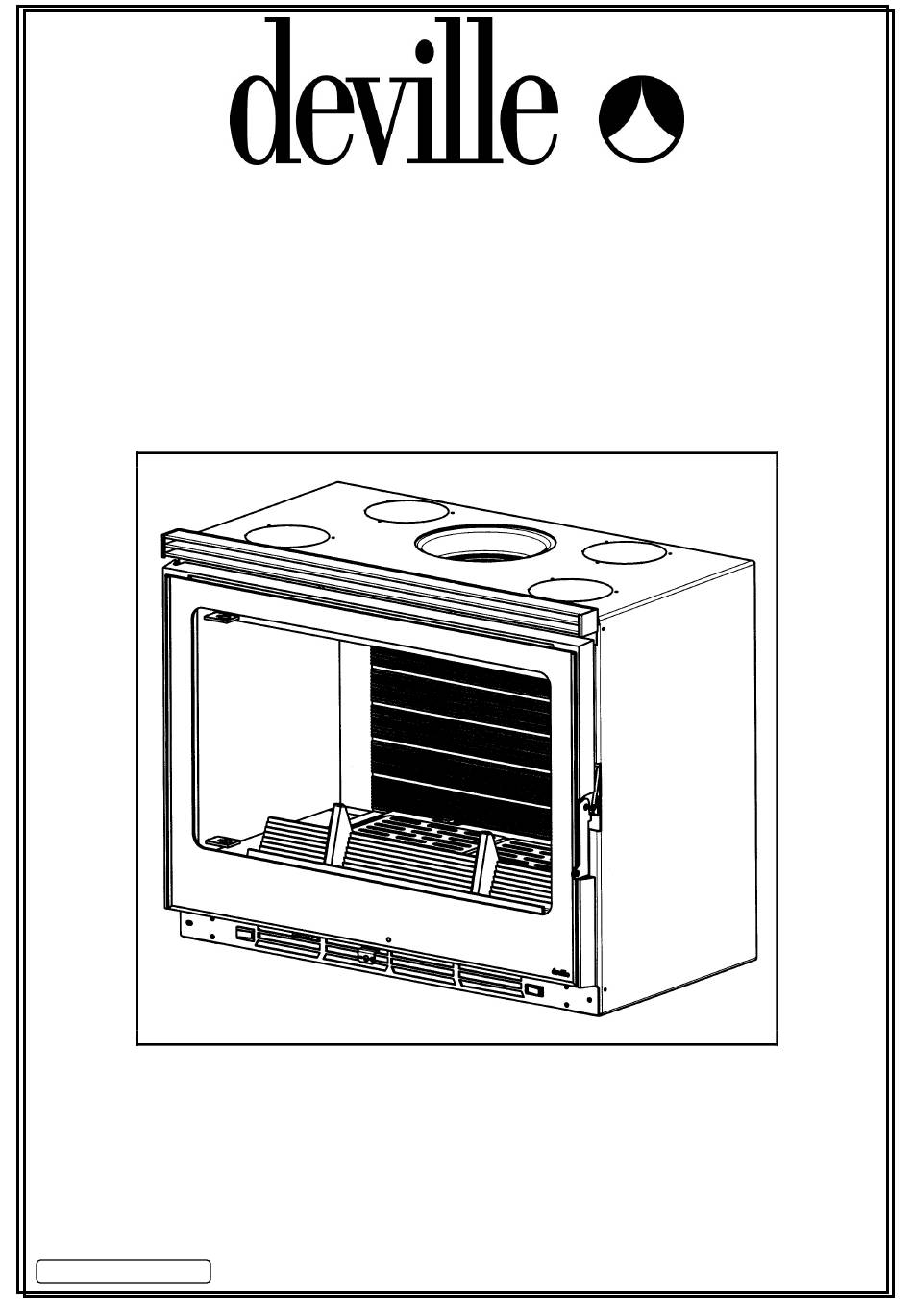

NOTICE D'INSTALLATION ET D'UTILISATION
