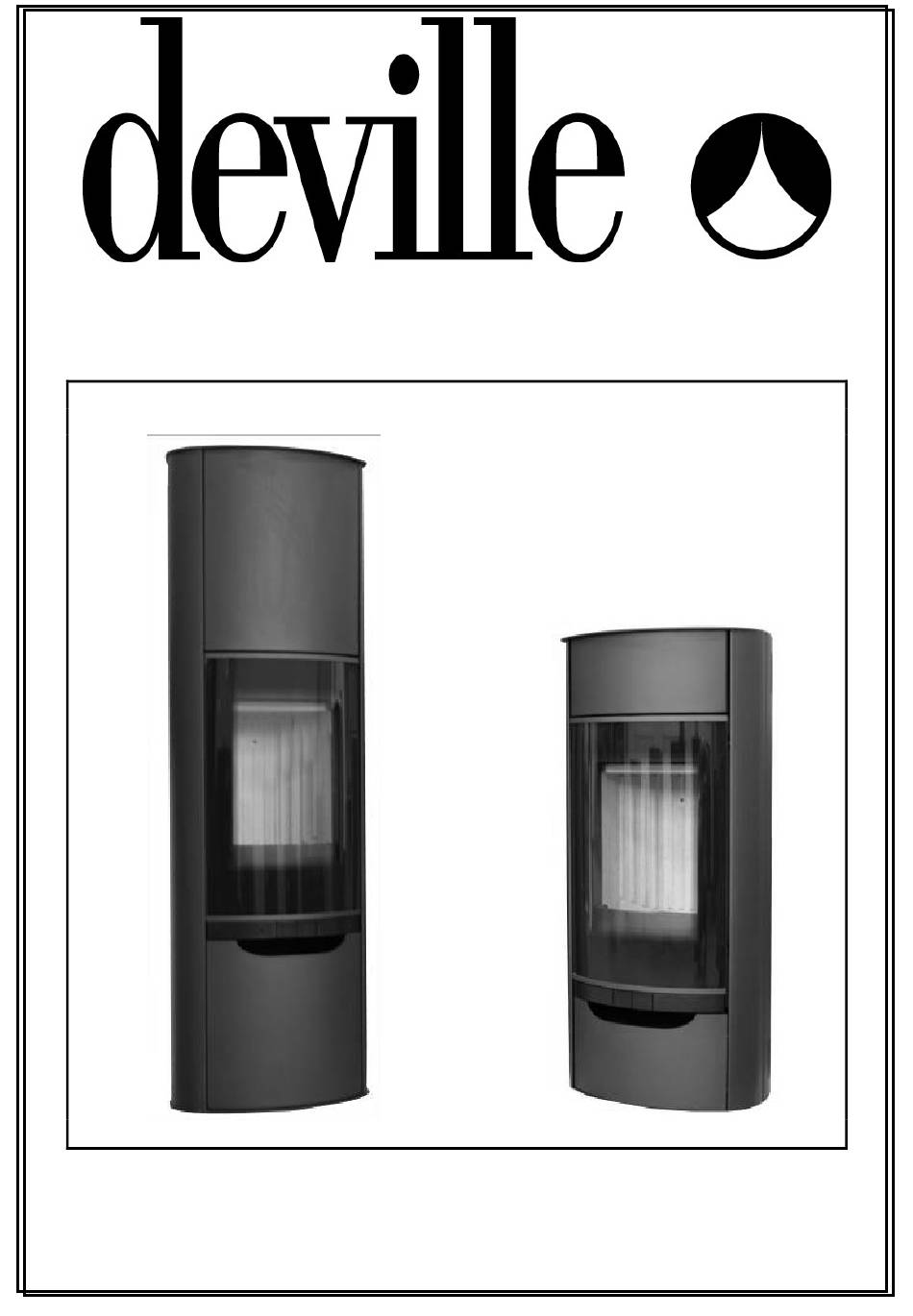

- Page 1 POELES A BOIS C077AV.06-DD C077AZ.06 C077AZ.27 NOTICE D'INSTALLATION ET D'UTILISATION...
- Page 2 SOMMAIRE Pages 1 - DESIGNATION ............................. 2 - PUISSANCE CALORIFIQUE NOMINALE ....................3 - DESCRIPTION ET ENCOMBREMENT ....................... 3.1 – Description 3.1.1 – C077AZ 3.1.2 – C077AV 3.2 - Poids 3.3 – Encombrement 3.4 – Distances de sécurité entre l’appareil et les matériaux combustibles 4 - CONDITIONS D’INSTALLATION DE L’APPAREIL ...................
- Page 3 L’appareil ne doit pas être modifié. 1 - DESIGNATION Votre appareil Deville est conforme aux exigences essentielles du règlement (UE) 305/2011 Produits de Construction suivant l’annexe ZA de la norme EN 13240. C’est un appareil de chauffage intermittent à combustion sur grille fonctionnant exclusivement au bois, à chambre de combustion semi-fermée.
- Page 4 3 - DESCRIPTION ET ENCOMBREMENT Le dessus de votre appareil est peint, ne rien poser dessus sous peine de dégradation. 3.1 - Description Les principaux éléments constituant le poêle sont indiqués ci-dessous : 3.1.1 – C077AZ (1) Façade supérieure (2) Verre vitrocéramique (3) Façade inférieure (4) Porte (5) Poignée de porte...
- Page 5 3.1.2 – C077AV L’appareil est fourni avec un kit de béton ème réfractaire livré dans le 2 colis. Ces pierres permettent d’accumuler une partie de l’énergie lorsque l’appareil est en fonctionnement et la restituent progressivement dans la pièce pour améliorer votre confort. Pour monter les pierres d’accumulation, enlever le dessus (10), pousser vers le haut la façade supérieure (1), puis positionner les pierres.
- Page 6 3.2 - Poids C077AZ.06 C077AZ.27 C077AV.06-DD Poids net de l’appareil 146 kg 180 kg 182 kg / 60 kg (accumulation) Poids brut de l’appareil 150 kg 185 kg 186 kg / 70 kg (accumulation) 3.3 - Encombrement C077AZ C077AV...
- Page 7 3.4 – Distances de sécurité entre l’appareil et les matériaux combustibles Avant de procéder au montage, choisir le lieu d’installation adéquat du poêle. L’appareil doit être installé sur un sol avec une capacité portante suffisante. Si une construction existante ne satisfait pas à...
- Page 8 4.2.2 – Distance de sécurité entre le conduit de fumées et les matériaux combustibles La distance de sécurité entre le conduit de fumée et tous matériaux combustibles est déterminée en fonction de la résistance thermique du conduit (Ru exprimé en m² K/W) : Conduits de fumée composite métallique Classe de T°C du 0.4 <...
- Page 9 4.5.2 – Raccordement extérieur de l’air de combustion L’appareil est équipé d’une prise d’air (Ø 100) située à l’arrière de celui-ci et permettant un apport d’air extérieur par l’intermédiaire d’une gaine en aluminium (résistant au rayonnement) d’un diamètre supérieur ou égal à 100 mm. Recommandations : - longueur maximum de 3 mètres - limiter les pertes de charges (nombre de coudes)
- Page 10 5.4 - Utilisation 5.4.1 - Allumage Tirer la tirette de réglage de l’entrée d’air vers la gauche. Placer sur la grille du papier froissé et du petit bois très sec (brindilles), puis des branches de bois fendues de section plus importante (3 à...
- Page 11 Rappel : La charge de bois ne doit jamais excéder 2.6 kg/h Pour obtenir une allure lente de longue durée, procéder au chargement sur un lit de braises à peine rougeoyantes. Effectuer les changements d'allure (passage de l'allure normale à l'allure lente par exemple) avant les rechargements, pendant la phase de combustion des braises, pour permettre à...
- Page 12 Vérifier l'état du conduit de fumée et du conduit de raccordement : tous les raccords doivent présenter une bonne tenue mécanique et avoir conservé leur étanchéité. Nettoyez l’appareil à la brosse et à l'aspirateur. Ces opérations doivent être effectuées par un professionnel qualifié. 6.2 –...
- Page 13 Fig. 4 Distance de sécurité...
