SECTION 2 - MAINTENANCE PREVENTIVE
7. Jeter le filtre HEPA de sortie existant.
8. Attacher un filtre HEPA de sortie NEUF aux tubes court et long en silicone.
9. Réinstaller la Plaque d’accès au filtre et de rangement de l’adaptateur de
l’humidificateur.
REMPLACEMENT DU FILTRE D’ENTRÉE DU
REMPLACEMENT DU FILTRE D’ENTRÉE DU
REMPLACEMENT DU FILTRE D’ENTRÉE DU
REMPLACEMENT DU FILTRE D’ENTRÉE DU
REMPLACEMENT DU FILTRE D’ENTRÉE DU
COMPRESSEUR (FIGURES 3 ET 4)
COMPRESSEUR (FIGURES 3 ET 4)
COMPRESSEUR (FIGURES 3 ET 4)
COMPRESSEUR (FIGURES 3 ET 4)
COMPRESSEUR (FIGURES 3 ET 4)
NOTE : Appliquer cette procédure selon la nécessité en fonction de l’environnement de mise en
œuvre de concentrateur
1. Débrancher l’appareil.
2. Repérer la plaque d’accès au filtre et de rangement de l’adaptateur de l’humidificateur sur le
côté du concentrateur.
3. Insérer un tournevis à tête plate dans la
rainure située sur le bord supérieur de la
plaque de rangement de l’adaptateur de
l’humidificateur et faire bras de levier
pour ouvrir cette dernière. Cf. FIGURE 3
- DETAIL “A’ de la procédure de
remplacement du filtre HEPA de sortie
dans cette section du manuel.
4. Saisir le filtre d’entrée du compresseur
et le tirer vers le bas. Cf. FIGURE 4
5. Jeter le filtre d’entrée du compresseur
existant.
6. Installer un filtre d’entrée du
compresseur NEUF en insérant l’ouverture du filtre dans la base de caoutchouc.
7. Pousser le filtre vers le bas jusqu’à ce que la base de caoutchouc touche le bord du filtre.
8. Réinstaller la plaque d’accès au filtre et de rangement de l’adaptateur de
l’humidificateur.
SILENCIEUX (FIGURE 5)
SILENCIEUX (FIGURE 5)
SILENCIEUX (FIGURE 5)
SILENCIEUX (FIGURE 5)
SILENCIEUX (FIGURE 5)
NOTE : L’intervention suivante doit être effectuée toutes les 20000 heures bien que ces procédures
puissent être appliquées selon les besoins en fonction de l’environnement du concentrateur.
1. Débrancher l’appareil.
2. Déposer le boîtier. Cf. SECTION 1 - DEMONTAGE DU BOITIER.
3. Déposer le tube Y de l’ensemble collecteur.
4. Déposer délicatement le lien d’attache bleu du tube Y. Ne pas endommager le tube
Y.
5. Séparer le silencieux du tube Y et contrôler l’accumulation de résidus dans le
silencieux.
6. S’il y a une accumulation excessive, déposer le silencieux et le mettre au rebut.
Remplacer par un nouveau silencieux. S’il n’y a pas d’accumulation, replacer le
même silencieux.
N° Pièce 1118396

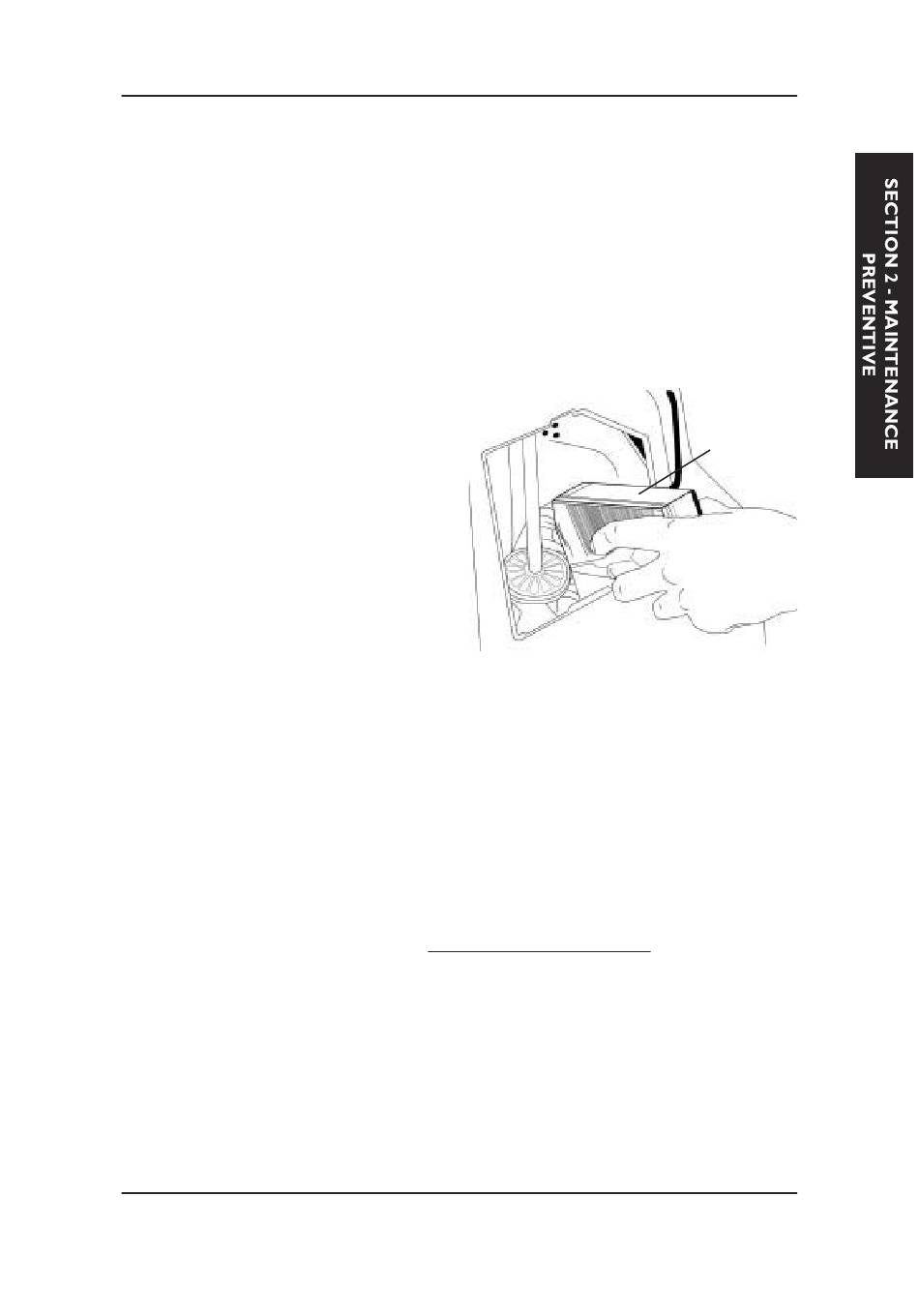

FIGURE 4 - DEPOSE DU FILTRE
D’ENTREE DU COMPRESSEUR
25
Platinum 5 Concentrateurs d'oxygène
SECTION 2
Filtre
d’entrée du
compresseur
