- Page 1 Serveur SPARC T4-1 Guide d’installation N° de référence E26639-01 Novembre 2011...
- Page 2 Copyright © 2011, Oracle et/ou ses affiliés. Tous droits réservés. Ce logiciel et la documentation qui l’accompagne sont protégés par les lois sur la propriété intellectuelle. Ils sont concédés sous licence et soumis à des restrictions d’utilisation et de divulgation. Sauf disposition contraire de votre contrat de licence ou de la loi, vous ne pouvez pas copier, reproduire, traduire, diffuser, modifier, breveter, transmettre, distribuer, exposer, exécuter, publier ou afficher le logiciel, même partiellement, sous quelque forme et par quelque procédé...
-
Page 3: Table Des Matières
Sommaire Utilisation de cette documentation vii Confirmation des spécifications du serveur et du site 1 Présentation du serveur 2 Composants du panneau avant 3 Boutons et DEL système du panneau avant 5 Composants du panneau arrière 7 DEL et bouton du panneau arrière du système 8 Confirmation des spécifications Spécifications physiques 10 Espace libre minimal pour les interventions de maintenance 11... - Page 4 Pour connecter le câble du port NET MGT 49 ▼ Pour connecter les câbles réseau Ethernet 50 ▼ Pour connecter d’autres câbles de données 51 ▼ Fixation des câbles au bras de gestion des câbles 51 Guide d'installation du serveur SPARC T4-1 • Novembre 2011...
- Page 5 Mise sous tension initiale du serveur 53 Console système Oracle ILOM 54 ▼ Pour connecter un terminal ou un émulateur au port SER MGT 55 ▼ Pour mettre le serveur sous tension pour la première fois 55 ▼ Vérification des fonctions 58 Attribution d'une adresse IP statique au processeur de service 58 ▼...
- Page 6 Guide d'installation du serveur SPARC T4-1 • Novembre 2011...
-
Page 7: Utilisation De Cette Documentation
Utilisation de cette documentation Ce guide d’installation contient des instructions, des informations d’ordre général et des données de référence visant à faciliter l’installation du serveur SPARC T4-1 d’Oracle. « Documentation connexe », page vii ■ « Commentaires », page viii ■... -
Page 8: Commentaires
Ce tableau répertorie les liens URL vers le site d'assistance général d'Oracle , un site d'assistance pour les particuliers malentendants, et un site qui décrit les politiques d'accessibilité d'Oracle. viii Guide d'installation du serveur SPARC T4-1 • Novembre 2011... -
Page 9: Confirmation Des Spécifications Du Serveur Et Du Site
Il comporte les rubriques suivantes : Etape Description Liens Consultez les toutes dernières informations dans les Notes de produit du serveur SPARC T4-1 notes de produit. Passez en revue les fonctions du serveur, les « Présentation du serveur », page 2 composants, les DEL et les ports d'E/S d'externes. -

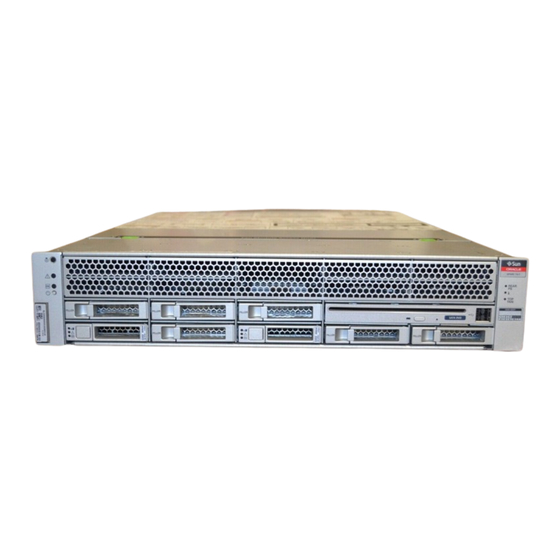

Page 10: Présentation Du Serveur
Port vidéo DB-15 haute densité (panneau arrière). Emplacements d’E/S PCI Six emplacements PCIe 2.0 demi-longueur à faible encombrement. Deux des six Express 2.0 emplacements peuvent accepter une carte PCIe ou une carte XAUI. Guide d'installation du serveur SPARC T4-1 • Novembre 2011... -
Page 11: Informations Connexes
Deux blocs d'alimentation remplaçables à chaud Ventilateurs de Six ensembles (N+1) de modules de ventilateurs contrarotatifs enfichables à chaud. refroidissement Ce tableau décrit brièvement le contenu du serveur SPARC T4-1. Informations connexes SPARC T4-1 Server Service Manual ■ Documentation d'Oracle ILOM ■... - Page 12 « Boutons et DEL système du panneau avant », page 5 ■ « Composants du panneau arrière », page 7 ■ « DEL et bouton du panneau arrière du système », page 8 ■ Guide d'installation du serveur SPARC T4-1 • Novembre 2011...
-
Page 13: Boutons Et Del Système Du Panneau Avant
Boutons et DEL système du panneau avant La figure suivante illustre la disposition des DEL du système et le bouton de marche/arrêt du panneau avant. Boutons de marche et DEL système du panneau avant FIGURE : Légende de la figure DEL et bouton de localisation DEL d’opération de maintenance requise pour l’alimentation... - Page 14 Indique qu’une panne du module de ventilation a été détectée et qu’une de ventilateur intervention est nécessaire. (jaune) Le tableau suivant décrit les DEL situées sur le panneau avant du serveur SPARC T4-1. Guide d'installation du serveur SPARC T4-1 • Novembre 2011...
-
Page 15: Composants Du Panneau Arrière
Informations connexes « Composants du panneau avant », page 3 ■ « Composants du panneau arrière », page 7 ■ « DEL et bouton du panneau arrière du système », page 8 ■ Composants du panneau arrière La figure suivante illustre les composants accessibles sur le panneau arrière du serveur. -
Page 16: Del Et Bouton Du Panneau Arrière Du Système
La figure suivante illustre l’emplacement des DEL du système et le bouton de localisation du panneau arrière. FIGURE : DEL système du panneau arrière Légende de la figure DEL et bouton de localisation DEL d’alimentation normale Panne - DEL d’opération de maintenance requise Guide d'installation du serveur SPARC T4-1 • Novembre 2011... - Page 17 • Clignotement lent : une activité transitoire est en cours. • Clignotement rapide : le processeur de service est en cours d'initialisation. Le tableau suivant décrit les DEL situées sur le panneau arrière du serveur SPARC T4-1. Informations connexes « Composants du panneau avant », page 3 ■...
-
Page 18: Confirmation Des Spécifications
60 lb 27,2 kg disques durs, mais sans cartes PCI ni matériel de montage en rack) Le tableau ci-dessous décrit les dimensions et le poids du serveur SPARC T4-1. Informations connexes « Présentation du serveur », page 2 ■ « Espace libre minimal pour les interventions de maintenance », page 11 ■... -
Page 19: Espace Libre Minimal Pour Les Interventions De Maintenance
Spécifications électriques et d'alimentation Les spécifications sont fournies uniquement à titre indicatif pour la planification. Pour déterminer les valeurs d'alimentation en fonction des prévisions de charges, utilisez le calculateur d'alimentation SPARC T4-1 disponible sur le site Web ci-après : http://www.oracle.com/goto/powercalculators/ Spécifications d’ordre général Plage des tensions d'entrée en service... - Page 20 à l'exécution de SpecJBB pour les deux configurations de serveur (maximale et minimale). Informations connexes « Observations relatives à la circulation de l’air », page 14 ■ Guide d'installation du serveur SPARC T4-1 • Novembre 2011...
-
Page 21: Spécifications Environnementales
Spécifications environnementales Installez et utilisez le serveur sur un site dont la température ambiante est comprise entre 21 °C et 23 °C, fourchette optimale du point de vue de la fiabilité du serveur. A 22 °C, il est facile de maintenir des niveaux d’humidité relatifs sûrs. Le fonctionnement dans cette plage de température fournit une marge de sécurité... -
Page 22: Emissions Sonores
Assurez-vous que la circulation de l’air dans le châssis n’est pas obstruée. ■ Assurez-vous que l’air pénètre par l’avant du serveur et s’échappe par l’arrière. ■ Assurez-vous que l'air aspiré est compris dans la plage. Guide d'installation du serveur SPARC T4-1 • Novembre 2011... - Page 23 Veillez à ce que les ouvertures de ventilation du serveur utilisées pour l’arrivée et ■ l’évacuation d’air offrent un modèle de perforations d’une zone d’ouverture de 60 % sur les parties avant et arrière du serveur. Cette zone d’ouverture minimale de 60 % équivaut aux mesures suivantes : Système métrique Système anglo-saxon...
- Page 24 Guide d'installation du serveur SPARC T4-1 • Novembre 2011...
-
Page 25: Préparation De L'installation
Préparation de l’installation Ce chapitre identifie les étapes à suivre pour préparer l'installation. Il comporte les rubriques suivantes : « Présentation du serveur », page 2 ■ « Composants du panneau avant », page 3 ■ « Boutons et DEL système du panneau avant », page 5 ■... -
Page 26: Informations Connexes « Présentation Du Serveur
Kit de montage en rack ■ Bras de gestion des câbles (en fonction de la commande) ■ Guide de démarrage du serveur SPARC T4-1 avec licence et consignes de sécurité ■ Composants optionnels (cartes PCIe, par exemple) emballés séparément ■... -
Page 27: Précautions De Manipulation
Précautions de manipulation Attention – Déployez la barre antibasculement du rack avant de commencer l’installation. Attention – Le serveur pèse environ 60 lb (25 kg). Deux personnes sont nécessaires pour soulever le serveur et l’installer dans un rack. Attention – Dans le cadre d’une procédure dans laquelle interviennent deux personnes, communiquez toujours clairement vos intentions avant, pendant et au terme de chaque étape pour minimiser la confusion. -
Page 28: Outils Nécessaires Lors De L'installation
■ Tableau de connexions relié à un serveur de terminal ■ Informations connexes « Précautions contre les décharges électrostatiques », page 19 ■ « Précautions de manipulation », page 19 ■ Guide d'installation du serveur SPARC T4-1 • Novembre 2011... -
Page 29: Installation Du Serveur
Installation du serveur Les rubriques suivantes présentent la procédure d’installation du serveur dans un rack à l’aide des rails du kit de montage en rack. Suivez ces procédures si vous avez fait l’acquisition d’un assemblage de rails. Remarque – Dans ce guide, le terme « rack » signifie soit un rack ouvert, soit une armoire fermée. -
Page 30: Compatibilité Des Racks
Déployez la barre antibasculement du rack pour empêcher celui-ci de basculer pendant l’installation du matériel. Guide d'installation du serveur SPARC T4-1 • Novembre 2011... - Page 31 Attention – Température ambiante de fonctionnement élevée : si le serveur est installé dans un rack fermé ou un assemblage comportant plusieurs racks, la température ambiante de fonctionnement de l’environnement en rack peut être supérieure à la température ambiante de la pièce. Par conséquent, installez le matériel dans un environnement entièrement compatible avec la température ambiante maximum (Tma) indiquée pour le serveur.
-
Page 32: Pour Stabiliser Le Rack
Chaque assemblage se compose d’un rail coulissant en trois parties et d’un support de montage amovible. Le rail coulissant se fixe aux montants du rack. Le support de montage se fixe au châssis du serveur. Guide d'installation du serveur SPARC T4-1 • Novembre 2011... - Page 33 FIGURE : Parties d’un assemblage de rails coulissants avec clips Légende de la figure Support de montage Partie avant Partie centrale Partie arrière Les rails coulissants se règlent en fonction de la profondeur du rack, de 61 cm à ■ 93 cm.
- Page 34 FIGURE : Emplacement des verrous sur l’assemblage de rails coulissants Informations connexes « Compatibilité des racks », page 22 ■ « Installation des assemblages de rails coulissants », page 27 ■ Guide d'installation du serveur SPARC T4-1 • Novembre 2011...
-
Page 35: Installation Des Assemblages De Rails Coulissants
▼ Installation des assemblages de rails coulissants 1. Retirez complètement les deux supports de montage de leurs rails coulissants respectifs. a. Appuyez simultanément sur les boutons de verrouillage supérieur et inférieur du verrou du rail coulissant et maintenez-les enfoncés. FIGURE : Déverrouillage d’un assemblage de rails coulissants Express b. - Page 36 Placez le support de montage contre le châssis. Assurez-vous que le verrou du rail coulissant se trouve à l’avant et que les ouvertures du support de montage sont alignées sur les broches de repère sur le côté du châssis. Guide d'installation du serveur SPARC T4-1 • Novembre 2011...
- Page 37 FIGURE : Fixation d’un support de montage de rail Express au châssis b. Assurez-vous que les têtes des quatre broches de repère sortent par les ouvertures du support de montage. Faites coulisser le support de montage vers l’avant du châssis jusqu’à ce que le support s’emboîte en émettant un déclic sonore.
- Page 38 5. Etendez les rails coulissants (partie externe) en fonction de la longueur du rack, puis fixez-les à ce dernier. Un déclic sonore signale que les rails sont fermement fixés au rack. Guide d'installation du serveur SPARC T4-1 • Novembre 2011...
-
Page 39: Pour Installer Le Serveur
FIGURE : Fixation des rails coulissants Express au rack Attention – Déployez le mécanisme antibasculement du rack avant de poursuivre l’installation. Informations connexes « Compatibilité des racks », page 22 ■ « Assemblage des rails coulissants », page 24 ■ ▼... - Page 40 à l'avant des supports de montage s'engagent dans les assemblages de rails. Vous entendez alors un clic. Guide d'installation du serveur SPARC T4-1 • Novembre 2011...
-
Page 41: (Facultatif) Installation Du Bras De Gestion Des Câbles
Attention – Vérifiez, avant de poursuivre, que le serveur est bien monté dans le rack et que les rails coulissants sont fermement fixés aux supports de montage. Informations connexes « Compatibilité des racks », page 22 ■ « Assemblage des rails coulissants », page 24 ■... - Page 42 3. Insérez la plus petite des extensions dans le clip situé à l’extrémité du support de montage. Faites glisser la plus petite des extensions dans l’orifice carré au centre de l’attache située à l’extrémité du support de montage. Guide d'installation du serveur SPARC T4-1 • Novembre 2011...
- Page 43 FIGURE : Montage du connecteur de bras interne 4. Insérez la plus grande des extensions dans l’extrémité du rail coulissant droit. Installation du serveur...
- Page 44 5. Insérez le connecteur en plastique à charnières sur la gauche du CMA complètement dans l’extension de rail du CMA. La languette en plastique de l’extension de rail du bras bloque le connecteur en plastique à charnières. Guide d'installation du serveur SPARC T4-1 • Novembre 2011...
- Page 45 FIGURE : Montage du côté gauche du rail coulissant Informations connexes « Compatibilité des racks », page 22 ■ « Assemblage des rails coulissants », page 24 ■ « Installation des assemblages de rails coulissants », page 27 ■ « Pour installer le serveur », page 31 ■...
-
Page 46: Pour Vérifier Le Fonctionnement Des Rails Coulissants Et Du Bras
1. Pour un rack autonome, déployez la barre antibasculement. 2. Débloquez les boutons de verrouillage de coulissement situés aux extrémités droite et gauche du châssis. Guide d'installation du serveur SPARC T4-1 • Novembre 2011... - Page 47 FIGURE : Déverrouillage d’un assemblage de rails coulissants 3. Inspectez les câbles du serveur pour vérifier qu’ils ne sont ni pliés ni tordus dans le bras. 4. Sortez lentement le serveur du rack jusqu’à ce que les rails coulissants arrivent en fin de course.
- Page 48 « Installation des assemblages de rails coulissants », page 27 ■ « Pour installer le serveur », page 31 ■ « Pour installer le module de fixation des câbles », page 33 ■ Guide d'installation du serveur SPARC T4-1 • Novembre 2011...
-
Page 49: Connexion Des Câbles
Connexion des câbles Les rubriques suivantes décrivent la procédure de connexion des câbles de données et d’alimentation au serveur : Etape Description Liens Passez en revue les besoins en termes de « Câblage requis », page 41 câblage. Passez en revue les informations «... - Page 50 à une source de courant externe par un câble. Les messages système peuvent se perdre après une minute si un terminal ou un émulateur de terminal n’est pas connecté au port SER MGT avant la mise sous tension. Guide d'installation du serveur SPARC T4-1 • Novembre 2011...
-
Page 51: Identification Des Ports
Informations connexes « Connexion des câbles », page 41 ■ « Identification des ports », page 43 ■ Identification des ports Ces rubriques présentent des informations de référence sur les ports du panneau avant et arrière et sur les affectations des broches. «... -
Page 52: Port Ser Mgt
« Composants du panneau arrière », page 7 ■ « Pour connecter le câble du port SER MGT », page 48 ■ « Pour connecter un terminal ou un émulateur au port SER MGT », page 55 ■ Guide d'installation du serveur SPARC T4-1 • Novembre 2011... -
Page 53: Port Net Mgt
Port NET MGT Le port RJ-45 NET MGT, situé sur le panneau arrière, fournit une connexion Ethernet facultative au processeur de service. FIGURE : Port NET MGT Légende de la figure Transmission de données + Pas de connexion Transmission de données - Réception de données - Réception de données + Pas de connexion... -
Page 54: Ports Gigabit Ethernet
« Composants du panneau avant », page 3 ■ « Composants du panneau arrière », page 7 ■ « Pour connecter le câble du port NET MGT », page 49 ■ Guide d'installation du serveur SPARC T4-1 • Novembre 2011... -
Page 55: Port Vidéo
Port vidéo Le panneau arrière du serveur comporte un port vidéo VGA à 15 broches. Connecteur vidéo FIGURE : Légende de la figure Vidéo rouge +5 V 10 Synchronisation terre Vidéo vert 11 ID du moniteur - Bit 0 (terre) Vidéo bleu 12 Données série VGA 12C ID de moniteur - Bit 2 (terre) -
Page 56: Pour Connecter Le Câble Du Port Ser Mgt
Attention – Ne connectez pas de modem à ce port. Informations connexes « Pour connecter le câble du port NET MGT », page 49 ■ « Connexion des câbles », page 41 ■ Guide d'installation du serveur SPARC T4-1 • Novembre 2011... -
Page 57: Pour Connecter Le Câble Du Port Net Mgt
▼ Pour connecter le câble du port NET MGT Le port NET MGT se trouve immédiatement à droite du port SER MGT sur le panneau arrière. ● Utilisez un câble de catégorie 5 pour relier le port NET MGT au commutateur ou hub de votre réseau. -
Page 58: Pour Connecter Les Câbles Réseau Ethernet
2. Connectez le commutateur ou hub réseau aux ports Ethernet restants (NET1, NET2 et NET3), selon les besoins, au moyen de câbles de catégorie 5. Informations connexes « Connexion des câbles », page 41 ■ Guide d'installation du serveur SPARC T4-1 • Novembre 2011... -
Page 59: Pour Connecter D'autres Câbles De Données
▼ Pour connecter d’autres câbles de données ● Si votre configuration serveur comprend des modules d’extension PCIe, branchez les câbles d’E/S appropriés sur les connecteurs correspondants. FIGURE : Configuration des emplacements PCIe et PCIe/XAUI Légende de la figure Connecteur PCIe ou XAUI 0 Connecteur PCIe 3 Connecteur PCIe ou XAUI 1 Connecteur PCIe 4... - Page 60 », page Informations connexes « Pour installer le module de fixation des câbles », page 33 ■ « Pour vérifier le fonctionnement des rails coulissants et du bras », page 38 ■ Guide d'installation du serveur SPARC T4-1 • Novembre 2011...
-
Page 61: Mise Sous Tension Initiale Du Serveur
Mise sous tension initiale du serveur Les sections suivantes présentent des instructions relatives à la première initialisation du serveur SPARC T4-1 d'Oracle et à l’activation du port NET MGT. Ce chapitre aborde les sujets suivants : Etape Description Liens Etudiez le comportement de la sortie de la console «... -
Page 62: Console Système Oracle Ilom
« Pour connecter un terminal ou un émulateur au port SER MGT », page 55 ■ « Pour mettre le serveur sous tension pour la première fois », page 55 ■ Guide d'installation du serveur SPARC T4-1 • Novembre 2011... -
Page 63: Pour Connecter Un Terminal Ou Un Émulateur Au Port Ser Mgt
▼ Pour connecter un terminal ou un émulateur au port SER MGT Une configuration de type inverseur est requise pour les communications d’équipements terminaux de traitement de données (ETTD à ETTD). Vous pouvez utiliser les adaptateurs croisés RJ-45 fournis avec un câble RJ-45 standard pour réaliser la configuration inverseur. - Page 64 . . . -> 6. Changez le mot de passe root. Warning: password is set to factory default. -> set /SP/users/root password Enter new password: ******** Enter new password again: ******** -> Guide d'installation du serveur SPARC T4-1 • Novembre 2011...
- Page 65 7. Mettez le serveur sous tension et redirigez la sortie de l’hôte vers le périphérique terminal série : -> start /SYS Are you sure you want to start /SYS (y/n)? y -> start /HOST/console Are you sure you want to start /HOST/CONSOLE (y/n)? y Serial console started.
-
Page 66: Vérification Des Fonctions
2. Définissez l’adresse IP du SP. -> set /SP/network pendingipaddress=service-processor-IPaddr Set 'pendingipaddress' to 'service-processor-IPaddr' 3. Définissez l’adresse IP de la passerelle du SP. -> set /SP/network pendingipgateway=gateway-IPaddr Set 'pendingipgateway' to 'gateway-IPaddr' Guide d'installation du serveur SPARC T4-1 • Novembre 2011... - Page 67 4. Définissez le masque de réseau du SP. -> set /SP/network pendingipnetmask=255.255.255.0 Set 'pendingipnetmask' to '255.255.255.0' Cet exemple utilise 255.255.255.0 pour définir le masque de réseau. Le sous-réseau de votre environnement réseau peut exiger un masque de réseau différent. Utilisez un numéro de masque de réseau approprié à votre environnement.
-
Page 68: Paramètres De Configuration Du Se Oracle Solaris
Sélectionnez le service de noms en fonction de l’environnement réseau. Remarque : si vous sélectionnez un service de noms autre que None (Aucun), vous êtes invité à spécifier des informations de configuration de service de noms supplémentaires. Guide d'installation du serveur SPARC T4-1 • Novembre 2011... - Page 69 Paramètre Description NFSv4 Domain Name (Nom du Sélectionnez le type de configuration du nom de domaine en fonction de domaine NFSv4) votre environnement. Si vous avez des doutes, sélectionnez Use the NFSv4 domain derived by the system (Utiliser le domaine NFSv4 dérivé...
- Page 70 Guide d'installation du serveur SPARC T4-1 • Novembre 2011...
-
Page 71: Glossaire
Glossaire ANSI SIS American National Standards Institute Status Indicator Standard, norme d’indication de statut de l’Institut de normalisation national des Etats-Unis. Automatic System Recovery, fonction de récupération automatique du système. Baseboard Management Controller. Tampon de mémoire figurant sur une carte. Châssis Pour les serveurs, réfère au boîtier du serveur. - Page 72 Partie du serveur ou du module serveur avec la CPU et d'autres composants matériels exécutant le SE Oracle Solaris et d'autres applications. Le terme hôte est utilisé pour distinguer l'ordinateur principal du SP. Voir SP. Guide d'installation du serveur SPARC T4-1 • Novembre 2011...
- Page 73 ID PROM Puce contenant des informations système relatives au serveur ou module serveur. Internet Protocol, protocole Internet. Keyboard, video, mouse, clavier-écran-souris. Fait référence à l’utilisation d’un commutateur permettant d’activer le partage d’un clavier, d’un écran et d’une souris à partir de plusieurs ordinateurs. Lame Terme générique désignant les modules serveur et les modules de stockage.
- Page 74 PCIe ExpressModule. Composant modulaire basé sur le facteur de forme PCI Express standard du secteur et offrant des fonctions d’E/S (Gigabit Ethernet et Fibre Channel, par exemple). POST Power-On Self-Test, autotest de l’allumage. PROM Mémoire morte programmable. Autorétablissement prédictif. Guide d'installation du serveur SPARC T4-1 • Novembre 2011...
- Page 75 QSFP Quad Small Form-Factor Pluggable. RAID Expansion Module, module d’extension RAID. Quelquefois appelé HBA Voir HBA. Prend en charge la création de volumes RAID sur des disques. Serial attached SCSI. System Configuration Chip, puce de configuration système. SER MGT Serial Management Port, port de gestion série. Port série figurant sur le SP du serveur, le SP du module serveur et le CMM.
- Page 76 Universal connector port, port de connecteur universel. Interface utilisateur. Universal Time Coordinated, temps universel. UUID Universal unique identifier, identifiant universel unique. Numéro universel. Numéro unique permettant d’identifier une cible SAS. Guide d'installation du serveur SPARC T4-1 • Novembre 2011...
-
Page 77: Index
Index Acoustiques, 14 Initialisation du système, 53 Adaptateurs pour câbles de données série, 48 Alimentation, 3 Kit, 21 Assemblage de gestion de câbles, 40 Kit d’expédition, contenu, 17 Avertissements de sécurité, 22 Levier, verrouillage, Voir Verrous des assemblages de Bit d’arrêt, 55 rails coulissants, 41 Bit, paramètre du terminal série, 55 Broches sur les supports de montage, 27... - Page 78 Support de montage, 27 Température requise, 13 Tension de veille de 3,3 V, 56 Trous de montage pris en charge, 22 Unité, 2 Vitesse de transmission du terminal série en bauds, 55 Guide d'installation du serveur SPARC T4-1 • Novembre 2011...
