Pour fixer à l'antenne GPS 17 l'adaptateur pour montage
sur poteau :
1. Faites passer le câble à travers l'adaptateur.
2. Alignez l'ergot de l'adaptateur sur la fente de l'antenne GPS 17.
3. A l'aide des vis fournies, fixez l'adaptateur à la base de l'antenne
GPS 17.

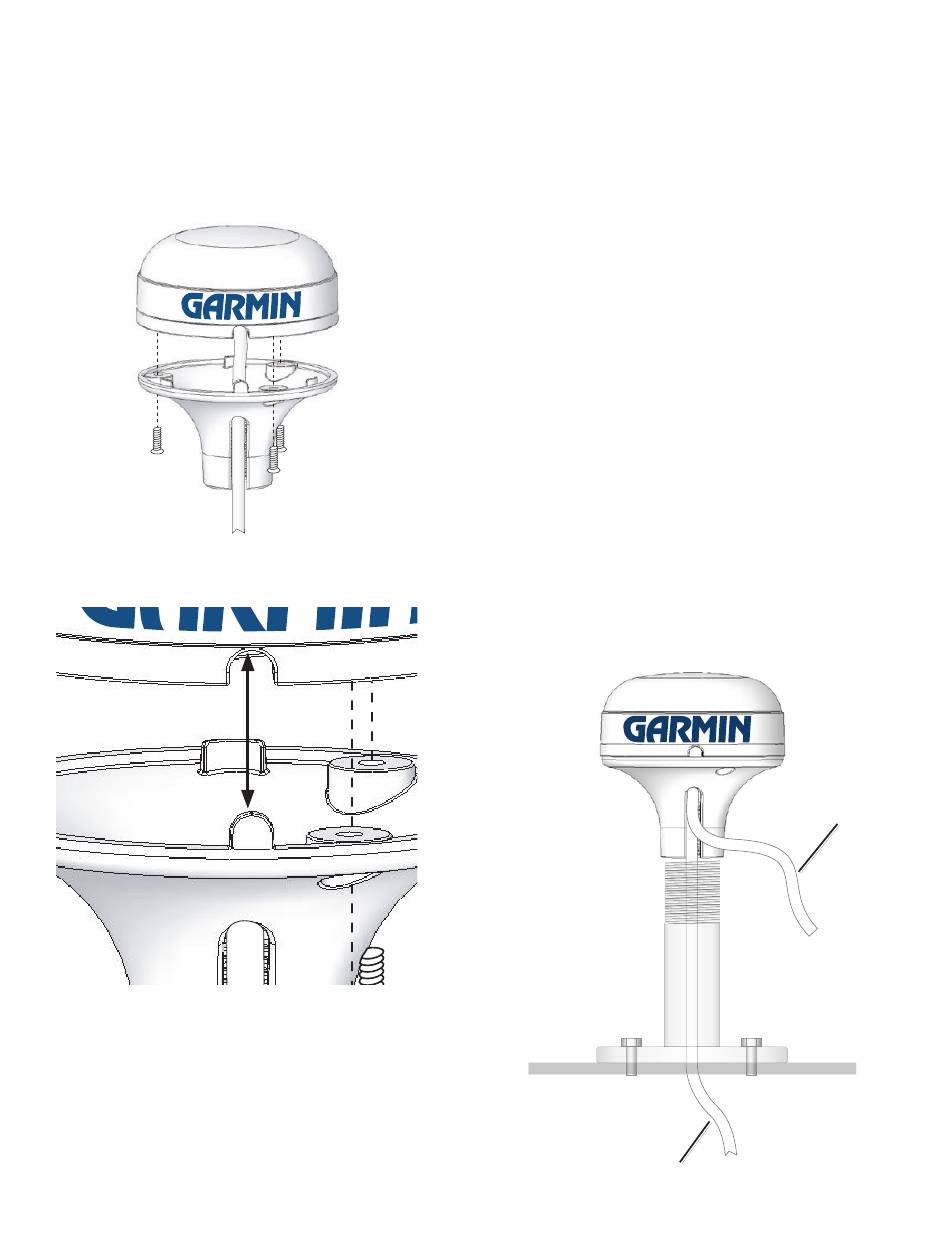

Fixation de l'adaptateur à l'antenne GPS 17 pour
installation sur poteau
Alignement de l'ergot
Série GPSMAP 4000/5000 - Instructions d'installation
Pour monter l'antenne GPS 17 en faisant passer le câble à
l'extérieur du support :
1. Placez le câble dans la fente verticale, le long de la base de
l'ensemble formé par l'antenne GPS 17 et l'adaptateur.
2. Vissez l'ensemble antenne/adaptateur sur un montage pour
bateaux, d'un diamètre standard de 2,5 cm (dimensions
extérieures) et comportant 14 filetages par section de 2,5 cm (non
fournies). Ne SerreZ PAS la tête outre mesure. Un serrage
excessif risquerait de sectionner le câble.
3. Une fois l'antenne GPS 17 installée sur poteau, comblez l'écart
autour de la sortie du câble à l'aide d'un mastic d'étanchéité.
4. Fixez l'installation sur poteau au bateau, si ce n'est déjà fait.
5. Acheminez le câble à distance des sources d'interférences
électroniques.
Pour monter l'antenne GPS 17 en faisant passer le câble à
travers le support :
1. Placez un support pour bateaux d'un diamètre standard de
2,5 cm (dimensions extérieures) et comportant 14 filetages
par section de 2,5 cm (support non fourni) à l'endroit désiré, et
marquez le centre approximatif du support.
2. Percez un orifice à l'aide d'un foret de 19 mm pour permettre de
faire passer le câble.
3. Fixez l'installation sur poteau au bateau.
4. Faites passer le câble à travers l'installation sur poteau et vissez
l'ensemble formé par l'antenne GPS 17 et l'adaptateur pour
installation sur poteau.
5. Acheminez le câble à distance des sources d'interférences
électroniques.
Câble acheminé à l'intérieur
Fixation de l'antenne GPS 17 à l'installation sur poteau
Câble acheminé à l'extérieur
5
