L'alimentation peut être soit externe soit interne.
➢
Dans ce mode, les broches 'commun' sont reliées en interne à la masse.
Lors d'un contact sec entre le commun et une entrée numérique, cette entrée passe à '1', autrement elle
reste à '0'.
Lorsqu'une entrée est sélectionnée, elle est flottante. Lorsqu'elle est désélectionnée, elle est reliée à la
masse.
Contact
➢
Dans ce mode, on applique une tension comprise entre 5 et 25 V sur le commun. Maintenant, dès qu'une
entrée numérique est reliée à la masse, celle-ci passe à '1', autrement elle reste à '0'.
Contact
-
WorldCast Systems SAS - 20 avenue Neil Armstrong - 33700 Mérignac (Bordeaux Métropole) FRANCE
+33 (0)5 57 928 928 –
www.worldcastsystems.com – contact@worldcastsystems.com

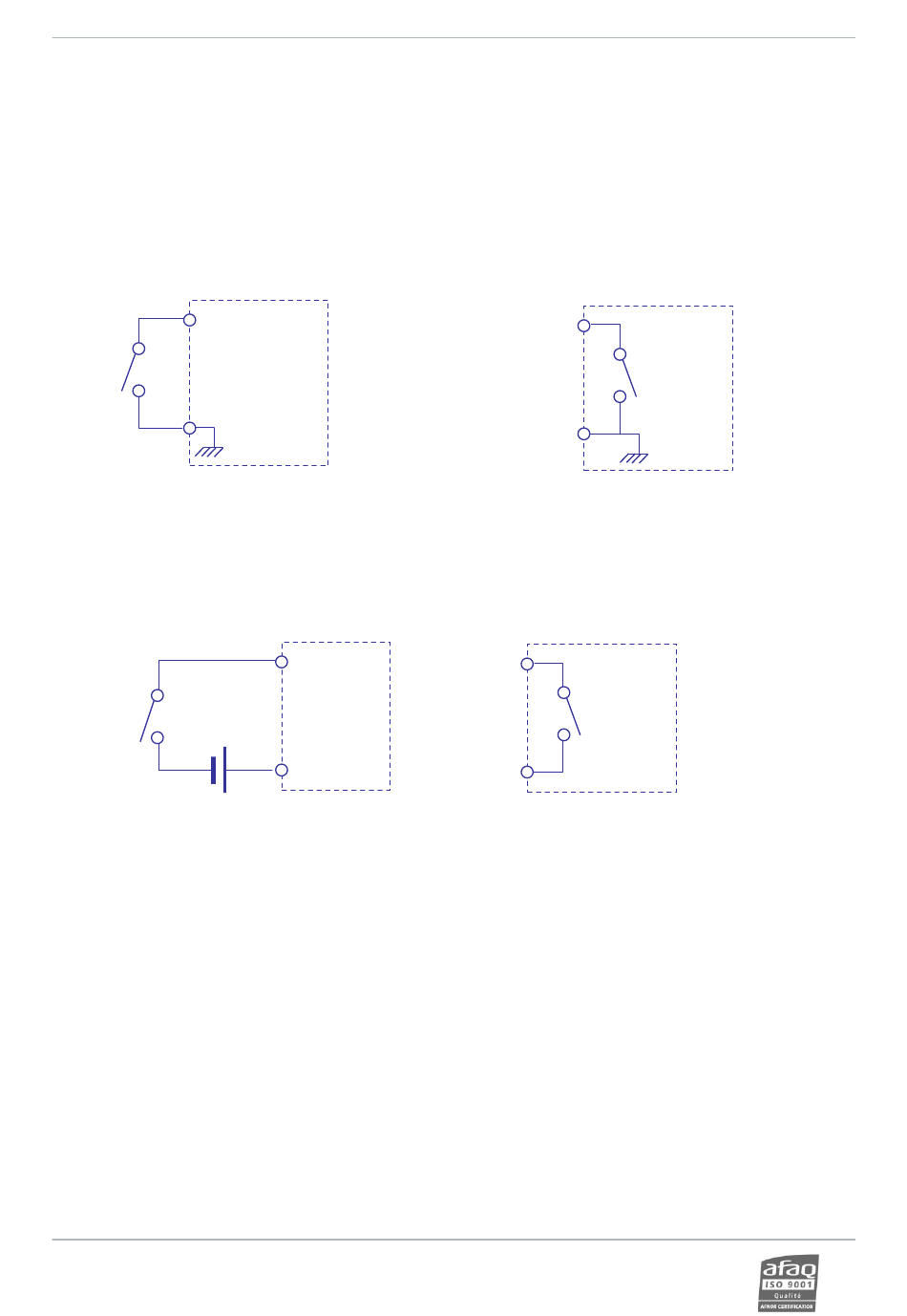

Mode 'alimentation interne' (par défaut) :
ENTREE
COMMUN
(MASSE)
Mode 'alimentation externe' :
ENTREE
+
COMMUN IN
Contact
COMMUN
Page 94
SORTIE
Contact
COMMUN
(MASSE)
SORTIE
OUT
