ECRESO N+1 1.2.0 manuel utilisateur – 06/2021
9.3. Carte GPIO Ext
Lorsque l'ECRESO N+1 est utilisé avec l'AUDIO/MPX SWITCH, la communication peut se faire par connexion
CAN ou par la carte GPIO Ext.
Avec un ECRESO N+1 et une autre matrice de commutation, ou avec un AUDIO/MPX SWITCH et un autre
contrôleur, on utilisera obligatoirement la carte GPIO Ext. La voie physique doit être activée pour cette
carte (voir section 8.4.6) et elle doit être configurée en mode Audio (voir section 8.4.4).
Masse (configuration
par défaut avec
alimentation interne)

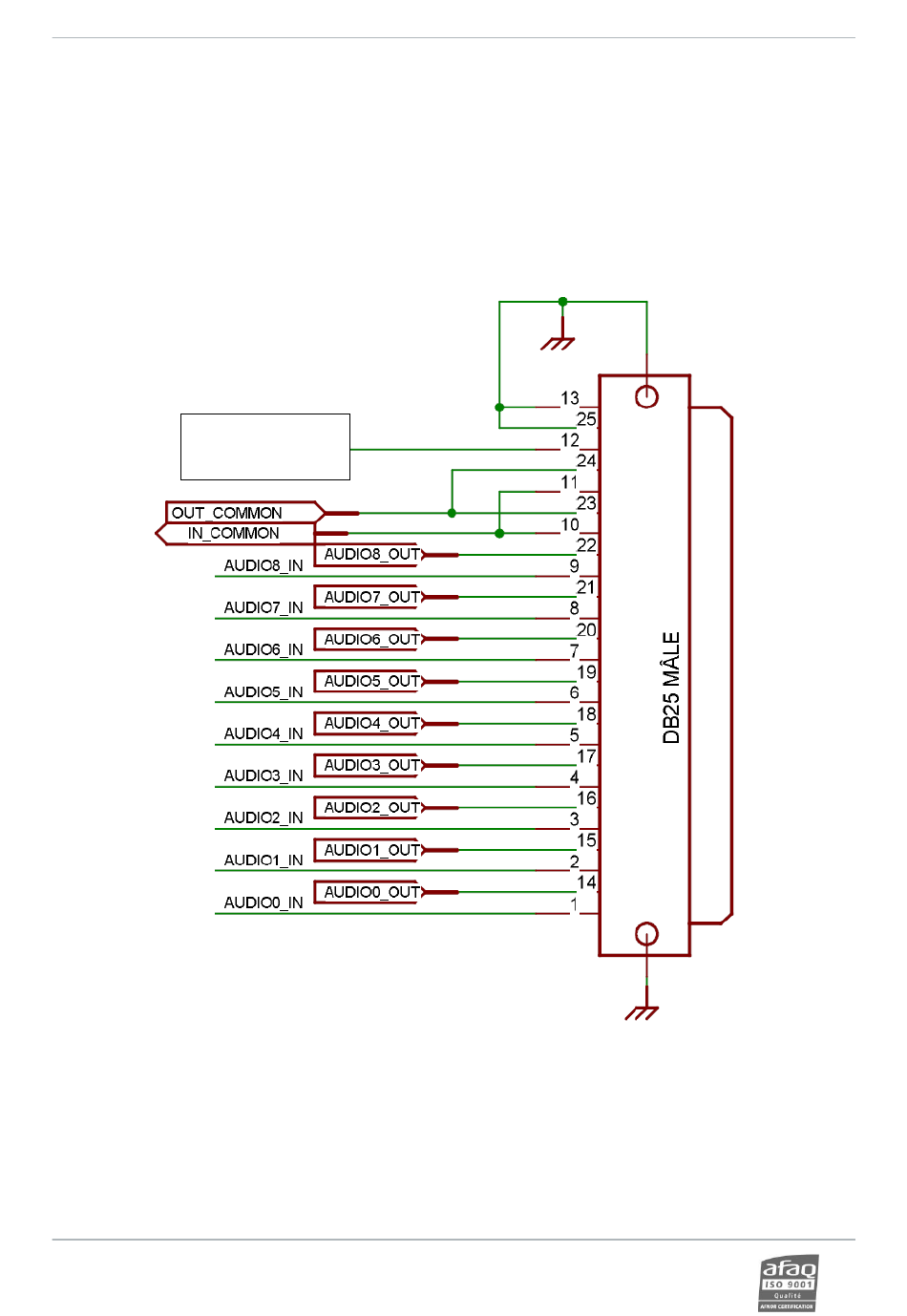

Brochage de la carte GPIO Ext de l'ECRESO N+1 et de l'AUDIO/MPX SWITCH
Page 92
