5 Selon l'application, effectuer le câblage.
Tous les câblages sur place et les éléments doivent
être installés par un technicien qualifié et satisfaire
aux réglementations nationales et européennes
appropriées.

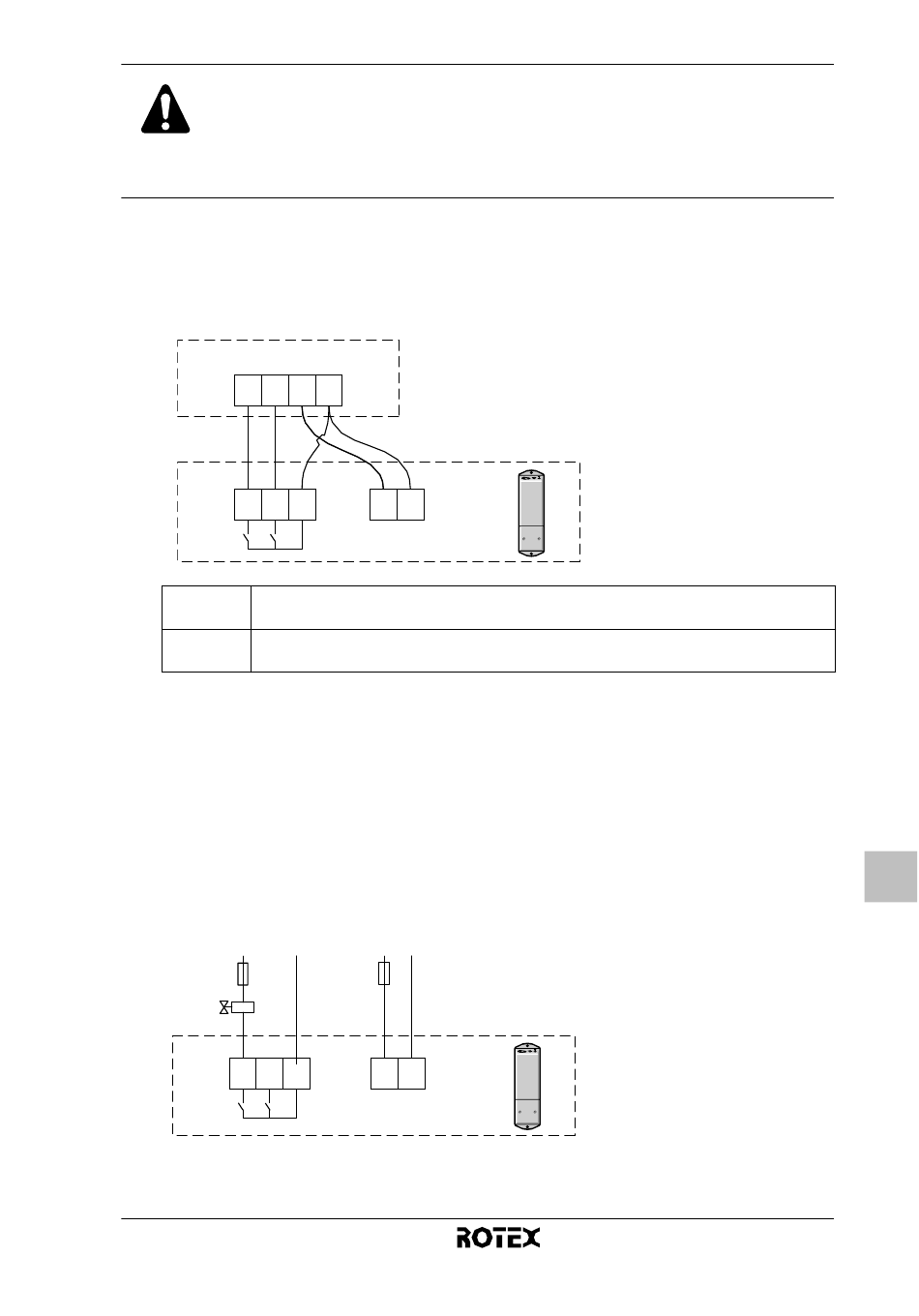

5a Lorsqu'ils sont raccordés à l'unité, se reporter au schéma de
câblage de l'unité.
Exemple d'unité
H C L N
H C
X1M
com
H Demande de chauffage
C Demande de refroidissement
Pour les applications de chauffage uniquement, le raccord
de câble à C ne doit pas être installé.
Utiliser une section de câble de 0,75~1,50 mm
5b Lorsqu'il est raccordé à la vanne motorisée, raccorder la
vanne motorisée et le récepteur comme illustré ci-dessous
(pour les applications de chauffage uniquement).
1N~50 Hz
230 VAC
L
H C
X1M
com
Les relais de sortie (H et C sont des contacts sans tension)
peuvent gérer une charge maximale de 4 A - 230 VCA.
RKRTR + EKRTETS
Thermostat d'ambiance
4PW56107-1
L N X2M
1N~50 Hz
230 VAC
N L N
L N X2M
