3. Installation du RKRTR

Vous pouvez monter le thermostat RKRTR au mur ou l'utiliser
comme modèle de dessus de table.
3.1.

Installation au mur

Le thermostat RKRTR peut être monté au mur, avec les vis et
chevilles fournies. Se reporter à la figure 1.
C'est le cas quand on veut installer l'EKRTETS en option
comme sonde de température extérieure.

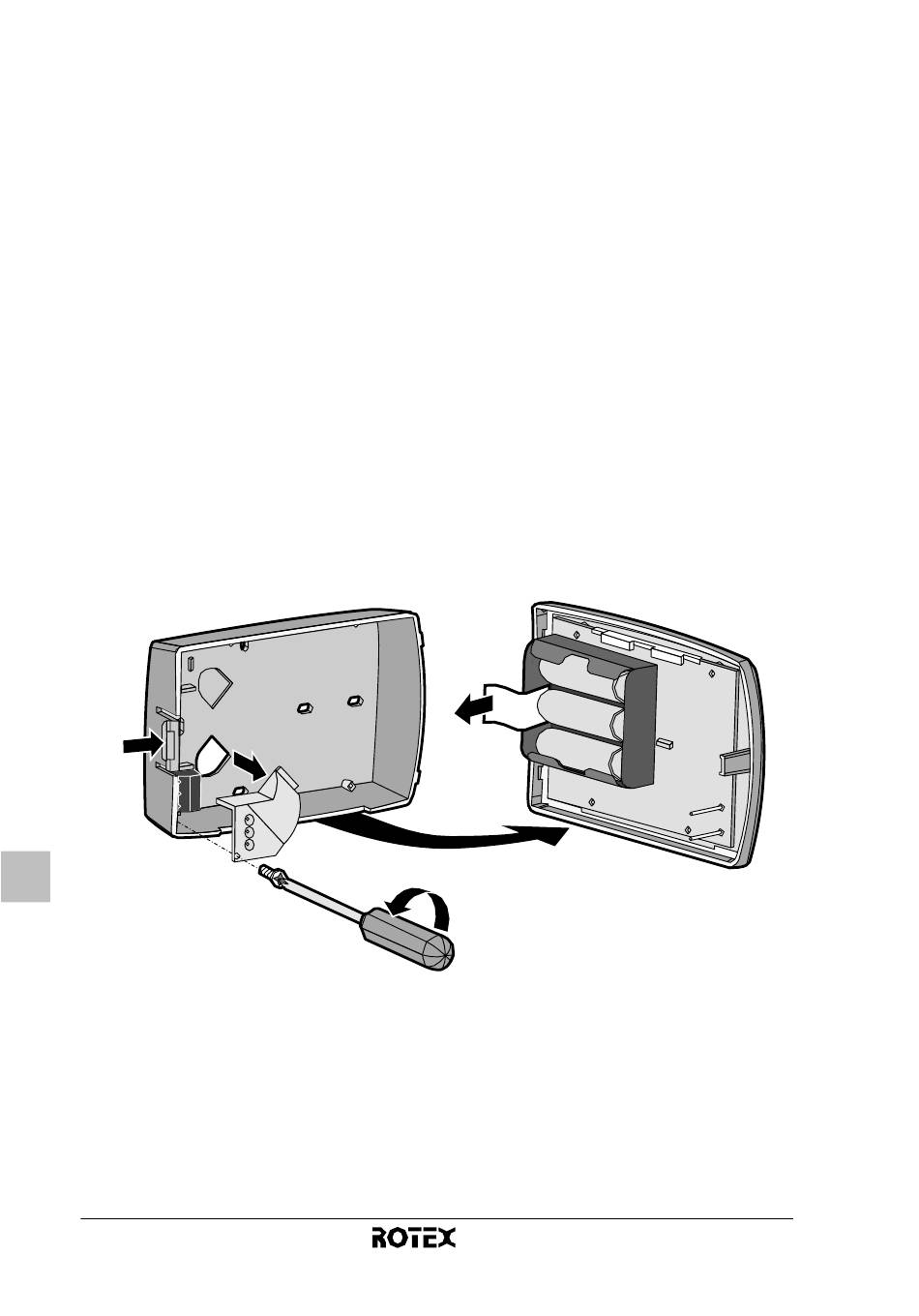

1 A la gauche du thermostat, pousser délicatement sur le
couvercle.
2 Retirer le couvercle avant en le tirant vers soi.
3 En option pour l'EKRTETS, dévisser la vis de l'attache-câble
dans le coin inférieur gauche de la partie arrière du
thermostat et déposer la protection du câble transparent.
4 Déposer l'isolant des piles.
1
3 3
5 Percer les trous dans le mur en tenant compte des
dimensions du thermostat et en insérant les chevilles
fournies dans les trous.
Se reporter à la figure 4 (unité de mesure: mm).
Manuel d'installation
7
4
2
3
RKRTR + EKRTETS
Thermostat d'ambiance
4PW56107-1
