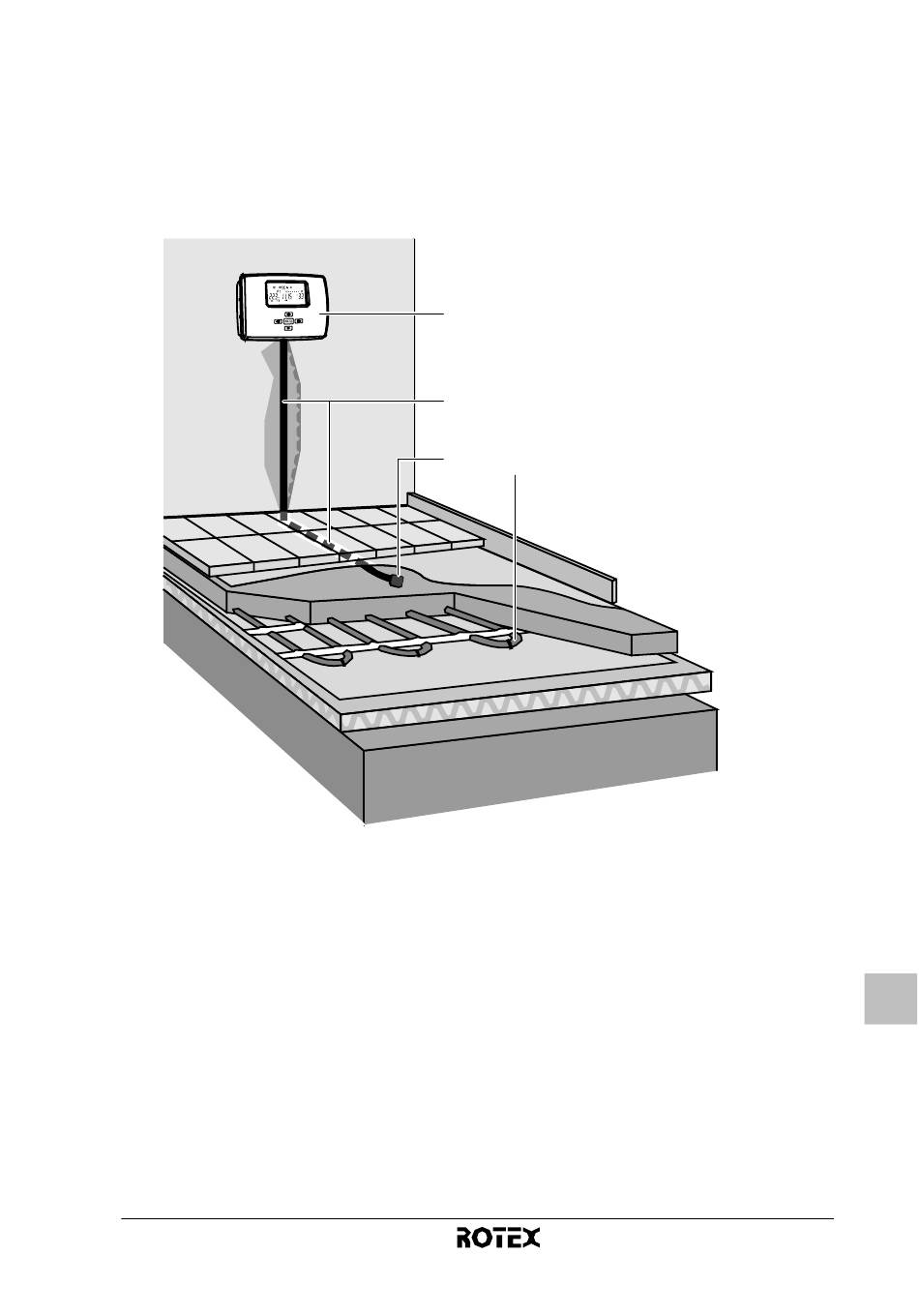

2 Integre el EKRTETS en un conducto para cables eléctricos
(’16 mm máximo) en la construcción del suelo como se
muestra a continuación.
Asegúrese de sellar el conducto eléctrico del sensor de
temperatura para proteger al termostato frente a las
corrientes de aire caliente y permitir la sustitución del sensor
de temperatura.
1
Termostato
2
Conducto del sensor de temperatura (Ø16 mm máximo)
3
Sensor de temperatura EKRTETS (en conducto con sello)
4
Tuberías de agua
3 Pase el cable del sensor de temperatura a través del
conducto hasta que alcance el sello.
RKRTR + EKRTETS
Termostato de la habitación
4PW56107-1
figure1
1
2
3 4
