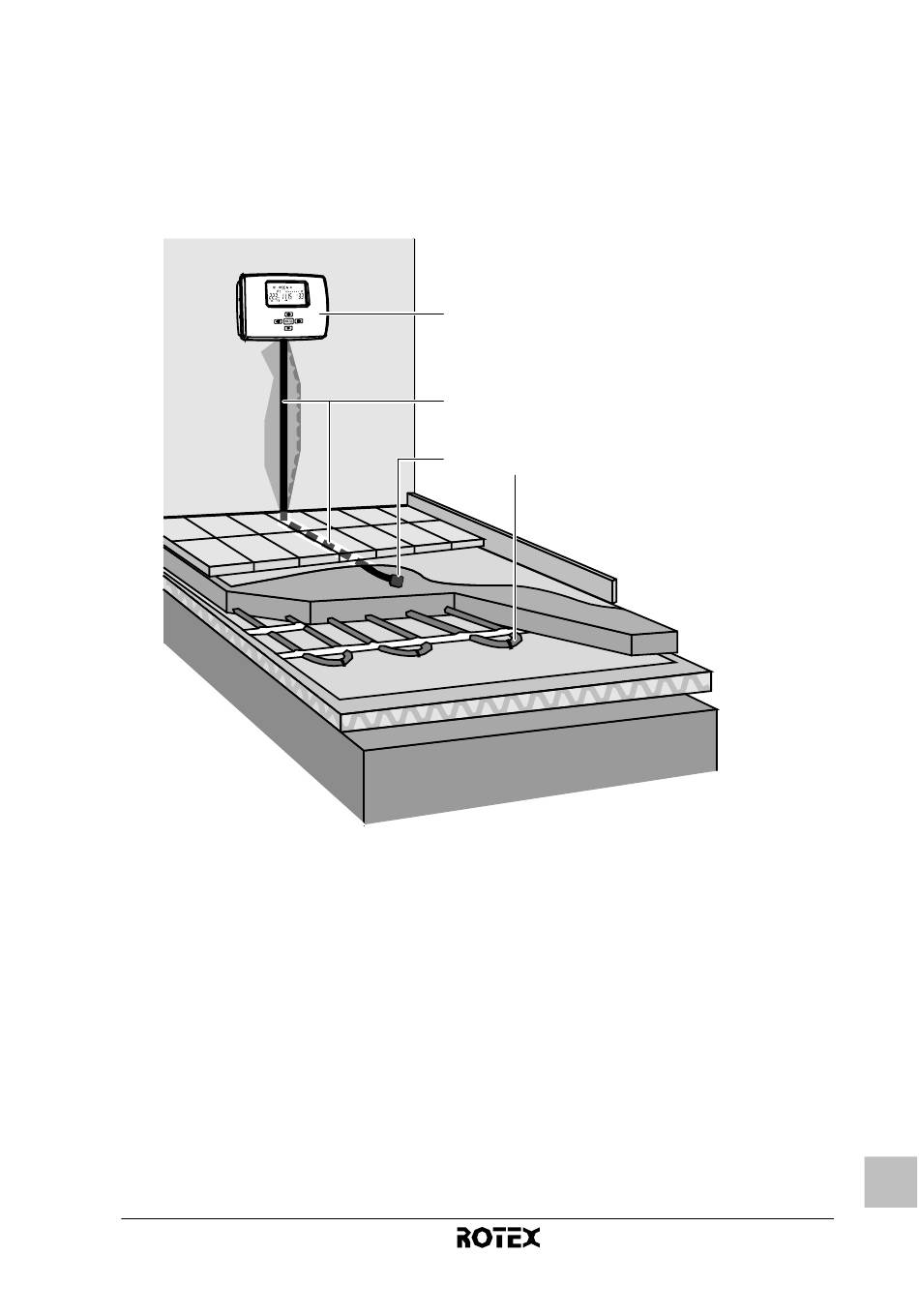

2 Integraţi senzorul de temperatură EKRTETS într-un tub
protector pentru cabluri electrice (maxim Ø16 mm) în
podeaua construcţiei după cum este prezentat mai jos.
Aveţi grijă să etanşaţi tubul protector pentru cabluri electrice
al senzorului de temperatură pentru a proteja termostatul
faţă de curenţii de aer cald şi pentru a permite înlocuirea
senzorului de temperatură.
1
Termostat
2
Tub protector al senzorului de temperatură (Ø16 mm maxim)
3
Senzor de temperatură EKRTETS (în tub protector cu etanşare)
4
Conducte de apă
3 Treceţi cablul senzorului de temperatură prin tubul protector
până când ajunge la garnitură.
4 Conectaţi cablul senzorului de temperatură la termostat
după cum este descris în "Instalarea cu montare pe perete"
la pagina 7.
RKRTR + EKRTETS
Termostat de încăpere
4PW56107-1
figure
1
2
3 4
