3. Instalação do RKRTR
Pode instalar o termóstato RKRTR na parede ou utilizá-lo como
modelo de mesa.
3.1. Instalação na parede
O termóstato RKRTR pode ser instalado na parede, com os
parafusos e buchas fornecidos. Consulte a figura 1.
É esta a situação quando deseja instalar o EKRTETS (opcional)
como sensor externo de temperatura.

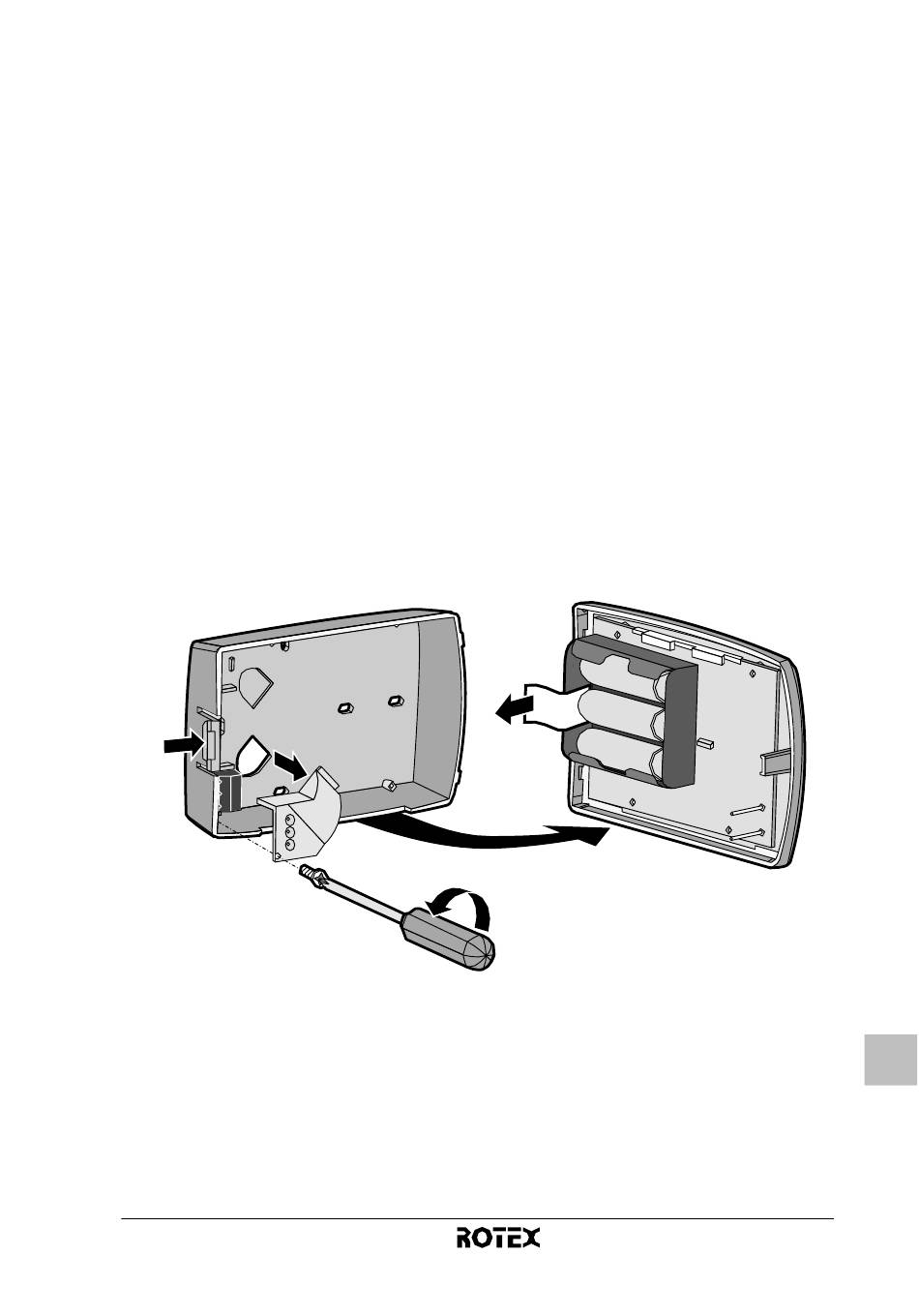

1 Do lado esquerdo do termóstato, carregue suavemente na
tampa.
2 Retire a tampa frontal, puxando-a para si.
3 Opcionalmente, para o EKRTETS, desaparafuse o parafuso
do porta-cabos no canto inferior esquerdo da parte de trás
do termóstato e retire a protecção de cabos transparente.
4 Retire o isolante das pilhas.
1
3 3
5 Faça furos na parede, tendo em conta as dimensões do
termóstato. Depois, introduza nesses furos as buchas que
foram fornecidas.
Consulte a figura 4 (unidade de medida: mm)
RKRTR + EKRTETS
Termóstato de ambiente
4PW56107-1
4
2
3
Manual de instalação
