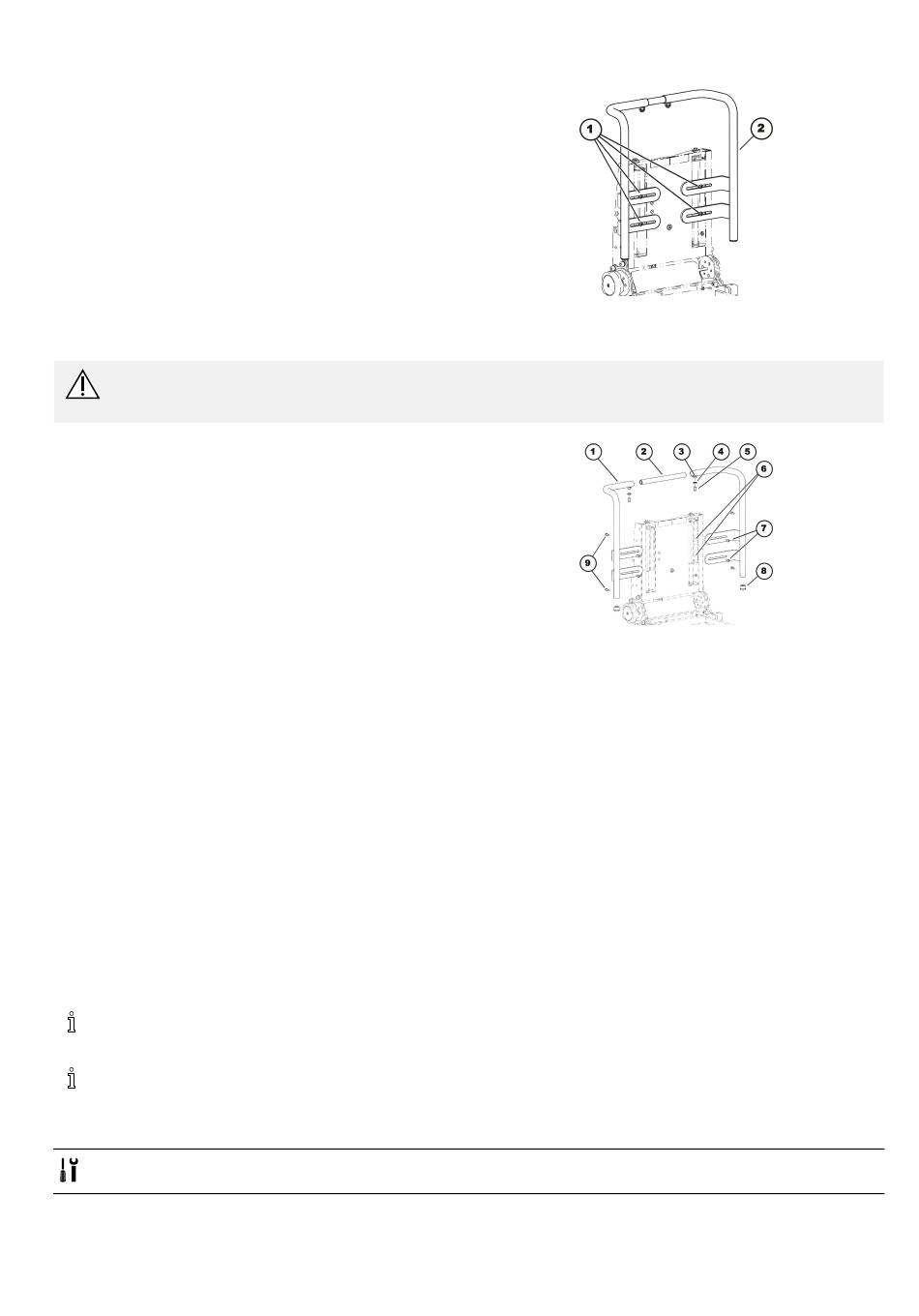

Démontage du cadre de dossier universel
1. Retirez le coussin de dossier.
2. Desserrez et retirez quatre vis Allen (1).
3. Retirez le cadre de dossier universel (2) du dossier
EasyAdapt.
Installation et réglage du cadre de dossier universel
ATTENTION !
La toile risque d'être endommagée.
Lors du réglage du cadre du dossier, assurez-vous que la toile ne peut pas heurter d'autres composants.
1. Positionnez les deux embouts de protection (8) dans
les extrémités inférieures des tubes latéraux (1).
2. Repérez le centre du tube central (2) avec un morceau
de ruban adhésif.
3. Insérez le tube central dans les extrémités supérieures
des tubes latéraux.
4. Positionnez les tubes latéraux du dossier EasyAdapt de
façon à ce que quatre vis Allen (7) puissent être vissées
dans les écrous à fente (6) via les trous oblongs. Serrez
les vis Allen juste assez pour que les tubes latéraux
puissent glisser et être réglés sans difficulté.
5. Réglez la distance entre les tubes latéraux à la valeur
souhaitée à l'aide du mètre ruban. Assurez-vous que
les deux tubes latéraux se trouvent à une distance
égale du centre de l'assise.
6. Serrez quatre vis Allen (7).
7. Réglez le tube central (2) de façon à ce qu'il soit bien
centré.
8. Vissez les deux goupilles filetées (5) dans les trous
filetés (3).
9. Fixez les goupilles filetées avec les contre-écrous (4).
Serrez les contre-écrous à la main.
10. Vissez quatre vis Phillips (9) dans les trous de perçage
prévus à cet effet au dos des tubes. Les vis servent de
limiteur et empêchent le dossier de glisser trop loin.
11. Retirez le repère du tube central.
12. Réinstallez toutes les pièces que vous avez retirées.
13. Testez toutes les fonctions.
6.15 Montage du système d'arrimage Dahl
Pour plus d'informations sur les pièces de rechange, l'installation d'accessoires dans les véhicules et la maintenance
du système d'arrimage Dahl, contactez Dahl Engineering www.dahlengineering.dk.
Pour adapter un véhicule électrique à un système d'arrimage Dahl, il est impératif que le véhicule électrique soit
équipé de la bonne platine porte-axe. Cette platine porte-axe doit être filetée pour fixer la plaque de verrouillage
du système d'arrimage Dahl sous le véhicule électrique. Le poids à vide maximal du véhicule électrique ne doit pas
dépasser 200 kg.
• Clé Torx TX27
• Adhésif frein-filet à faible résistance (Loctite 222 ou équivalent)
1533061-R
Fig. 6-128
Fig. 6-129
