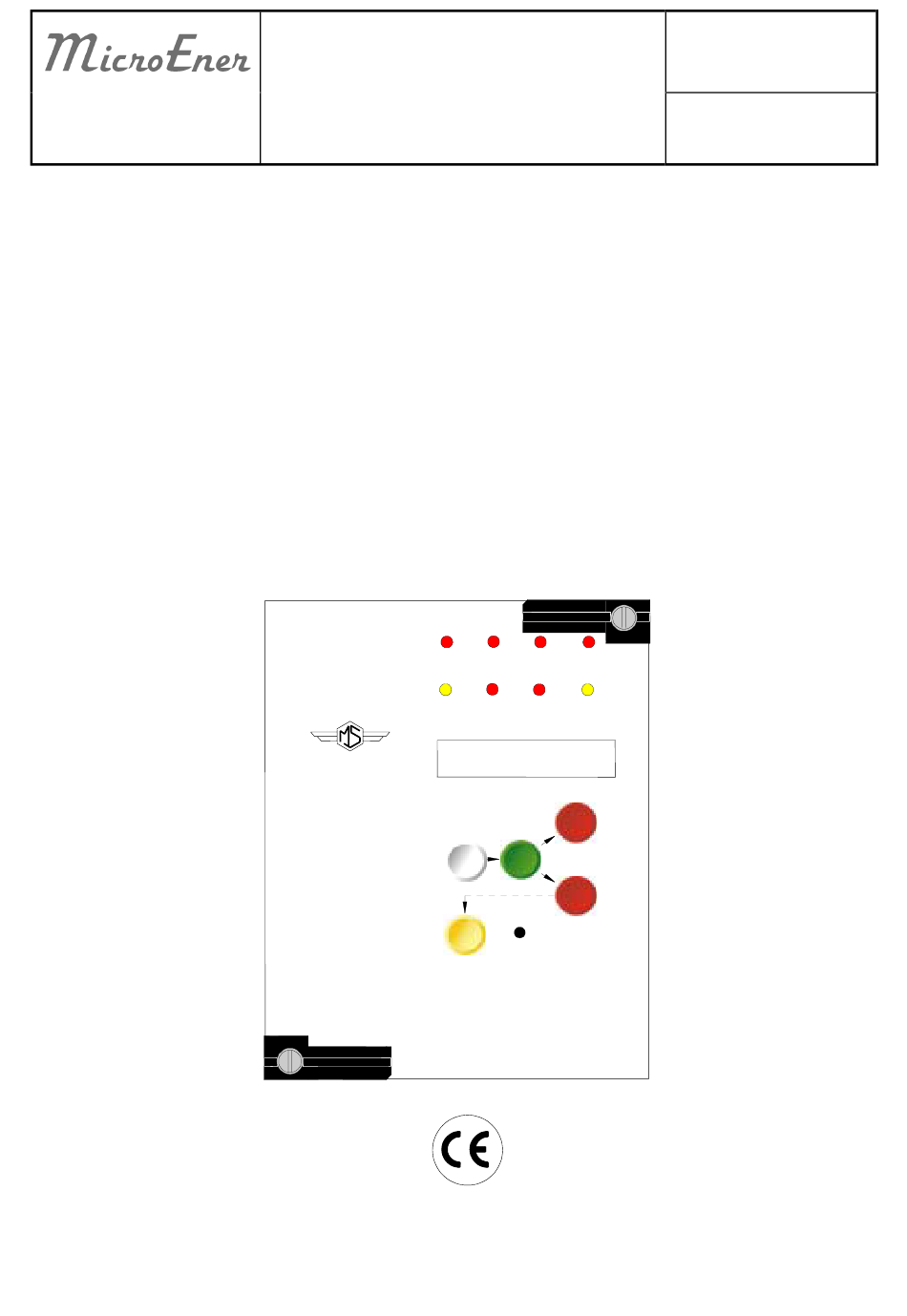

MICROELETTRICA SCIENTIFICA
MULTIFONCTION AMPEREMETRIQUE
MANUEL D'UTILISATION
IM30/AB
RELAIS DE PROTECTION
TRIPHASE - TERRE
TYPE
IM30/AB
I>
PROG/
I.R.F.
MICROELETTRICA
SCIENTIFICA
MILANO
ITALY
MODE SELECT
MULTIFUNCTION
OVERCURRENT
RELAY TYPE
IM30-AB
ENTER/RESET
Copyright 2003 MicroEner
I>>/I>>>
O>
O>>/O>>>
BLOCK
BR.
FUNC.
INPUT
FAIL.
DISAB.
+
-
PROG.
Doc. N° MU-0113-FR
Rev.
1 A
Pag.
1
/ 39

Publicité

Table des Matières
loading

Manuels Connexes pour MICROENER IM30/AB

Sommaire des Matières pour MICROENER IM30/AB

  • Page 1 / 39 RELAIS DE PROTECTION MULTIFONCTION AMPEREMETRIQUE TRIPHASE - TERRE TYPE IM30/AB MANUEL D’UTILISATION I> I>>/I>>> O> O>>/O>>> PROG/ BLOCK FUNC. I.R.F. INPUT FAIL. DISAB. MICROELETTRICA SCIENTIFICA MILANO ITALY MODE SELECT MULTIFUNCTION OVERCURRENT RELAY TYPE IM30-AB PROG. ENTER/RESET Copyright 2003 MicroEner...

  • Page 2: Table Des Matières

    10.1. SORTIE STANDARD ..................................31 10.2. SORTIE DOUBLE................................... 31 ADAPTATION DU CALIBRE NOMINAL DE L'APPAREIL (1 – 5A)................... 32 DEBROCHAGE ET EMBROCHAGE DU MODULE ELECTRONIQUE ..................33 12.1. DEBROCHAGE ....................................33 12.2. EMBROCHAGE....................................33 ENCOMBREMENT ....................................34 Copyright 2003- MicroEner.
  • Page 3 Doc. N° MU-0113-FR MICROELETTRICA SCIENTIFICA Rev. IM30/AB Pag. COURBE DES TEMPS DE TYPE CEI (TU0388 REV.0)........................35 COURBE DES TEMPS DE TYPE IEEE (TU0388 REV.0) ....................... 36 SYNOPTIQUE FONCTIONNEL................................. 37 TABLE DES REGLAGES ..................................38 Copyright 2003- MicroEner.

  • Page 4: Utilisation Generale Et Directives D'utilisation

    éventuellement, qu’elles sont en bonne coordination avec d’autres appareils. 1.8. PROTECTION DES PERSONNES Vérifier que tous les dispositifs destinés à la protection des personnes soient correctement montés, clairement identifiés et périodiquement contrôlés. Copyright 2003- MicroEner.

  • Page 5: Manutention

    Le non respect des règles auxquelles il est fait référence ci-dessus ou des instructions ci-avant dégage le constructeur de toute responsabilité. Ces instructions doivent toujours suivre le produit. Copyright 2003- MicroEner.

  • Page 6: Caracteristiques Generales Et Fonctionnement

    Les algorithmes de détection de défauts polyphasés de l’IM30/AB lui permettent de détecter les courants d’appel liés à la mise sous tension d’un transformateur ou d’un moteur. Cette particularité, si elle est choisie, permet au relais d’adapter ses réglages, et par conséquent la sélectivité...
  • Page 7 Modifier son schéma de déclenchement ou de contrôle commande en transformant la configuration des relais de sortie Remplacer le module électronique de l’appareil sans le décâbler grâce à sa débrochabilité. Changer de plage de réglage en court-circuitant l'entrée logique correspondante Copyright 2003- MicroEner.

  • Page 8: Unite Phase

    à la fonction BF s'enclenche. 2.4. FONCTION ADAPTATIVE Les IM30/AB sont des relais adaptatifs c'est à dire qu'ils possèdent deux gammes de réglage et qu'il est possible de passer de l'une à l'autre sur simple ordre extérieur en court-circuitant l'entrée logiqque correspondante.

  • Page 9: Algorithme De Calcul Du Temps Dependant

    Courbe IEEE modérément inverse : 0.0104 0.0226 0.02 Courbe IEEE normalement inverse : SI 0.00342 0.00262 0.02 Courbe IEEE très inverse : 3.88 0.0963 Courbe IEEE inverse : 5.95 0.18 Courbe IEEE extrêmement inverse : EI 5.67 0.0352 Copyright 2003- MicroEner.

  • Page 10: Source Auxiliaire

    -     a) -     24V(-20%) / 125V(+20%) d.c.     90V(-20%) / 250V(+20%) d.c. Avant de mettre l’appareil sous tension, vérifiez que la source auxiliaire est bien à l’intérieur de ces limites. Copyright 2003- MicroEner.

  • Page 11: Horloge Temps Reel

    Par contre si la synchronisation est inhibée, l’horloge n’est jamais arrêtée. Note : La mise à jour de l’heure selon le descriptif ci-dessus remet systématiquement à zéro les dixièmes et centièmes de seconde. Copyright 2003- MicroEner.

  • Page 12: Résolution De L'horloge

    : +/- 50 ppm typ, +/- 100 ppm max. sous température maximale Lors de la disparition de la source auxiliaire, la précision sur le temps dépend d’un oscillateur dont les caractéristiques sont : + 65 à –270 ppm max sous température maximale. Copyright 2003- MicroEner.

  • Page 13: Relais De Sortie

    • FRes Man : Retour manuel par acquittement avec le bouton ENTER/RESET de l’appareil ou la liaison série (après la disparition du défaut).. Il faut noter que la structure du programme équipant les IM30/AB interdit l’association, à un même relais de sortie, d’une fonction instantanée et d’une fonction temporisée.
  • Page 14 équivalent à 2*tBf (100ms), empêchant ainsi au relais R2 de fonctionner. L'échange entre les relais 2 et 3 s’effectue selon ce même principe. Avec cette sélectivité logique, seul le relais 1 fonctionne. Un fonctionnement identique sur l’unité terre est envisageable. Copyright 2003- MicroEner.

  • Page 15: Interface Homme-Machine

    à zéro de la programmation, autorisant ainsi la signalisation lumineuse et le retour à modification réglages l’état de veille des relais de sortie l’appareil. lorsque celui-ci est manuel. Copyright 2003- MicroEner.
  • Page 16 Test fonctionnel sans déclenchement des relais W/O TRIP Mise en route du test TEST PRG fonctionnel par appui sur le WithTRIP Test fonctionnel avec déclenchement des relais bouton ENTER Test fonctionnel (*) Accessible si la tension est nulle Copyright 2003- MicroEner.

  • Page 17: La Signalisation De Défaut

    Clignote lorsque l'une des entrées logiques est active INPUT g) LED rouge S'allume losque la fonction BREAKER FAILURE est active BR FAIL h) LED jaune S'allume lorsqu'il y a une fonction inhibée dans la programmation FUNC. DISAB.. Copyright 2003- MicroEner.
  • Page 18 Si aucune défaillance interne n’a été détectée, après quelques secondes toutes les leds s’éteignent et l’afficheur affiche le courant circulant sur le réseau auquel il est raccordé. Copyright 2003- MicroEner.

  • Page 19: Lecture Et Enregistrement Des Mesures

    Courant efficace sur la phase B durant les 100 premières ms de mise en route de SBxxxxIn l'installation Courant efficace sur la phase C durant les 100 premières ms de mise en route de SCxxxxIn l'installation Courant homopolaire durant les 100 premières ms de mise en route de l'installation SOxxxxOn Copyright 2003- MicroEner.

  • Page 20: Menu Dernier Declenchement

    Nombre de déclenchements dûs à un défaut à la terre supérieur ou égale au 2 seuil de O>>xxxx l’unité terre Nombre de déclenchements dûs à un défaut à la terre supérieur ou égale au 3 seuil de OHHxxxx l’unité terre Copyright 2003- MicroEner.

  • Page 21: Lecture Des Reglages Et De La Configuration Des Relais De Sortie

    Positionnez-vous sur le module SET DISP avec le bouton MODE. Choisissez l’un des menus SETTING1 ou SETTING2, ou F-RELAYS. Faites défiler les informations avec les touches + ou -. Le réglage "Setting" qui est actif est celui qui ne clignote pas Copyright 2003- MicroEner.

  • Page 22: Programmation

    Le bouton SELECT, vert, permet alors le défilement des grandeurs à régler. Les boutons (+) et (-), quant à eux, permettent le défilement des valeurs qui peut être accéléré en appuyant simultanément sur SELECT et (+) ou (-). Appuyez sur le bouton ENTER/RESET après chaque modification pour valider la valeur programmée. Copyright 2003- MicroEner.

  • Page 23: Programmation Des Reglages

    0.5 - 40 - Dis I>> 0.5In valeur du temps de déclenchement 0.05 - 3 0.01 tI>> .05s ème IHH 0.5In seuil à maximum de courant de l’unité phase à 0.5 - 40 - Dis déclenchement instantané Copyright 2003- MicroEner.
  • Page 24 : 2I>> = (on - off) Intervalle de temps entre 2 impulsions de synchronisation 0.05 - 0.75 0.01 TsynDism Numéro d’identification de la connexion sur le bus de 1 - 250 NodAd 1 communication série Dis = fonction désactivée Copyright 2003- MicroEner.

  • Page 25: Programmation Des Relais De Sortie

    R1, R2, R3, R4, selon programmation ème OHH ---- Déclenchement instantané de la fonction homopolaire 3 seuil des relais R1, R2, R3, R4, selon programmation Déclenchement de la fonction défaut disjoncteur des relais R2, R3, R4, selon ---- programmation Copyright 2003- MicroEner.
  • Page 26 (tB3 = Dis) ou seulement, même si l’ordre de blocage reste présent, pour une durée équivalente au temps de fonctionnement de l’élément bloqué plus un temps supplémentaire équivalent à 2*tBF (tB3 = 2tBF) Copyright 2003- MicroEner.

  • Page 27: Test Fonctionnel

    Il est généralement recommandé de réaliser ce test lorsque l’appareil est en court d’essais sur un banc de test, ou après avoir démonté toutes les connexions « dangereuses ». Copyright 2003- MicroEner.

  • Page 28: Communication Serie

    28 / 7. COMMUNICATION SERIE Le relais IM30/AB peut être équipé d’un port série type RS485 pour l’exploiter à partir d’un PC, ou compatible, à l’aide de notre logiciel MSCOM    (pour plus d’informations, se référer à son manuel d’instructions), ou bien pour l’intégrer dans un poste numérique et l’exploiter à...

  • Page 29: Maintenance

    Si le message persiste, retournez le relais au service réparation de MicroEner. # Si le message d’erreur est “E2P Err” , retournez le relais au service réparation de MicroEner. Quartier du Pavé Neuf – 49 rue de l’université...

  • Page 30: Caracteristiques Electriques

    = 30 A (peak) 0,5 sec. Ouverture = 0,3 A, 110 Vcc, L/R = 40 ms (100.000 op.) Température ambiante de fonctionnement -10°C / +55°C Température de stockage -25°C / +70°C Humidité 93% sans condensation à 40°C Copyright 2003- MicroEner.

  • Page 31: Schema De Branchement

    Doc. N° MU-0113-FR MICROELETTRICA SCIENTIFICA Rev. IM30/AB Pag. 31 / 10. SCHEMA DE BRANCHEMENT 10.1. SORTIE STANDARD 10.2. SORTIE DOUBLE Copyright 2003- MicroEner.

  • Page 32: Adaptation Du Calibre Nominal De L'appareil (1 - 5A)

    MICROELETTRICA SCIENTIFICA Rev. IM30/AB Pag. 32 / 11. ADAPTATION DU CALIBRE NOMINAL DE L'APPAREIL (1 – 5A) Positionner les jumpers selon le calibre désiré Connecteur Jumper Calibre d'entrée Phase A Calibre d'entrée Phase B Calibre d'entrée Phase C Copyright 2003- MicroEner.

  • Page 33: Debrochage Et Embrochage Du Module Electronique

    # Pousser à fond le module électronique jusqu'à son enclenchement. Ramener les poignées en position de verrouillage. # Tourner dans le sens anti-horaire les vis $ et % de manière à positionner leur fente en position verticale (module verrouillé). VERROUILLE DEVERROUILLE TIRER TIRER VERROUILLE DEVERROUILLE Copyright 2003- MicroEner.

  • Page 34: Encombrement

    Doc. N° MU-0113-FR MICROELETTRICA SCIENTIFICA Rev. IM30/AB Pag. 34 / 13. ENCOMBREMENT DECOUPE PANNEAU 113x142 (LxH) Vue arrière Bornier de raccordement Copyright 2003- MicroEner.

  • Page 35: Courbe Des Temps De Type Cei (Tu0388 Rev.0)

    I = courant de défaut actual fault current Ts = temps pour 10*Is trip time delay t = temporisation de fonctionnement trip time delay Temps réel de fonctionnement Real trip time delay ti = t + to (to = 7÷12ms) Copyright 2003- MicroEner.

  • Page 36: Courbe Des Temps De Type Ieee (Tu0388 Rev.0)

    I = courant de défaut actual fault current Ts = temps pour 10*Is trip time delay t = temporisation de fonctionnement trip time delay Temps réel de fonctionnement Real trip time delay ti = t + to (to = 7÷12ms) Copyright 2003- MicroEner.

  • Page 37: Synoptique Fonctionnel

    Doc. N° MU-0113-FR MICROELETTRICA SCIENTIFICA Rev. IM30/AB Pag. 37 / 16. SYNOPTIQUE FONCTIONNEL Copyright 2003- MicroEner.

  • Page 38: Table Des Reglages

    PROGRAMMATION DU RELAIS Variable Valeur par Réglage Réglage Unité défaut SETTING1 SETTING2 xxxxxxx xx:xx:xx ---------- F(I>) I> 0,05 tI> I>> 0,05 tI>> ---------- F(O>) 0,02 O> 0,05 tO> 0,02 O>> 0,05 tO>> 0.02 0,05 ---------- 2I>> Tsync ---------- NodAd Copyright 2003- MicroEner.

  • Page 39: Réglage Par Défaut

    I>>I> O>>O> 2tBF 2tBF Les performances et les caractéristiques indiquées dans ce document peuvent être modifiées à tout moment et n’engagent MicroEner qu’après confirmation Quartier du Pavé Neuf – 49 rue de l’université 93160 NOISY LE GRAND Tél: +33 1 48 15 09 09 - Fax: +33 1 43 05 08 24 E-mail: info@microener.com...
