Système M6 | V4 | Installation
Vous devez indiquer la vitesse de transmission correcte pour chaque donnée entrante afin que le
multiplexeur puisse extraire les données et les diffuser correctement vers toutes les sorties.
Exemple de trame NMEA0183
• Le périphérique 1 est un capteur de cap avec GPS à 4800 bauds.
• Le périphérique 2 est un système de mesure de longueur de funes à 9600 bauds.

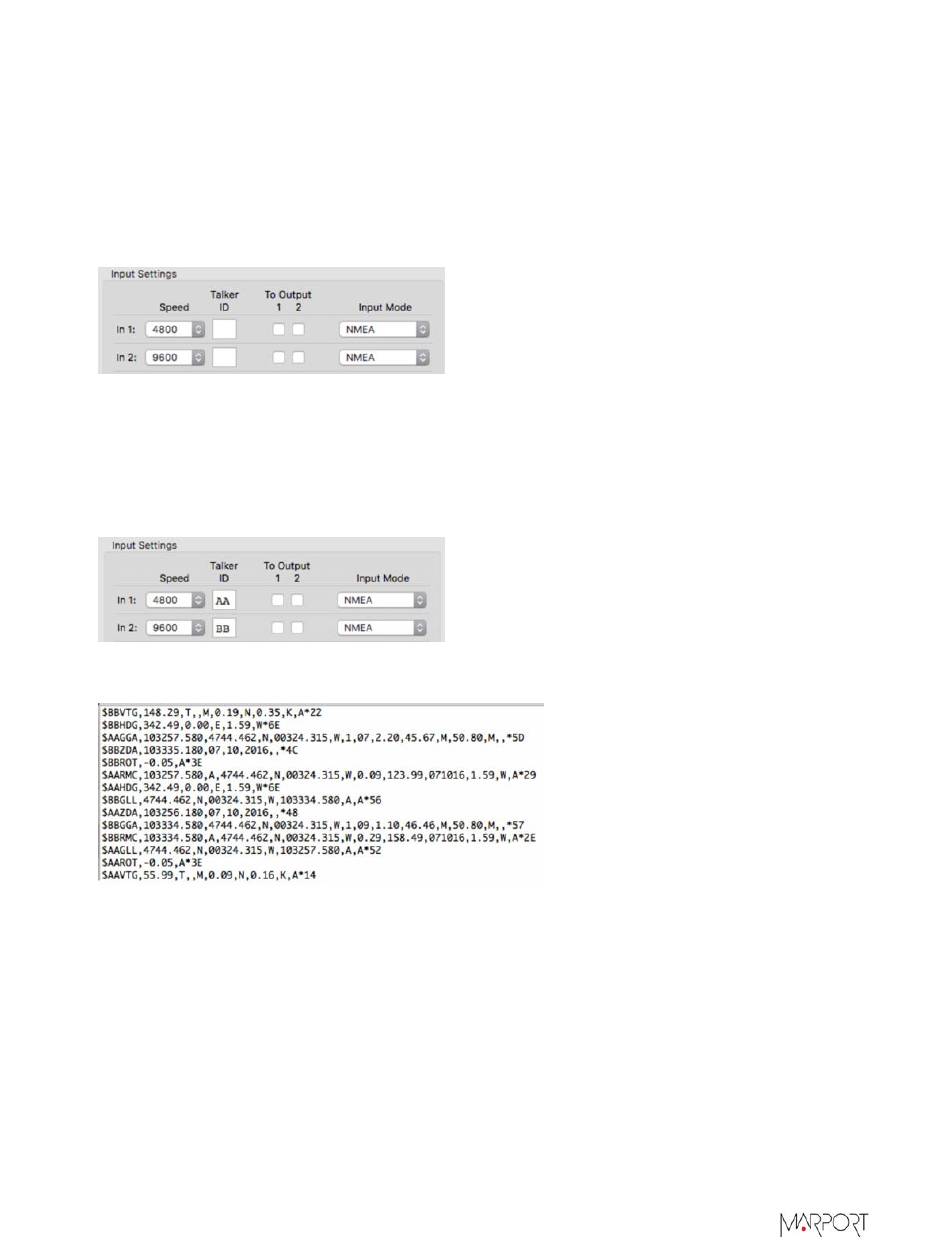

Le multiplexeur doit être configuré de la manière suivante :
Selon cette configuration, le multiplexeur ne renvoie pas les messages NMEA aux sorties 1 et 2.
Seule une sortie en UDP sur le port 10110 sera envoyée.
Si les périphériques 1 et 2 émettent le même type de données (par exemple, température, position),
donnez-leur un identifiant du récepteur comme sur l'image suivante, afin de pouvoir différencier
les deux périphériques sur Scala.
La console affichera les messages suivants :
Vous pouvez voir les identifiants du récepteur AA et BB au début des trames NMEA.
Sur le multiplexeur, la LED NMEA0183 clignote en vert.
Exemple de trame NMEA2000
Le périphérique 3 est une WeatherStation WX220 d'Airmar sur NMEA 2000.
Le multiplexeur doit être configuré de la manière suivante :
| 58
