- Page 1 Système M6 avec ordinateur Mx et Mac mini Guide utilisateur...
-
Page 3: Table Des Matières
Copyright..................................5 Avertissement................................5 Introduction et présentation............6 Introduction................................6 Consignes de sécurité............................. 7 Description.................................. 8 Vue d'ensemble du système M6 avec ordinateur Mx..............8 Liste de l'équipement..........................11 Spécifications techniques........................12 Configuration de l'ordinateur............14 Ajouter un clavier virtuel............................ 14 Installation..................16 Installer le système............................... 16 Câblage du système............................... - Page 4 Contents | iii Index......................... 41...
-
Page 5: Légal
M6 - Mx computer System | V2 | Légal Légal Versions 04/08/19 Première publication Documente Mosa2 version 02.03, Scala version 01.06.34 et Scala2 version 02.02. Sujets mis à jour : 16/07/20 • Schéma d'installation avec deux Mac minis Le capteur TESC n'est plus documenté dans ce guide. -
Page 6: Copyright
écrite expresse de Marport. "Marport ", le logo Marport et Software Defined Sonar sont des marques déposées de Marport. Toutes les autres marques, tous les noms de produits et de sociétés mentionnés sont des marques déposées de leurs propriétaires respectifs. Marport est une division de Airmar Technology Corporation. -
Page 7: Introduction Et Présentation
M6 - Mx computer System | V2 | Introduction et présentation Introduction et présentation Vous pouvez lire cette section afin d'avoir une connaissance de base de votre système M6. Conseil : Cliquez sur le logo Marport en bas de chaque page pour revenir à la table des matières. Introduction Le M6 est le dernier ajout à... -
Page 8: Consignes De Sécurité
M6 - Mx computer System | V2 | Introduction et présentation Remarque : Ces étiquettes indiquent quelles actions sont spécifiques à Scala et/ou Scala2. Suivez les instructions correspondant à l'une ou l'autre des étiquettes selon la version que vous avez. Consignes de sécurité... -
Page 9: Description
M6 - Mx computer System | V2 | Introduction et présentation Description Vue d'ensemble du système M6 avec ordinateur Mx Câble Ethernet Câble de rallonge pour boîte de jonction Marport et câble pour hydrophone Câble fabricant standard (Flou) Éléments optionnels Écrans... - Page 10 M6 - Mx computer System | V2 | Introduction et présentation Si vous avez besoin d'utiliser plus de trois moniteurs, il est possible d'utiliser deux mac minis : Câble Ethernet Câble de rallonge pour boîte de jonction Marport et câble pour hydrophone Câble fabricant standard...
- Page 11 M6 - Mx computer System | V2 | Introduction et présentation Multiplexeur NMEA (optionnel): ShipModul 13 Passe-coque (ref. TH-1-XX) MiniPlex ou NPort Device Server (nécessaire pour partager les données entre les deux ordinateurs) Internet (optionnel) 14 Hydrophones (ref. NC-1-XX) Remarque : Seul l'un des deux Mac minis peut partager ses données avec Scantrol ou des logiciels de navigation tels que TimeZero ou Olex.
-
Page 12: Liste De L'équipement
• 1 multiplexeur NMEA pour recevoir des données NMEA et les afficher dans Scala/Scala2 : ShipModul MiniPlex-3E-N2K pour les données NMEA2000 et NMEA0183 ou le Miniplex-3E pour les données NMEA0183. • Si vous utilisez Mosa2 sur tablette : consultez les bureaux de vente Marport pour connaître le modèle recommandé. Logiciels Nom du logiciel Définition... -
Page 13: Spécifications Techniques
M6 - Mx computer System | V2 | Introduction et présentation Nom du logiciel Définition Scala/Scala2 Logiciel Marport qui collecte, traite, stocke et affiche les données reçues des capteurs, sondeurs et autres appareils connectés. Scala Replay/ScalaReplay2 Logiciel Marport qui relit les données enregistrées dans Scala/Scala2. -
Page 14: Alimentation
M6 - Mx computer System | V2 | Introduction et présentation Poids 4,5 kg (8,8 lb) Température de fonctionnement Température ambiante avec aération -20 °C ~ 50 °C Température de stockage -45 °C ~ 70 °C (-49 °F ~ 185 °F) Taux d'humidité... -
Page 15: Configuration De L'ordinateur
M6 - Mx computer System | V2 | Configuration de l'ordinateur Configuration de l'ordinateur Lisez cette section pour apprendre à configurer l'ordinateur Mac. Ajouter un clavier virtuel Si vous n'avez pas de clavier, vous pouvez ajouter un clavier virtuel sur l'écran et saisir les mots à... - Page 16 M6 - Mx computer System | V2 | Configuration de l'ordinateur | 15...
-
Page 17: Installation
Marport Les techniciens ou les revendeurs doivent connecter les différents composants du système. Pourquoi et quand exécuter cette tâche Remarque : Le système est installé par Marport ou par un revendeur. En cas de problème, vous pouvez vérifier ces étapes d'installation pour contrôler l'installation du système. -
Page 18: Câblage Du Système
M6 - Mx computer System | V2 | Installation Câblage du système Connectez les composants du système conformément au câblage suivant. Câble d'alimentation connecté à une alimentation 100-240V AC * Jusqu'à 3 écrans (câble HDMI ou câble Thunderbolt) Haut-parleurs (si vous en avez) Connexion à... - Page 19 M6 - Mx computer System | V2 | Installation Connexion à l'ordinateur Mx via un câble réseau CAT5e Connexion aux récepteurs Mx via des câbles réseau CAT5e 10 Alimentation (alimentation recommandée : MEAN WELL HEP-150-24 A) * Nous vous recommandons d'utiliser un onduleur pour éviter les problèmes en cas de panne de courant.
-
Page 20: Brancher L'ordinateur Mx
Brancher l'ordinateur Mx Pourquoi et quand exécuter cette tâche Important : N'utilisez que l'alimentation recommandée MEAN WELL HEP-150-24 A. Marport ne peut être tenu responsable du dysfonctionnement du système si l'équipement recommandé n'est pas utilisé. Procédure 1. Branchez le câble d’alimentation sur l'ordinateur Mx. - Page 21 M6 - Mx computer System | V2 | Installation 3. Dans la liste des réseaux, cliquez sur Ethernet, puis : a) Dans le menu Configurer IPv4, sélectionnez Manuellement. b) Dans Adresse IP, entrez 192.168.10.165. c) Dans Routeur, entrez 192.168.10.1. 4. Cliquez sur Apply.
-
Page 22: Installer Les Hydrophones
Remarque : Pour plus d'informations à propos des hydrophones Marport, veuillez vous reporter au Manuel d'installation des hydrophones. Liste des hydrophones Marport Voici les caractéristiques techniques des hydrophones actuellement vendus par Marport. Pour plus d'informations sur les hydrophones obsolètes, veuillez contacter le support Marport. Largeur Consommation Référence... -
Page 23: Utilisation
M6 - Mx computer System | V2 | Installation Largeur Consommation Référence Utilisation de bande moyenne Câble* produit (3 dB) de courant NC-1-07 Hydrophone actif 41-44 KHz 4-6 mA Vert • Navire avec un niveau (préamplificateur de bruit normal intégré) (inférieur à... -
Page 24: Connecter L'hydrophone Au Récepteur
Remarque : L’entrée hydrophone H3 permet de recevoir la température de l’eau depuis une connexion NMEA (hydrophone Scanmar ou boîte de jonction convertisseur NMEA). Si vous connectez un hydrophone Marport sur le port H3 sans convertisseur NMEA, vous n'aurez pas de données de température venant de l'hydrophone. -
Page 25: Ajouter Les Données De Température Des Hydrophones Au Système
M6 - Mx computer System | V2 | Installation Ajouter les données de température des hydrophones au système Vous pouvez ajouter l'hydrophone au récepteur en tant que capteur afin d'afficher la température de la surface de l'eau dans Scala/Scala2. Avant de commencer Important : Pour recevoir les données de température, assurez-vous que l'hydrophone est... -
Page 26: Comprendre Les Voyants Du Récepteur

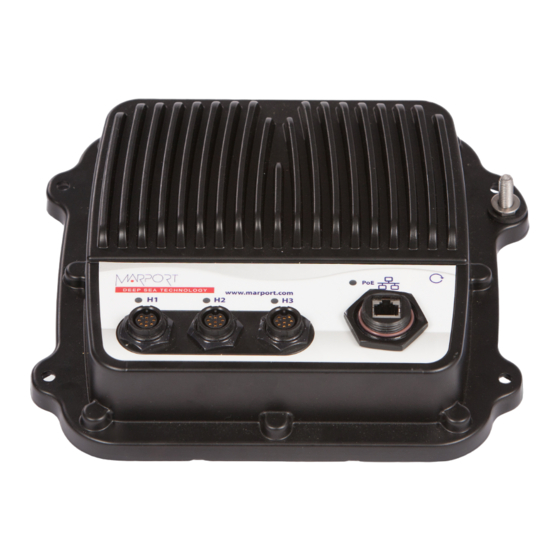

M6 - Mx computer System | V2 | Installation Comprendre les voyants du récepteur Les voyants sur le récepteur sont utiles pour savoir si le récepteur est connecté à l'ordinateur et quels types d'hydrophones sont connectés au récepteur. Séquence de démarrage Lorsque le récepteur redémarre, les voyants des hydrophones et PoE s'allument selon une séquence... -
Page 27: Entretien Et Maintenance
M6 - Mx computer System | V2 | Entretien et maintenance Entretien et maintenance Lisez cette section pour avoir des informations de maintenance et de résolution de problèmes. Vérification des interférences Vous pouvez vérifier s'il y a du bruit qui interfère avec la réception des signaux. - Page 28 M6 - Mx computer System | V2 | Entretien et maintenance Démarrer / arrêter l'analyseur de 10 Marqueur : afficher la fréquence et les niveaux spectre de bruit (dB) à l'emplacement du pointeur de la souris sur le graphique. 2 Interférences acoustiques...
-
Page 29: Vérifier Les Interférences Acoustiques
M6 - Mx computer System | V2 | Entretien et maintenance Vérifier les interférences acoustiques Vous pouvez utiliser l'analyseur de spectre pour vérifier le niveau de bruit des hydrophones et vérifier les interférences. Pourquoi et quand exécuter cette tâche Voir Analyseur de spectre à... - Page 30 M6 - Mx computer System | V2 | Entretien et maintenance 6. Pour voir les mesures maximales, moyennes et en temps réel du niveau de bruit à une fréquence spécifique, sélectionnez Marqueur sur le côté gauche de l'écran et déplacez la souris sur le graphique.
- Page 31 M6 - Mx computer System | V2 | Entretien et maintenance 4. Allez aux données Hydrophone, puis faites glisser les données Spectre sur une page. Ces données n'apparaissent que lorsque l'analyseur de spectre est lancé. 5. L'analyseur de spectre s'affiche. Vous pouvez afficher jusqu'à 6 analyseurs de spectre en même temps.
- Page 32 M6 - Mx computer System | V2 | Entretien et maintenance • Temps réel: le dernier niveau de bruit (dBV) le plus élevé enregistré et sa fréquence. • Max: le niveau de bruit le plus élevé enregistré depuis le début du spectre et sa fréquence.
-
Page 33: Aide
M6 - Mx computer System | V2 | Entretien et maintenance 13. Cliquez avec le bouton droit sur l'analyseur de spectre et cliquez sur Masquer FFT pour masquer le tracé FFT. 14. Cliquez avec le bouton droit sur l'adresse IP du récepteur dans la barre d'état et cliquez sur Arrêter le spectre. -
Page 34: Le Système Antifouling Provoque Des Interférences
M6 - Mx computer System | V2 | Entretien et maintenance Le système antifouling provoque des interférences Le système antifouling à ultrasons Sonihull ™ provoque des interférences acoustiques importantes. Vous pouvez voir ci-dessous un exemple de spectre sur un hydrophone lorsque le système Sonihull ™... -
Page 35: Donner Un Accès À Distance À L'ordinateur
M6 - Mx computer System | V2 | Entretien et maintenance Donner un accès à distance à l'ordinateur Si vous avez un problème avec le système, l'équipe de support peut vous demander un accès à distance à l'ordinateur via le logiciel TeamViewer. -
Page 36: Contacter Le Support
M6 - Mx computer System | V2 | Entretien et maintenance Contacter le support Vous pouvez contacter votre revendeur local si vous avez besoin d'entretien sur vos produits Marport. Vous pouvez également nous contacter aux coordonnées suivantes : FRANCE ISLANDE... -
Page 37: Annexes
M6 - Mx computer System | V2 | Annexes Annexes Annexe A : Plan de fréquence Il est important de planifier soigneusement la configuration de vos capteurs avant de les ajouter au système. Vous pouvez créer un tableau avec une liste de fréquences et le compléter lorsque vous ajoutez des capteurs. - Page 38 M6 - Mx computer System | V2 | Annexes C-4/CH5 42700 C-4/CH6 43300 C-5/CH1 42024 C-5/CH2 41690 C-5/CH3 41285 C-5/CH4 41060 C-5/CH5 42900 C-5/CH6 43400 C-6/CH1 39062 C-6/CH2 39375 C-6/CH3 39688 C-6/CH4 40000 C-6/CH5 40312 C-6/CH6 40625 C-7/CH1 38906 C-7/CH2...
- Page 39 M6 - Mx computer System | V2 | Annexes Fréquences et intervalles Les diagrammes ci-dessous montrent la largeur de bande des différents types de capteurs Marport et les intervalles à respecter lors de l'ajout d'autres capteurs. Illustration 1 : Capteurs PRP (par ex. capteurs Catch, Trawl Speed, capteurs capteur d'écartement...) Exemple : Si la fréquence du capteur est de 40 kHz, aucun autre capteur ne devrait être présent sur...
- Page 40 M6 - Mx computer System | V2 | Annexes Exemples d'attributions de fréquence • Nous recommandons d'attribuer des fréquences comprises entre 34 et 56 kHz pour les hydrophones à large bande et entre 41 kHz et 44 kHz pour les hydrophones à bande étroite.
- Page 41 M6 - Mx computer System | V2 | Annexes | 40...
