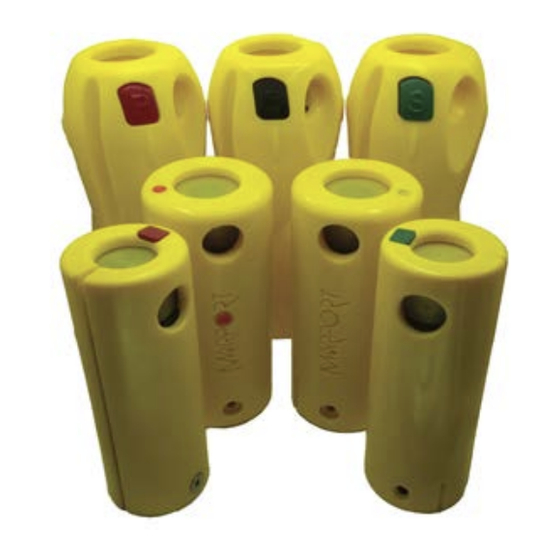

Marport Scala Manuel Utilisateur

Masquer les pouces Voir aussi pour Scala:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Manuel utilisateur
Capteurs de panneaux

Publicité

Table des Matières
loading

Manuels Connexes pour Marport Scala

Sommaire des Matières pour Marport Scala

  • Page 1 Manuel utilisateur Capteurs de panneaux...

  • Page 3: Table Des Matières

    Door Sensors | Table des matières | ii Table des matières Légal....................5 Versions..................................5 Copyright..................................6 Avertissement................................6 Introduction et présentation.............7 Introduction................................7 Applications................................9 Consignes de sécurité............................11 À propos des capteurs d'écartement......................12 Description.................................15 Firmware................................ 15 Capteurs d'écartement......................... 15 Capteurs Door Sounder........................ 18 Spécifications techniques........................
  • Page 4 Le capteur ne se connecte pas en connexion sans fil..............88 Les données dans Scala/Scala2 sont incorrectes................89 L'échogramme est fixe et bleu......................90 Dans Scala/Scala2, Perte données est affiché à la place de la distance....... 90 Les données de distances sont incorrectes ou irrégulières............91 Contacter le support............................. 93 Annexes..................
  • Page 5 Fourreau pour bouteilles XL (capteur d'écartement standard & Door Sounder)..... 100 Fourreau pour mini capteur d'écartement..................107 Fourreau pour mini capteur d'écartement avec équipement de protection Slim....111 Annexe D : Installation sur des panneaux Poly Jupiter................. 112 Annexe E : Instructions générales d'installation et dessins..............114 Index........................115...

  • Page 6: Légal

    été modifiés, les fréquences sont maintenant 30/11/18 attribuées entre 34 kHz et 36 kHz et les plages de fréquences des hydrophones à bande étroite et large sont indiquées. Documente Mosa2 version 02.03, Scala version 01.06.34 et 16/07/20 Scala2 version 02.02.

  • Page 7: Copyright

    écrite expresse de Marport. "Marport ", le logo Marport et Software Defined Sonar sont des marques déposées de Marport. Toutes les autres marques, tous les noms de produits et de sociétés mentionnés sont des marques déposées de leurs propriétaires respectifs. Marport est une division de Airmar Technology Corporation.

  • Page 8: Introduction Et Présentation

    Door Sensors | V5 | Introduction et présentation Introduction et présentation Vous pouvez lire cette section afin d'avoir une connaissance de base de votre capteur de panneaux. Conseil : Cliquez sur le logo Marport en bas de chaque page pour revenir à la table des matières. Introduction La gamme des capteurs de panneaux se divise en deux : le capteur d'écartement et le Door Sounder.
  • Page 9 Door Sensors | V5 | Introduction et présentation Remarque : Ces étiquettes indiquent quelles actions sont spécifiques à Scala et/ou Scala2. Suivez les instructions correspondant à l'une ou l'autre des étiquettes selon la version que vous avez.

  • Page 10: Applications

    Door Sensors | V5 | Introduction et présentation Applications Voici quelques exemples de données reçues de capteurs d'écartement et de Door Sounder affichées dans Scala/Scala2. Chalut simple • Capteurs d'écartement bâbord et tribord • Door Sounder sur les deux panneaux 1.
  • Page 11 Door Sensors | V5 | Introduction et présentation Chaluts jumeaux à triple distance Capteurs d'écartement bâbord, clump et tribord avec option triple distance. Les distances entre les panneaux bâbord et tribord, entre le panneau bâbord et le clump et entre le clump et le panneau tribord sont affichées.

  • Page 12: Consignes De Sécurité

    Installez et utilisez ce produit conformément aux consignes de ce manuel d'utilisation. Une utilisation incorrecte du produit peut endommager les composants ou annuler la garantie. Seuls des revendeurs Marport qualifiés peuvent effectuer l'entretien et les réparations des composants internes des capteurs.

  • Page 13: À Propos Des Capteurs D'écartement

    Door Sensors | V5 | Introduction et présentation À propos des capteurs d'écartement Vous pouvez utiliser les capteurs d'écartement dans trois configurations différentes : chalut simple, chaluts jumeaux à double distance et chaluts jumeaux à triple distance. Les schémas suivants illustrent les trois configurations et la façon dont les capteurs d'écartement communiquent entre eux.
  • Page 14 Door Sensors | V5 | Introduction et présentation Chaluts jumeaux Chaluts jumeaux à double distance Interroge Répond Envoie des données au récepteur (distance entre les panneaux, relèvement, tangage et roulis, profondeur...) Bâbord Tribord • Le capteur bâbord (1) interroge le clump (2) et le capteur tribord (3) pour connaître sa distance avec chacun.
  • Page 15 Door Sensors | V5 | Introduction et présentation • Tous les capteurs envoient des données telles que le relèvement, la température, la profondeur, le tangage et le roulis au récepteur. Chaluts doubles Si vous utilisez deux chaluts séparés, vous devez installer deux ensembles de capteurs d'écartement.

  • Page 16: Description

    Door Sensors | V5 | Introduction et présentation Description Firmware Capteurs d'écartement Le firmware des capteurs d'écartement dépend de votre type de chalut et des distances qu'ils mesurent. À propos des firmware pour capteurs d'écartement Il existe deux générations de firmware pour capteurs d'écartement. La première génération (V1) mesure une ou deux distances et la deuxième génération (V2) mesure une, deux ou trois distances, avec une communication améliorée.
  • Page 17 Door Sensors | V5 | Introduction et présentation Chalut simple Capteur bâbord (maître/master) Nom du firmware Numéro de firmware Spread Master (single distance/single trawl) FIRM062 FIRM220 Spread Master with depth (single distance/single trawl) FIRM065 FIRM226 Spread Master with depth and temp (single distance/single trawl) FIRM064 FIRM224 Spread Master with pitch and roll (single distance/single trawl)
  • Page 18 Door Sensors | V5 | Introduction et présentation Chaluts jumeaux Capteur bâbord (maître/master) Distance Nom du firmware Numéro de firmware mesurée Spread Master (dual distance) FIRM040 Spread Master with temp (dual distance) FIRM042 Spread Master with depth and temp (dual distance) FIRM044 Spread Master with depth (dual distance) FIRM046...

  • Page 19: Capteurs Door Sounder

    Door Sensors | V5 | Introduction et présentation Capteur tribord et clump (esclave/slave) Distance Nom du firmware Numéro de firmware mesurée Spread Slave FIRM041 Spread Slave with depth FIRM047 Spread Slave with depth and temp FIRM045 Spread Slave with pitch and roll FIRM049 Double distance...

  • Page 20: Spécifications Techniques

    Door Sensors | V5 | Introduction et présentation Spécifications techniques Capteurs d'écartement Fréquence uplink 30 à 60 kHz Longueur de portée vers le navire jusqu'à 2500 m * Fréquence de mise à jour des données Écartement : 3-15 sec. - Profondeur : 3-8 sec. - (télégrammes) Temp : 3-16 sec.
  • Page 21 2 ans (capteur et batterie) ** *Référence seulement. Dépend des fonctions activées. / † Dépend de la puissance du signal Uplink du capteur et des options activées. / ‡ Basé sur le temps de charge moyen. / ** Garantie Marport Standard Marine Limited...

  • Page 22: Principaux Éléments

    Door Sensors | V5 | Introduction et présentation Dimensions Capteur d'écartement (standard) & Door Sounder (bouteille XL) Capteur d'écartement mini avec équipement de Capteur d'écartement mini (bouteille stubby) protection slim (bouteille stubby) Principaux éléments Vue externe Conseil : Les capteurs d'écartement ont des marqueurs de couleur sur l'équipement de protection pour savoir où...
  • Page 23 Door Sensors | V5 | Introduction et présentation 1. Capteur de pression 2. Capteur de température 3. Charge positive 4. Charge négative 5. Water switch 6. Bornes de charge ATTENTION : • Ne mettez pas d'objets étrangers dans l'emplacement du capteur de pression et n'essayer pas de l'ouvrir.

  • Page 24: Indicateur De Mode De Fonctionnement

    Door Sensors | V5 | Introduction et présentation Indicateur de mode de fonctionnement Voyant sur transducteur État Situation Opération Voyant Charge La prise du chargeur est Les batteries sont en charge. Pas de voyant connectée. Activé Le capteur est dans l'eau Après une phase ou activé...

  • Page 25: Étapes D'installation

    Door Sensors | V5 | Introduction et présentation Étapes d'installation Cliquez sur une étape d'installation pour accéder directement à la section correspondante. Remarque : Vous pouvez customiser l'affichage des données sur Scala/Scala2 à tout moment. | 24...

  • Page 26: Configuration Du Capteur

    Pourquoi et quand exécuter cette tâche Remarque : Mosa2 ne peut être installé que sur un système d'exploitation macOS. Procédure 1. Double-cliquez sur le fichier *.dmg fournit par Marport. 2. Dans la fenêtre d'installation qui apparaît, faites glisser l'icône de Mosa2 vers l'icône Applications .

  • Page 27: Connecter Le Capteur À Mosa2

    Door Sensors | V5 | Configuration du capteur • Depuis le terminal, entrez sudo spctl --master-disable. • Appuyez sur Entrée. L'option N'importe où s'affiche maintenant dans les options de Sécurité et confidentialité. Connecter le capteur à Mosa2 Pour configurer le capteur, vous devez le connecter à Mosa2 par connexion sans fil. Procédure 1.

  • Page 28: Paramètres Spécifiques Aux Capteurs D'écartement

    Door Sensors | V5 | Configuration du capteur Résultats La page de configuration du capteur s'affiche. Assistance : Si le capteur n'est pas détecté par Mosa2, le problème peut provenir de la connexion sans fil à courte portée de l'ordinateur. 1. Fermez Mosa2. 2.

  • Page 29: Définir Le Type De Capteur Tribord Et Clump

    Door Sensors | V5 | Configuration du capteur 4. Cliquez sur Apply et assurez-vous qu'il y a une coche verte Définir le type de capteur tribord et clump Vous devez définir le type de capteurs tribord et clump (le cas échéant) qui sont installés. Pourquoi et quand exécuter cette tâche Si vous avez un capteur tribord et un capteur clump, vous devez faire cette procédure pour les deux.

  • Page 30: Configurer Les Télégrammes Des Capteurs D'écartement

    Door Sensors | V5 | Configuration du capteur Configurer les télégrammes des capteurs d'écartement Vous devez configurer les télégrammes envoyés par les capteurs bâbord, tribord et clump (si applicable). Avant de commencer Le capteur est connecté à Mosa2. Pourquoi et quand exécuter cette tâche Vous devez configurer les télégrammes pour chaque capteur de panneau.
  • Page 31 Door Sensors | V5 | Configuration du capteur a) Connectez le capteur bâbord (Master) à Mosa2. b) Cliquez sur l'onglet Spread. c) Dans Starboard Telegram (distance bâbord à tribord), choisissez AL, AN, A6 ou AL6. Remarque : Si vous utilisez les capteurs avec un système Scanmar, choisissez entre AL et AL6.

  • Page 32: Profondeur

    Door Sensors | V5 | Configuration du capteur • Fréquence d'émission du capteur bâbord (Tx) : utilise la fréquence ping qui a été configurée. • Clump Tx : fréquence ping configurée - 10 kHz • Starboard Tx : fréquence ping configurée + 10 kHz Par exemple, si la fréquence ping est fixée à...

  • Page 33: Tangage Et Roulis

    Pour désactiver le roulis : dans Pitch and Roll or Roll Activation, sélectionnez No. c) Pour désactiver le tangage : dans Pitch Activation, sélectionnez No. Configurer les capteurs d'écartement compatibles PI Vous pouvez configurer des capteurs d'écartement Marport compatibles PI pour communiquer avec un récepteur Simrad PI. Procédure 1.

  • Page 34: Configurer Les Voies D'émission

    14. Si vous avez un capteur Clump, connectez-le à Mosa2. 15. Dans Spread > Slave Sensor Type , sélectionnez Clump Slave compatible to Marport Master. 16. Si vous avez l'option profondeur, configurez les options comme expliqué ci-dessus. Configurer les voies d'émission Pour les bouteilles XL produites avant S/N 3636606 (voir autocollant sur l'embout du capteur), vous devez configurer correctement les voies Up et Down.

  • Page 35: Calibrer Le Roulis Et Tangage

    3. Si vous avez un firmware V1 sur une bouteille produite après S/N 3636606, des techniciens Marport qualifiés doivent ouvrir la bouteille et connecter le câble Down au connecteur Up de la carte électronique et le câble Up au connecteur Down.
  • Page 36 Door Sensors | V5 | Configuration du capteur a) Retirez tout gréement, manilles et équipements de fixation des panneaux. b) Retirez le chalut attaché aux panneaux. c) À l'aide d'une grue ou d'un chariot élévateur, placez le panneau sur une surface plane, comme un quai ou un emplacement similaire.
  • Page 37 Door Sensors | V5 | Configuration du capteur 1. Roulis 2. Angle d'ouverture : 25-40° 3. Tangage 10. Cliquez sur Apply et assurez-vous qu'il y a une coche verte | 36...

  • Page 38: Paramètres Spécifiques Au Door Sounder

    Procédure Dans TE Uplink Frequency, entrez une fréquence pour le signal vers le navire. Important : Ce paramètre doit être renseigné à l'identique dans les paramétrages du capteur dans Scala/Scala2. Voie Down Procédure 1. Pour le capteur Door Sounder avec indice de cible : vous pouvez sélectionner Down 1 + Down 2 dans NBTE Setup Options si vous souhaitez comparer deux signaux d'émission Down différents...
  • Page 39 Important : La durée d'émission du signal est un paramètre important pour la calibration du capteur. Si vous modifiez la durée d'émission sur un capteur avec un indice de cible déjà calibré, il devra être renvoyé à un bureau de vente Marport pour être calibré de nouveau.

  • Page 40: Indice De Cible

    Important : La fréquence doit être comprise entre 120 et 210 kHz pour un Door Sounder. Important : Ne changez pas la fréquence du signal ping sur un capteur V3 ou il devra être retourné à un bureau de ventes Marport pour être calibré de nouveau. Indice de cible Procédure...

  • Page 41: À Propos Du Gain Variable

    Door Sensors | V5 | Configuration du capteur À propos du gain variable Le gain variable (TVG) est une méthode qui compense l'absorption du signal dans l'eau. L'objectif est d'avoir les cibles ou le fond marin qui s'affichent de la même couleur sur l'échogramme, quelle que soit la distance par rapport au capteur.

  • Page 42: Configurer La Puissance Uplink

    Door Sensors | V5 | Configuration du capteur Configurer la puissance Uplink Vous pouvez augmenter la puissance du signal Uplink pour améliorer la portée du signal vers le navire. Cela est utile si vous avez des interférences ou si la distance du capteur au navire est importante.

  • Page 43: Afficher Les Mesures Tests

    Door Sensors | V5 | Configuration du capteur *Le capteur tribord (esclave) a généralement une durée de vie batterie plus longue qu'un capteur bâbord (maître) (1-2 jours supplémentaires). Remarque : La durée de vie moyenne de la batterie dépend également de la fréquence Uplink, de la portée et des options activées.

  • Page 44: Exporter La Configuration Comme Sauvegarde

    Door Sensors | V5 | Configuration du capteur • Cliquez sur Save to file pour télécharger le fichier. • Ou, cliquez sur Copy to clipboard, puis ouvrez un logiciel de traitement de texte (comme Pages) et appuyez sur Cmd + V. Exporter la configuration comme sauvegarde Vous pouvez exporter tous les paramètres configurés pour le capteur (tels que la durée des signaux pings, la fréquence, la portée, le TVG ...) dans un fichier *.txt.

  • Page 45: Exporter La Configuration Du Capteur Pour L'ajouter Au Récepteur

    Door Sensors | V5 | Configuration du capteur • Cliquez sur Save to file pour télécharger le fichier sur l'ordinateur. • Ou, cliquez sur Copy to clipboard, puis ouvrez un logiciel de traitement de texte (comme Pages) et appuyez sur Cmd + V. Exporter la configuration du capteur pour l'ajouter au récepteur Vous pouvez exporter dans un fichier XML les paramètres du capteur que vous avez configurés dans Mosa2.
  • Page 46 Door Sensors | V5 | Configuration du capteur • Cliquez sur Save to file pour télécharger le fichier XML sur l'ordinateur. • Ou, cliquez sur Copy to clipboard, puis ouvrez un logiciel de traitement de texte (comme Pages) et appuyez sur Cmd + V. 5.

  • Page 47: Configuration Du Système Et Affichage

    Apprenez à configurer le récepteur pour pouvoir recevoir et afficher les données des capteurs de panneaux. Remarque : Ce guide fait référence aux versions suivantes : Scala 01.06.06-01.06.34, Scala2 02.02. Si vous utilisez une autre version, l'interface visuelle et les options peuvent varier.
  • Page 48 Door Sensors | V5 | Configuration du système et affichage 3. Cliquez sur l'onglet Add from Marport Sensor Config Utility. 4. Cliquez sur Browse et sélectionnez le fichier XML. Les informations sur le capteur s'affichent. 5. Sélectionnez un nœud dans la liste de gauche. Les nœuds en vert sont déjà utilisés.

  • Page 49: Ajouter Le Capteur Manuellement

    • Vous pouvez maintenant configurer l'affichage des données reçues dans Scala/Scala2. Ajouter le capteur manuellement Vous pouvez ajouter le capteur au récepteur à partir de Scala/Scala2, en entrant les mêmes paramètres que ceux dans Mosa2. Ajouter les capteurs au récepteur 1.
  • Page 50 Bottom Explorer Bottom Explorer (V3) • Chalut simple : 24, 27 indice de cible • Chaluts jumeaux : 24, (FIRM129) 27, 124 Marport Capteur PI Sensor PI capteur capteur d'écartement d'écartement compatible PI † *Les options dépendent du firmware installé. / † Ajoutez uniquement le capteur master (maître).

  • Page 51: Configurer Des Paramètres Du Capteur

    Important : Assurez-vous que les paramètres que vous entrez ici sont les mêmes que dans Mosa2. Capteurs d'écartement Nom du capteur affiché dans Scala/Scala2 et ses caractéristiques. Ce paramètre permet de détecter le signal du capteur parmi d'autres signaux de capteurs ou d'écho-sondeurs. Modifiez-le uniquement si vous rencontrez des problèmes pour recevoir des données.
  • Page 52 Cliquez sur Apply quand vous avez fini. Capteurs d'écartement Marport compatibles PI Nom du capteur affiché dans Scala/Scala2 et ses caractéristiques. Ce paramètre permet de détecter le signal du capteur parmi d'autres signaux de capteurs ou d'écho-sondeurs. Modifiez-le uniquement si vous rencontrez des problèmes pour recevoir des données.
  • Page 53 Cliquez sur Configure pour modifier les filtres appliqués aux données entrantes. Les filtres sont particulièrement utiles pour réduire les interférences sur les échogrammes. Conseil : Veuillez consulter le guide utilisateur de Scala/Scala2 pour plus d'informations sur les filtres. Cliquez sur Apply quand vous avez fini.
  • Page 54 Remarque : Le Door Sounder avec indice de cible calibré est appellé Bottom Explorer dans Scala/Scala2. Nom du capteur affiché dans Scala/Scala2 et ses caractéristiques. Ce paramètre permet de détecter le signal du capteur parmi d'autres signaux de capteurs ou d'écho-sondeurs. Modifiez-le uniquement si vous rencontrez des problèmes pour recevoir des données.
  • Page 55 Door Sensors | V5 | Configuration du système et affichage 6 Cliquez sur Configure pour modifier les filtres appliqués aux données entrantes. Conseil : Veuillez consulter le guide utilisateur de Scala/Scala2 pour plus d'informations sur les filtres. Ne modifiez pas ce paramètre.

  • Page 56: Configurer L'affichage Des Données

    Configurer l'affichage des données Vous pouvez afficher les mesures prises par les capteurs (comme les mesures de distances entre panneaux, la profondeur, le roulis et tangage...) sur des pages du logiciel Scala/Scala2. Pourquoi et quand exécuter cette tâche Les mesures des capteurs sont affichées dans les parties Données capteurs /...
  • Page 57 Door Sensors | V5 | Configuration du système et affichage Ouvrez les tableaux de bord, puis allez à Mx et glissez Vue 3D des panneaux sur une page. 5. Pour changer le modèle de panneau ou de clump : a) Dans le coin supérieur gauche de l'écran, cliquez sur Menu >...
  • Page 58 Door Sensors | V5 | Configuration du système et affichage 7. Pour modifier l'angle de vue des panneaux, cliquez avec le bouton droit sur la vue 3D et choisissez : • Caméra horizontale pour voir les portes de face : Ou de l'arrière : •...
  • Page 59 Door Sensors | V5 | Configuration du système et affichage • Caméra libre pour ajuster vous-même l'angle de vue, en maintenant le clic sur les panneaux pour les bouger. 8. Pour afficher ou masquer le fond, cliquez avec le bouton droit sur la vue 3D et sélectionnez ou non Afficher le fond.

  • Page 60: Afficher L'écartement D'un Chalut Simple

    Door Sensors | V5 | Configuration du système et affichage 10. Lorsque vous avez terminé de customiser les pages, vous devez désactiver le mode Customiser : cliquez de nouveau sur Menu > Customiser. Afficher l'écartement d'un chalut simple Avant de commencer Vous avez besoin de capteurs capteur d'écartement qui envoient la distance entre les panneaux bâbord et tribord.

  • Page 61: Afficher L'écartement De Chaluts Jumeaux

    Door Sensors | V5 | Configuration du système et affichage La courbe devient verticale. Vous pouvez voir la distance entre les panneaux bâbord et tribord. 5. Si vous avez une version de firmware 08.03 et supérieure, vous pouvez afficher le niveau de la batterie sur le graphique.
  • Page 62 Door Sensors | V5 | Configuration du système et affichage Les distances entre le panneau bâbord et le panneau tribord, ainsi qu'entre le panneau bâbord et le clump sont affichées. 3. Cliquez avec le bouton droit sur le titre du graphique et cliquez sur Indicateur de batterie pour afficher le niveau de batterie du capteur.
  • Page 63 Door Sensors | V5 | Configuration du système et affichage Vous pouvez maintenant voir les distances entre : • panneau bâbord et panneau tribord, • panneau bâbord et clump, • clump et panneau tribord. Remarque : Cliquez avec le bouton droit sur le tracé et cliquez sur Courbe d'écartement chalut simple lorsque vous passez en chalut simple.
  • Page 64 Door Sensors | V5 | Configuration du système et affichage • Ou cliquez et faites glisser un Diagramme d'écartement pour chaluts jumeaux pour afficher uniquement le diagramme. Vous pouvez maintenant voir les distances entre : • panneau bâbord et panneau tribord, •...

  • Page 65: Afficher Des Échogrammes De Door Sounder

    Door Sensors | V5 | Configuration du système et affichage Afficher des échogrammes de Door Sounder Vous pouvez afficher les échogrammes des capteurs Door Sounder afin de voir comment les panneaux sont placés par rapport au fond. Procédure 1. Dans le coin supérieur gauche de l'écran, cliquez sur Menu >...

  • Page 66: Modifier La Distance Du Door Sounder Avec Le Fond

    Door Sensors | V5 | Configuration du système et affichage Modifier la distance du Door Sounder avec le fond Vous pouvez modifier la distance à laquelle l'échogramme du Door Sounder commence. Pourquoi et quand exécuter cette tâche Par défaut, l'échogramme s'affiche à partir de la position du capteur. Vous pouvez augmenter la distance à...
  • Page 67 Door Sensors | V5 | Configuration du système et affichage | 66...

  • Page 68: Installation

    Door Sensors | V5 | Installation Installation Apprenez comment installer des capteurs de panneaux sur le chalut. Principes d'installation Les capteurs doivent être installés dans des fourreaux soudés aux panneaux de chalut. Lisez attentivement ces principes d'installation avant d'installer les fourreaux pour les capteurs. Angle d'attaque L'angle d'attaque est l'angle du panneau par rapport à...
  • Page 69 Door Sensors | V5 | Installation Angles d'ouverture et d'inclinaison des capteurs d'écartement Les angles d'ouverture et d'inclinaison dépendent de l'installation du fourreau sur le panneau. L'angle d'ouverture est l'angle horizontal du fourreau par rapport au panneau. Il doit être compris entre 25°...
  • Page 70 Door Sensors | V5 | Installation Angles de roulis des capteurs d'écartement L'angle de roulis que les capteurs doivent avoir dépend de l'inclinaison des panneaux lors des opérations de pêche. Si les panneaux sont droits lorsqu'ils sont remorqués, vous pouvez appliquer un angle de roulis de 90°.
  • Page 71 Door Sensors | V5 | Installation Angles pour les capteurs Door Sounder Pour les capteurs Door Sounder, le sondeur vers le fond doit avoir un angle de roulis de 25° par rapport au panneau. Sinon, le panneau perturbera le signal. L'angle d'attaque doit être compris entre 25 et 40°.

  • Page 72: Installer Les Fourreaux Pour Capteurs

    1. Vous pouvez utilisez des dessins de fourreaux pour marquer la forme à couper : Annexe C : Dessins techniques de fourreaux à la page 99. Remarque : Demandez à votre bureau de ventes local Marport des modèles à l'échelle de fourreaux pour panneaux. | 71...
  • Page 73 Door Sensors | V5 | Installation 2. Coupez des ouvertures circulaires dans les panneaux. 3. Lorsque vous installez la barre d'alignement dans le fourreau du capteur : Remarque : Les capteurs bâbord et tribord doivent être orientés de manière à pouvoir communiquer entre eux.
  • Page 74 Door Sensors | V5 | Installation a) Soudez seulement quelques points sur les deux côtés du fourreau pour le maintenir sur le panneau. b) Insérez le capteur dans la barre d'alignement à l'intérieur du fourreau. Vous pouvez décaler la barre d'alignement pour ajuster le roulis du capteur (voir Fourreau pour bouteilles XL (capteur d'écartement standard &...
  • Page 75 Door Sensors | V5 | Installation Remarque : Assurez-vous qu'il y a suffisamment d'espace entre la cage de protection et le fourreau du capteur, de sorte que si la cage se plie, vous pourrez toujours retirer le capteur. | 74...

  • Page 76: Installer Les Capteurs D'écartement

    Door Sensors | V5 | Installation Installer les capteurs d'écartement Vous devez installer les capteurs d'écartement dans des fourreaux soudés aux panneaux du chalut. Avant de commencer Pour pouvoir installer les capteurs sur les panneaux, vous devez avoir des fourreaux spécialement conçus pour les accueillir, qui sont soudés aux panneaux du chalut.

  • Page 77: Chaluts Jumeaux

    Door Sensors | V5 | Installation Chaluts jumeaux Avant de commencer Pour des chaluts jumeaux, vous avez besoin de : • Un capteur bâbord (maître/master) • Un capteur tribord (esclave/slave) • Un capteur clump Procédure 1. Retirez la vis qui maintient le couvercle du fourreau. 2.

  • Page 78: Installer Les Capteurs Door Sounder

    Door Sensors | V5 | Installation Installer les capteurs Door Sounder Vous devez installer les capteurs Door Sounder dans des fourreaux soudés aux panneaux du chalut. Avant de commencer Pour installer des capteurs Door Sounder sur les panneaux, vous devez avoir des fourreaux spécialement conçus pour ces capteurs, qui sont soudés aux panneaux du chalut.

  • Page 79: Entretien Et Maintenance

    Lisez cette section pour avoir des informations de maintenance et de résolution de problèmes. Vérification des interférences Vous pouvez vérifier s'il y a du bruit qui interfère avec la réception des signaux. Analyseur de spectre L'image suivante explique les principales parties de l'analyseur de spectre sur Scala/Scala2. | 78...
  • Page 80 Door Sensors | V5 | Entretien et maintenance Démarrer / arrêter l'analyseur de 10 Marqueur : afficher la fréquence et les niveaux spectre de bruit (dB) à l'emplacement du pointeur de la souris sur le graphique. 2 Interférences acoustiques Pic : 3 Impulsions des capteurs (PRP) •...

  • Page 81: Vérifier Les Interférences Acoustiques

    Analyseur de spectre à la page 78 pour plus de détails sur l'affichage de l'analyseur de spectre. Procédure 1. Dans le coin supérieur gauche de la page Scala/Scala2, cliquez sur Menu > Mode expert et entrez le mot de passe copernic.
  • Page 82 Door Sensors | V5 | Entretien et maintenance 6. Pour voir les mesures maximales, moyennes et en temps réel du niveau de bruit à une fréquence spécifique, sélectionnez Marqueur sur le côté gauche de l'écran et déplacez la souris sur le graphique.
  • Page 83 Door Sensors | V5 | Entretien et maintenance 4. Allez aux données Hydrophone, puis faites glisser les données Spectre sur une page. Ces données n'apparaissent que lorsque l'analyseur de spectre est lancé. 5. L'analyseur de spectre s'affiche. Vous pouvez afficher jusqu'à 6 analyseurs de spectre en même temps.
  • Page 84 Door Sensors | V5 | Entretien et maintenance • Temps réel: le dernier niveau de bruit (dBV) le plus élevé enregistré et sa fréquence. • Max: le niveau de bruit le plus élevé enregistré depuis le début du spectre et sa fréquence. 8.

  • Page 85: Recharger Le Capteur

    14. Cliquez avec le bouton droit sur l'adresse IP du récepteur dans la barre d'état et cliquez sur Arrêter le spectre. Recharger le capteur Rechargez le capteur quelque soit son niveau de batterie avec le chargeur Marport de base ou le multi-chargeur Medusa II. Pourquoi et quand exécuter cette tâche Le capteur utilise des batteries lithium-ion.

  • Page 86: Entretien

    Entretien Lisez cette section pour savoir comment bien entretenir le capteur. Seul un revendeur agréé Marport peut effectuer des opérations de maintenance sur les composants internes des capteurs. La garantie deviendra nulle si quelqu'un d'autre qu'un revendeur agréé effectue ces opérations.
  • Page 87 Door Sensors | V5 | Entretien et maintenance Vérifiez régulièrement que le capteur est propre. Si ce n'est pas le cas : • Enlevez les organismes marins avec un bâton ou un tourne-vis. • Nettoyez la boue ou les débris avec de l'eau chaude. ATTENTION : N'utilisez pas de matériaux hautement abrasifs et ne lavez pas à...

  • Page 88: Check-List De Maintenance Et D'entretien

    -10 °C et 70 °C. • Si vous stockez le capteur pendant une longue période, rechargez-le de temps en temps. Sinon, les batteries peuvent devenir inutilisables. Tous les 2 ans Retournez le capteur à un revendeur Marport agréé pour inspection et entretien. | 87...

  • Page 89: Aide

    Door Sensors | V5 | Entretien et maintenance Aide Lisez cette section pour savoir comment résoudre des problèmes courants. Un message d'erreur empêche Mosa2 de s'ouvrir Mosa2 affiche un message d'erreur disant qu'il ne peut pas être ouvert. Les préférences de sécurité de l'ordinateur ne vous permettent pas d'ouvrir des logiciels non téléchargés depuis l'App Store.

  • Page 90: Les Données Dans Scala/Scala2 Sont Incorrectes

    4. À partir du fichier DMG, réinstallez Mosa2. Les données dans Scala/Scala2 sont incorrectes Les données affichées dans Scala/Scala2 sont incorrectes. Pour les capteurs avec échogrammes, l'échogramme est bruité. Il y a des interférences de signaux.

  • Page 91: L'échogramme Est Fixe Et Bleu

    Medium ou High. L'échogramme est fixe et bleu L'échogramme affiché sur Scala/Scala2 est complètement bleu. Aucune ligne jaune ne se déplace au-dessus de l'échogramme, ce qui signifie qu'aucune donnée sonar n'est reçue. La fréquence du sondeur est peut être en dehors de la plage de fréquence dans laquelle elle devrait être.

  • Page 92: Les Données De Distances Sont Incorrectes Ou Irrégulières

    à la page 29. Les données de distances sont incorrectes ou irrégulières Les distances d'écartement affichées dans Scala/Scala2 ne correspondent pas à la réalité ou les valeurs de distance sont très irrégulières. Le seuil du niveau de détection du capteur est trop bas.
  • Page 93 Les télégrammes pour les distances d'écartement que vous avez entrés dans Mosa2 et ceux que vous avez entrés sur la page du récepteur dans Scala/Scala2 ne sont pas les mêmes. • Comparez les télégrammes que vous avez configurés dans Mosa2 et ceux que vous avez entrés dans la page du récepteur.

  • Page 94: Contacter Le Support

    Door Sensors | V5 | Entretien et maintenance Contacter le support Vous pouvez contacter votre revendeur local si vous avez besoin d'entretien sur vos produits Marport. Vous pouvez également nous contacter aux coordonnées suivantes : FRANCE ISLANDE Marport France SAS Marport EHF 8, rue Maurice Le Léon...

  • Page 95: Annexes

    Door Sensors | V5 | Annexes Annexes Annexe A : Plan de fréquence Il est important de planifier soigneusement la configuration de vos capteurs avant de les ajouter au système. Vous pouvez créer un tableau avec une liste de fréquences et le compléter lorsque vous ajoutez des capteurs.
  • Page 96 Door Sensors | V5 | Annexes C-4/CH5 42700 C-4/CH6 43300 C-5/CH1 42024 C-5/CH2 41690 C-5/CH3 41285 C-5/CH4 41060 C-5/CH5 42900 C-5/CH6 43400 C-6/CH1 39062 C-6/CH2 39375 C-6/CH3 39688 C-6/CH4 40000 C-6/CH5 40312 C-6/CH6 40625 C-7/CH1 38906 C-7/CH2 39219 C-7/CH3 39531 C-7/CH4 39844 C-7/CH5...
  • Page 97 Door Sensors | V5 | Annexes Fréquences et intervalles Les diagrammes ci-dessous montrent la largeur de bande des différents types de capteurs Marport et les intervalles à respecter lors de l'ajout d'autres capteurs. Illustration 5 : Capteurs PRP (par ex. capteurs Catch, Trawl Speed, capteurs capteur d'écartement...) Exemple : Si la fréquence du capteur est de 40 kHz, aucun autre capteur ne devrait être présent sur...
  • Page 98 Door Sensors | V5 | Annexes Exemples d'attributions de fréquence • Nous recommandons d'attribuer des fréquences comprises entre 34 et 56 kHz pour les hydrophones à large bande et entre 41 kHz et 44 kHz pour les hydrophones à bande étroite. •...
  • Page 99 Door Sensors | V5 | Annexes | 98...

  • Page 100: Annexe C : Dessins Techniques De Fourreaux

    Door Sensors | V5 | Annexes Annexe C : Dessins techniques de fourreaux Dessins pour fabriquer des fourreaux à souder sur les panneaux des chaluts. Contactez votre bureau Marport local pour obtenir des modèles en dimensions réelles. Angle d'attaque des fourreaux | 99...

  • Page 101: Fourreau Pour Bouteilles Xl (Capteur D'écartement Standard & Door Sounder)

    Door Sensors | V5 | Annexes Fourreau pour bouteilles XL (capteur d'écartement standard & Door Sounder) | 100...
  • Page 102 Door Sensors | V5 | Annexes | 101...
  • Page 103 Door Sensors | V5 | Annexes | 102...
  • Page 104 Door Sensors | V5 | Annexes | 103...
  • Page 105 Door Sensors | V5 | Annexes | 104...
  • Page 106 Door Sensors | V5 | Annexes | 105...
  • Page 107 Door Sensors | V5 | Annexes | 106...

  • Page 108: Fourreau Pour Mini Capteur D'écartement

    Door Sensors | V5 | Annexes Fourreau pour mini capteur d'écartement | 107...
  • Page 109 Door Sensors | V5 | Annexes | 108...
  • Page 110 Door Sensors | V5 | Annexes | 109...
  • Page 111 Door Sensors | V5 | Annexes | 110...

  • Page 112: Fourreau Pour Mini Capteur D'écartement Avec Équipement De Protection Slim

    Door Sensors | V5 | Annexes Fourreau pour mini capteur d'écartement avec équipement de protection Slim | 111...

  • Page 113: Annexe D : Installation Sur Des Panneaux Poly Jupiter

    Door Sensors | V5 | Annexes Annexe D : Installation sur des panneaux Poly Jupiter | 112...
  • Page 114 Door Sensors | V5 | Annexes | 113...

  • Page 115: Annexe E : Instructions Générales D'installation Et Dessins

    Door Sensors | V5 | Annexes Annexe E : Instructions générales d'installation et dessins | 114...

  • Page 116: Index

    Door Sensors | Index | 115 Index Caractères spéciaux Incorrect Lost Écartement Petites Fréquence Durée d'émission du signal Télégrammes Durée de vie batterie Échogramme Bleu Bruité Faux Entrée d'eau Entretien Externe Interne Affichage des données Procédure Courbe d'écartement chalut Exporter la configuration Diagramme d'écartement pour chalut double fichier txt Échogramme Fichier XML...
  • Page 117 Door Sensors | Index | 116 Incorrect Offset Indicateurs Installer Capteur d'écartement Scala Door Sounder Paramètres du capteur Interférences acoustiques Signaux Réglages Spécifications techniques Spectre Mesures Télégramme Modes de fonctionnement Transducteur Mosa Type de capteur esclave (Slave Sensor Type) Autoriser les applications téléchargées de...
