Brancher le multiplexeur NMEA
Vous pouvez connecter les multiplexeurs NMEA ShipModul MiniPlex-3E-N2K ou Miniplex-3E de
deux manières différentes, selon que vous disposez ou non d'un réseau avec un serveur DHCP.
Réseau Ethernet

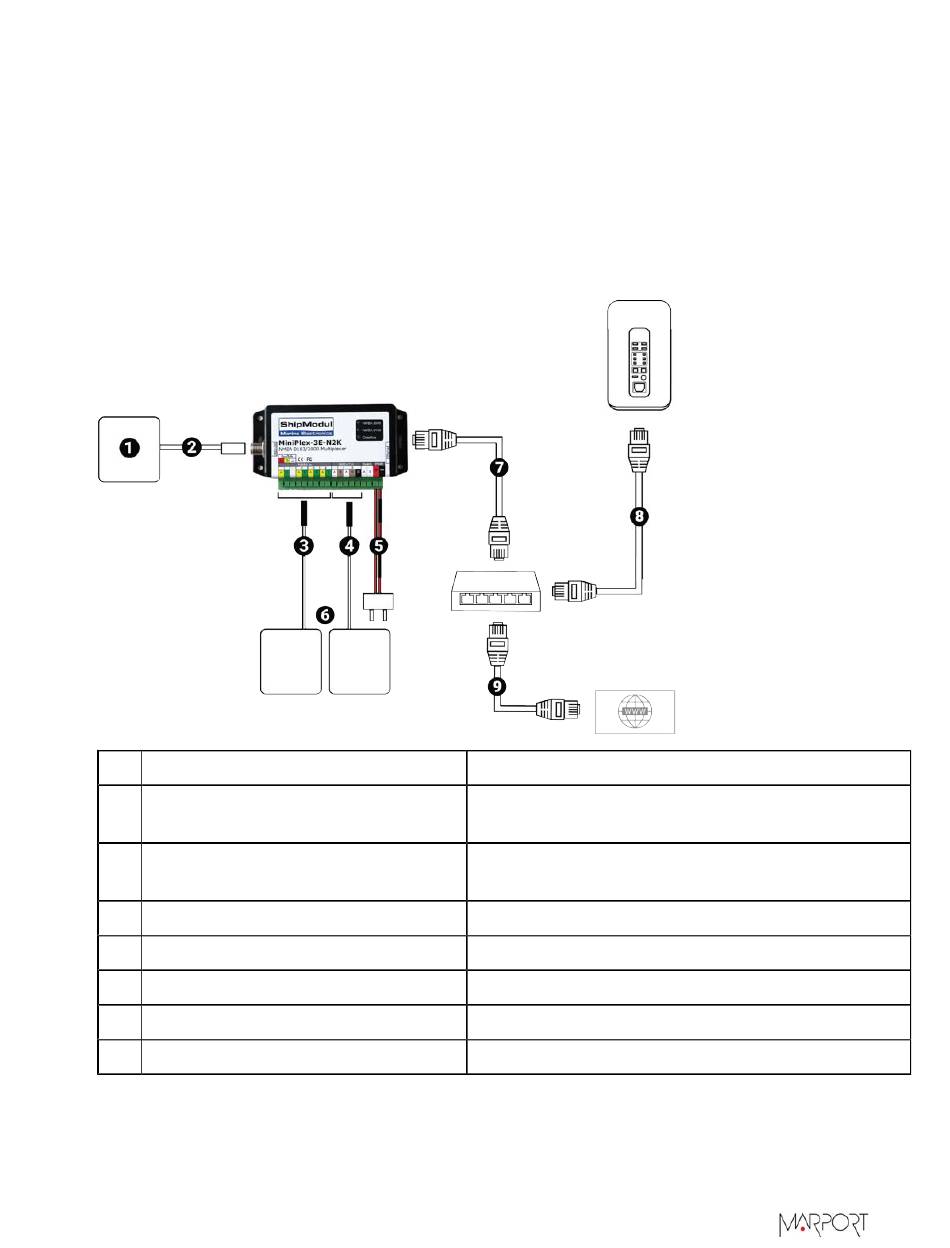

Connectez le multiplexeur selon le schéma suivant si :
• Vous avez un switch Ethernet
• Vous avez un réseau Ethernet filaire avec un serveur DHCP
Câble
1
Bus NMEA2000 (uniquement
Miniplex-3E-N2K)
2
Bus d'entrée NMEA0183 (peut être
branché sur les entrées 1 à 4)
3
Bus de sortie NMEA 0183
4
Câbles d'alimentation
5
Câble Ethernet
6
Câble Ethernet
7
Câble Ethernet
Connecté à
Périphérique émetteur de NMEA2000
Périphérique émetteur de NMEA0183
Périphérique récepteur de NMEA0183
Alimentation 12V DC
Switch Ethernet
Ordinateur (Port Ethernet à droite)
Routeur
