Recevoir des données hydrophone sur deux systèmes
Si vous avez deux systèmes différents, vous pouvez recevoir sur les deux systèmes des données
provenant d'un hydrophone connecté à l'un des systèmes.
Pourquoi et quand exécuter cette tâche
La procédure suivante explique comment recevoir des données sur un système Mx Marport à partir
d'un hydrophone actif connecté à un autre système.
Procédure

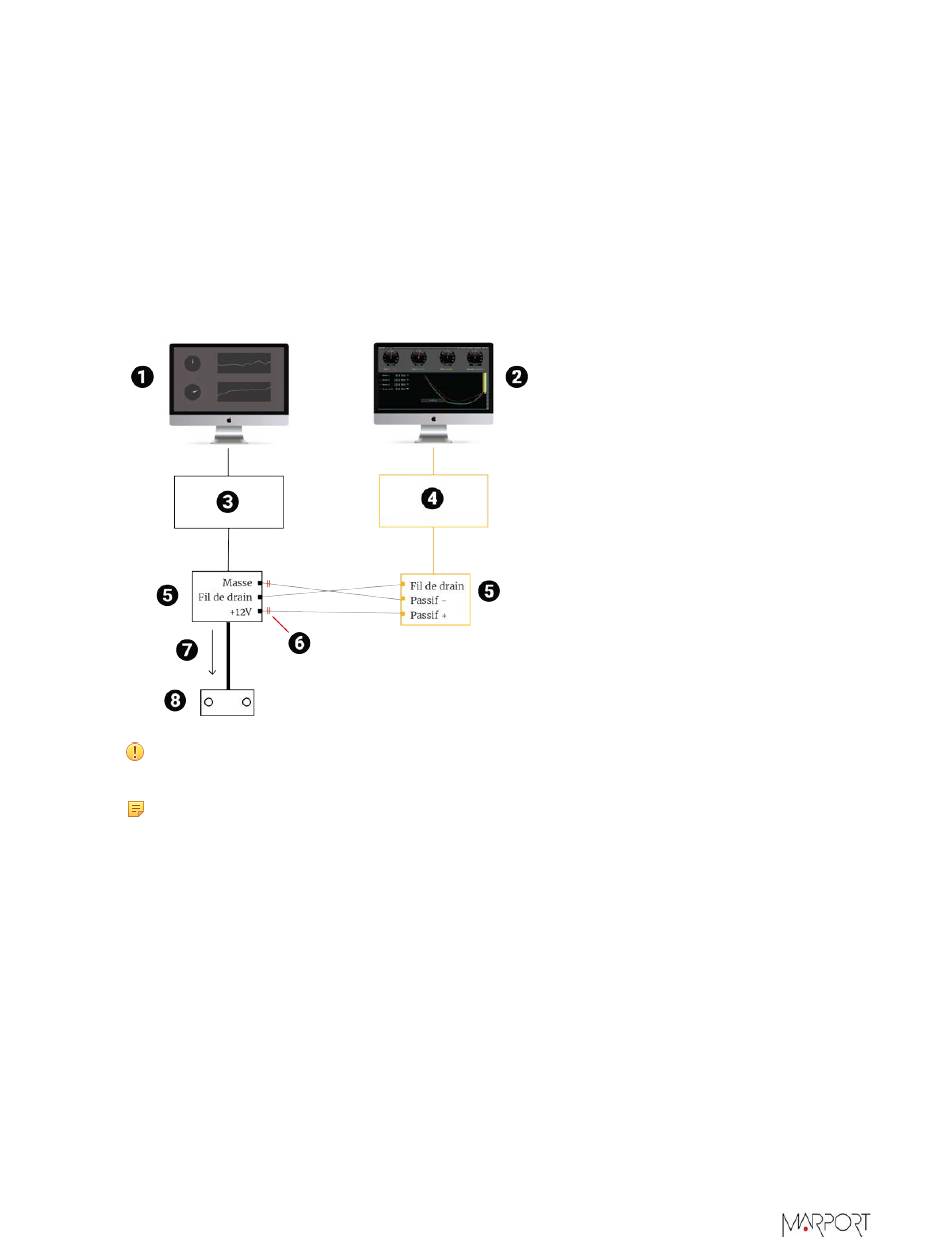

1. Pour recevoir des données d'un système Scanmar ou d'un autre système Marport, connectez
un câble multiconducteur blindé comme expliqué ci-dessous :
Important : Utilisez des condensateurs céramiques de 10 μF/25V. Ils sont nécessaires
pour bloquer l'alimentation électrique.
Remarque : Le système principal doit être allumé pour que le système secondaire
fonctionne.
2. Pour recevoir des données d'un système Simrad PI, connectez un câble multiconducteur blindé
comme expliqué ci-dessous :
Système M6 | V4 | Installation
1. Système principal: données reçues
sur Scanmar ou deuxième système Mx
Marport.
2. Système secondaire: données reçues
sur un système Mx Marport.
3. Récepteur Scanmar ou Marport
4. Récepteur Mx Marport.
5. Boîtes de jonction
6. Utilisez des condensateurs en
céramique pour bloquer l'alimentation.
7. Alimentation de la boîte de jonction
vers l'hydrophone.
8. Hydrophone actif
| 37
