Câblage des hydrophones
Vous devez connecter l'hydrophone à une boîte de jonction.
Les instructions de câblage suivantes concernent les hydrophones vendus actuellement par Marport
: NC-1-05, NC-1-06, NC-1-07 et NC-1-08.
Pour plus d'informations sur les hydrophones obsolètes, veuillez contacter le support Marport.

Hydrophone passif

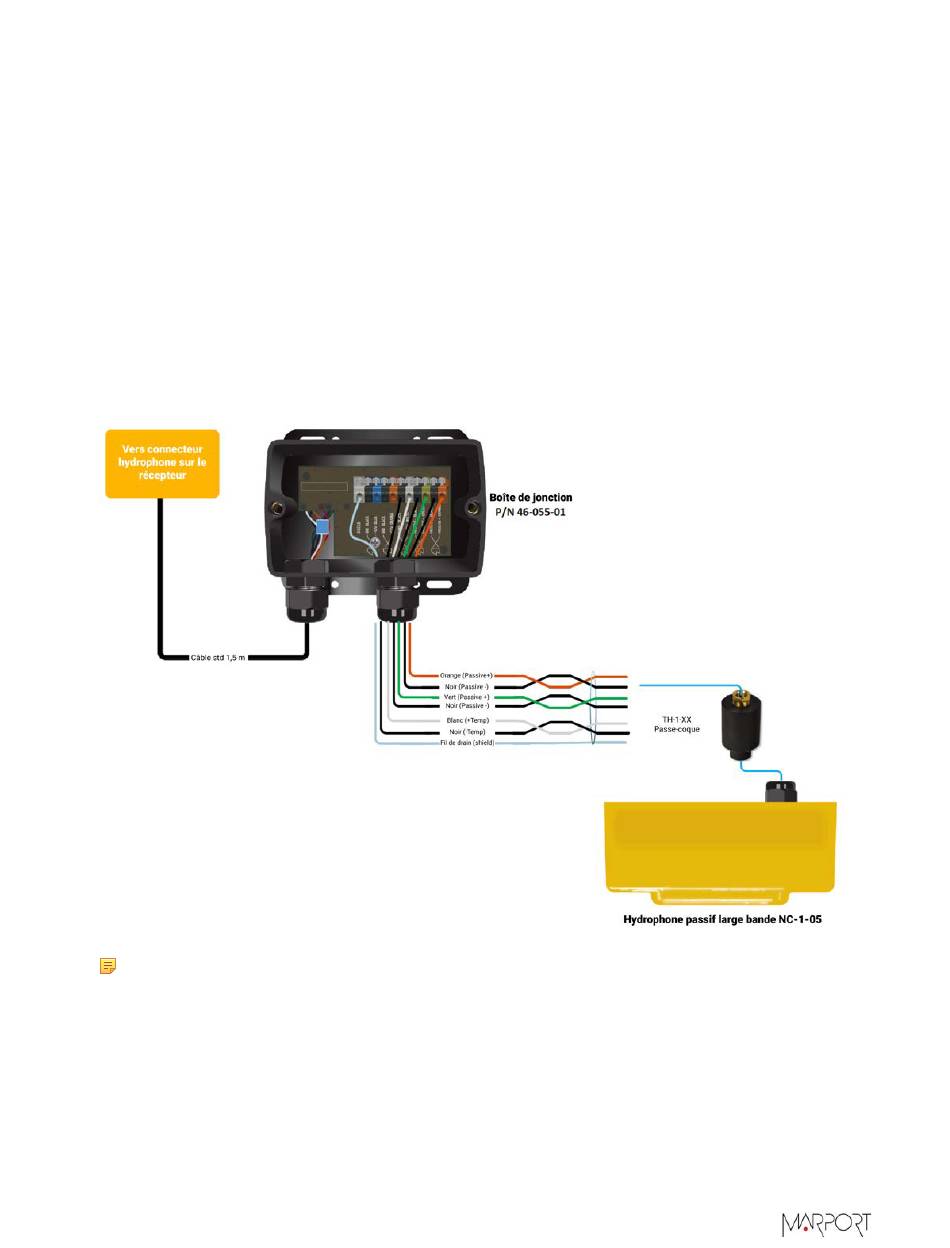

Nous recommandons le câblage suivant pour l'installation de l'hydrophone passif à large bande
NC-1-05.
Largeur de faisceau :
• 55° x 55° : connectez uniquement la cellule avec des fils noirs + verts
• 55° x 35° : connectez les deux cellules
Remarque : Pour recevoir la température de l'eau depuis les hydrophones Marport : sur les
systèmes M3, M5 et M6, connectez-les à l'entrée hydrophone CTN H1 ou H2. Sur un système
M4, connectez-les à l'entrée hydrophone 1 ou 2 à l'aide d'une boîte de jonction convertisseur
NMEA (P/N: NC-2-TEMP).
