Connexion WiFi / Pas de réseau Ethernet

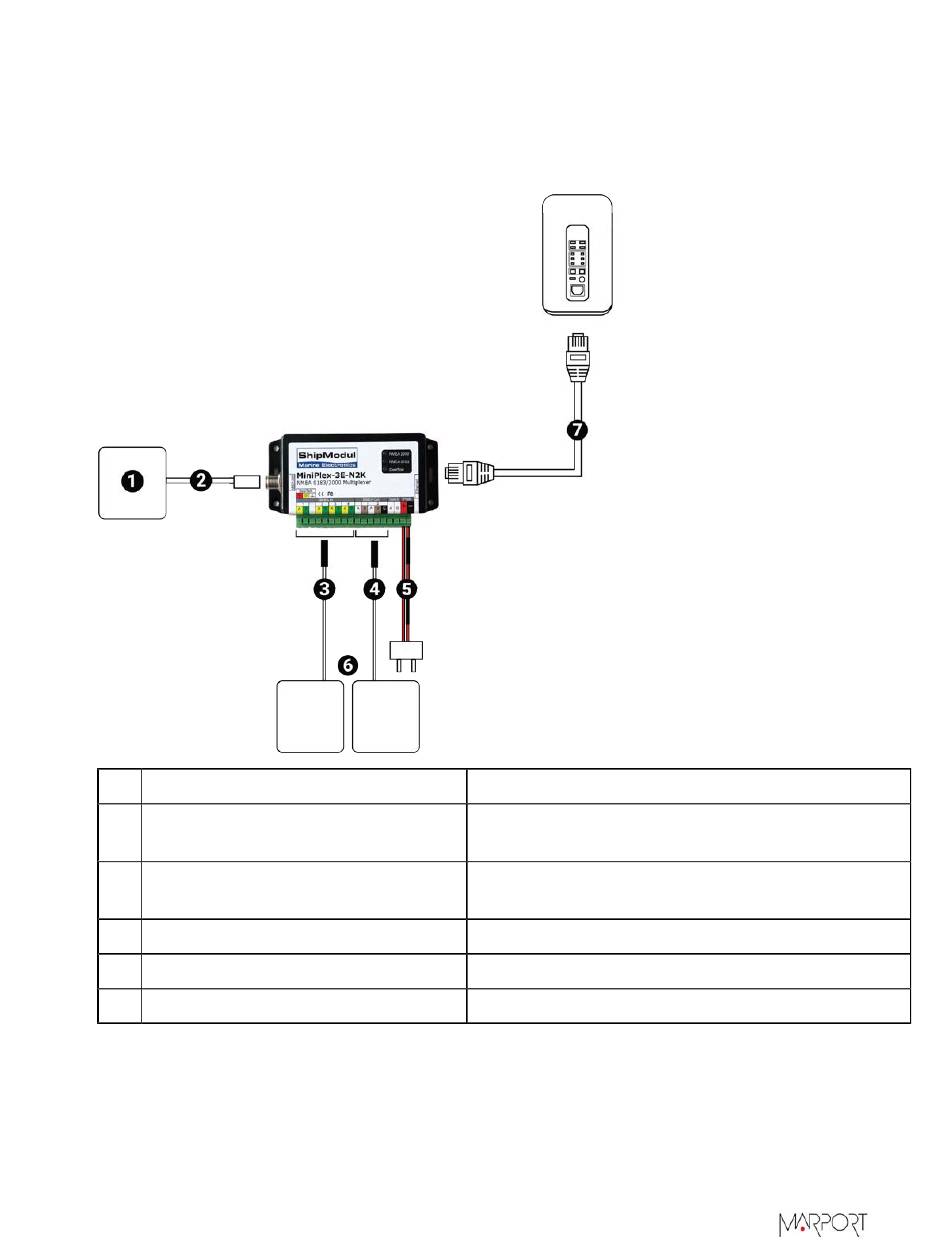

Connectez le multiplexeur selon le schéma suivant si :
• Vous vous connectez à Internet par un réseau WiFi,
• ou vous n'avez pas de réseau Ethernet.
Câble
1
Bus NMEA2000 (uniquement
Miniplex-3E-N2K)
2
Bus d'entrée NMEA0183 (peut être
branché sur les entrées 1 à 4)
3
Bus de sortie NMEA 0183
4
Câbles d'alimentation
5
Câble Ethernet
Connecté à
Périphérique émetteur de NMEA2000
Périphérique émetteur de NMEA0183
Périphérique récepteur de NMEA0183
Alimentation 12V DC
Ordinateur (Port Ethernet à droite)
Système M6 | V4 | Installation
| 49
