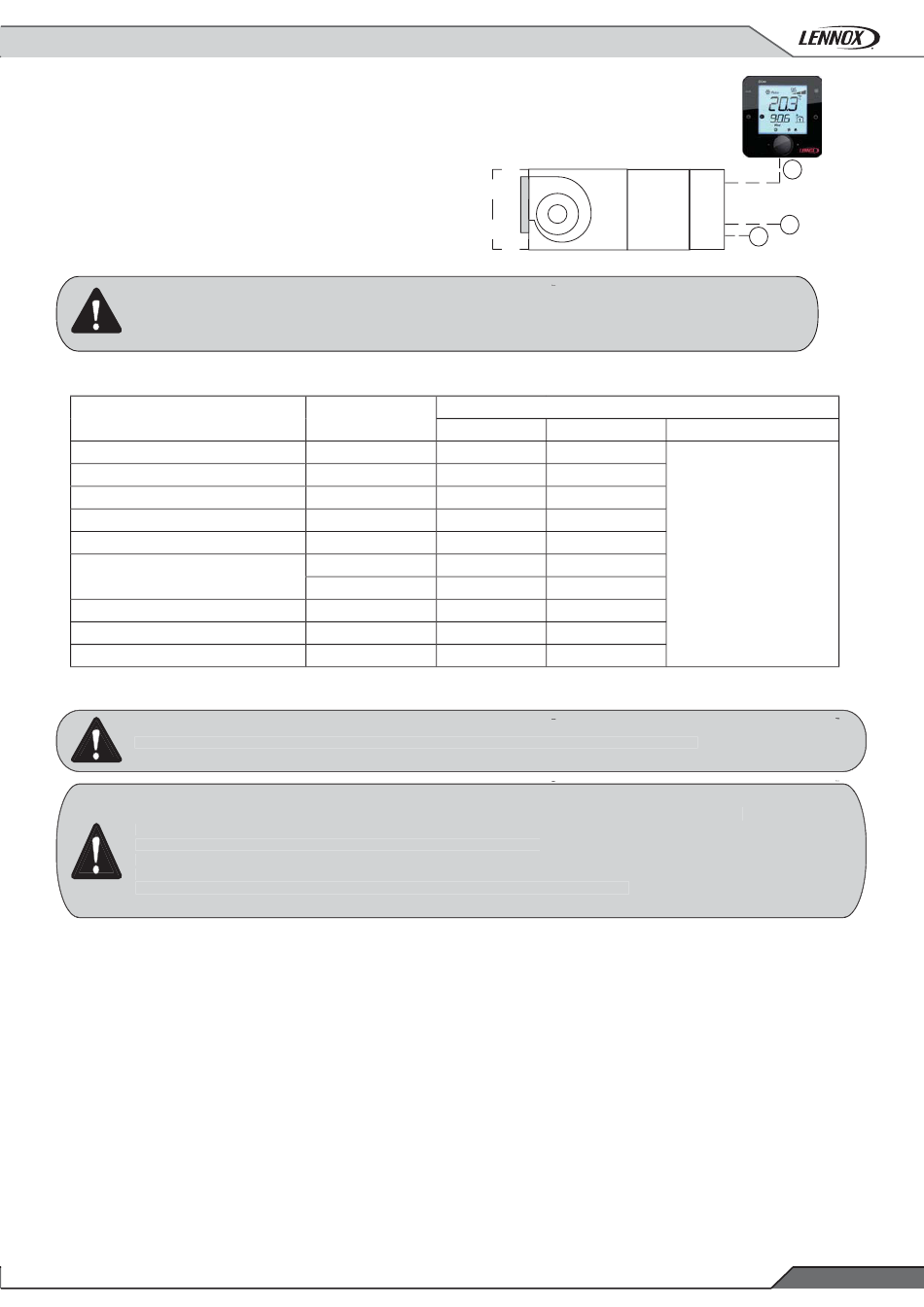

1.- CARACTÉRISTIQUES GÉNÉRALES
1.5.- RACCORDEMENTS ÉLECTRIQUES
1 Alimentation électrique
2 Alimentation électrique avec batterie électrique (tailles 007 a
020).
3 Raccordement au contrôle.
POUR RÉALISER LES RACCORDEMENTS ÉLECTRIQUES SUIVRE LES SCHÉMAS ÉLECTRIQUES
DE L'UNITÉ
MODÉLE
AWH 002
AWH 003
AWC/H 007
AWC/H 008
AWC/H 010
AWC/H 012
AWC/H 015
AWC/H 018
AWC/H 020
Veuillez tenir compte des réglementation locale, régionale ou nationale en vigueur pour installer l'unité.
INSTRUCTIONS D'INSTALLATION DU CÂBLE DU CONTRÔLEUR (POUR ÉVITER DES INTERFERENCES):
• Utilisez un câble isolé de 15m fourni avec terminal ( 3 fi ls + isolement).
• Séparez le câblage de tout autre câble d'alimentation au moins 500 mm.
• Séparez le câblage de lampes d'halogène, tubes fl uorescents... au moins 500 mm.
• Séparez le câblage de sources de fréquence par radio, émetteurs par radio... au moins 500 mm.
NE PAS ENROULER LE CÂBLE EN TROP, SECTIONNER LE CÂBLE CÔTÉ TERMINAL.
AQUALEAN - AWC/AWH - MIL118F-0413 / 03-2016
VOLTAGE
50Hz
1
230V / 1Ph
3 X 1,5 mm²
230V / 1Ph
3 X 1,5 mm²
230V / 1Ph
3 X 2,5mm²
230V / 1Ph
3 X 2,5mm²
230V / 1Ph
3 X 6mm²
230V / 1Ph
3 X 6mm²
400V / 3Ph+N
5 X 2,5mm²
400V / 3Ph+N
5 X 2,5mm²
400V / 3Ph+N
5 X 4mm²
400V / 3Ph+N
5 X 4mm²
P.E
BE
Nº DE CÂBLES X SECTION
2
-
-
3 X 10mm²
3 X 10mm²
3 X 16mm²
3 X 16mm²
5 X 6mm²
5 X 6mm²
5 X 10mm²
5 X 10mm²
3
2
1
3
5 X 1 mm² blindé
