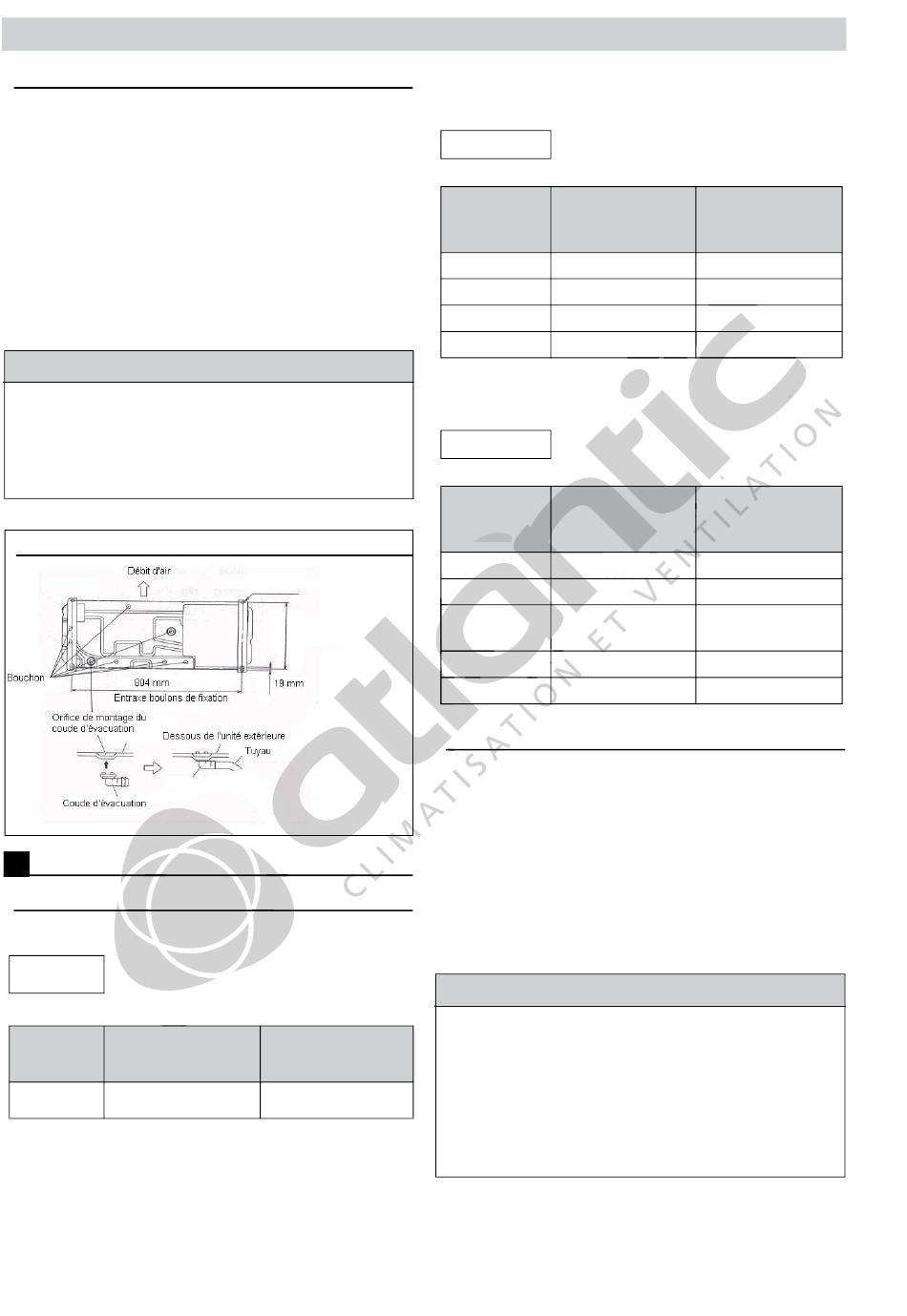

3.2 Installation de l'unité extérieure
1) Position des boulons d'ancrage.
• Installer les boulons d'ancrage de façon qu'ils assurent
une résistance suffisante.
2) Traitement des eaux d'évacuation.
• De l'eau s'écoulant de l'unité extérieure pendant le
chauffage, installer la liaison d'évacuation (PIECES
STANDARD) et la connecter à un tuyau du commerce
de 16 mm.
• Lors de l'installation de la liaison d'évacuation, boucher
tous les orifices (en deux emplacements) autres que
l'orifice de montage de la liaison d'évacuation en
partie basse de l'unité extérieure avec du mastic afin
d'éviter toute fuite d'eau.
ATTENTION
• Ne raccorder l'unité extérieure qu'après avoir
effectué le test d'étanchéité (voir page 9).
• Dans les régions très froides, n'installer pas le
tuyau d'évacuation des condensats de l'unité
extérieure mais laisser les s'écouler librement.
Fig. 3
&RXGH
4

Circuit frigorifique

4
4.1 Taille des liaisons
Taille des liaisons connectées à l'unité extérieure.
Tableau 1
Taille liaison gaz
Modèle
(épaisseur)
AO54 Ø 19,05 (1,2)
INSTALLATION DE L'UNITÉ EXTÉRIEURE
2-12x16 (trou)
(QWUD[H ERXORQV GH IL[DWLRQV
 PP
(unité en mm)
Taille liaison liquide
(épaisseur)
Ø 9,53 (0,8)
6HSW
Entre deux kits de branchement de réfrigérant adja-
cents.
Tableau 2
Code modèle
Taille liaison gaz
total unité
(épaisseur)
intérieure
moins de 14 Ø 12,7 (0,8)
15 à 16 Ø 12,7 (0,8)
17 à 30 Ø 15,88 (1,0)
31 ou plus Ø 19,05 (1,2)
Taille des liaisons connectées à l'unité intérieure.
Tableau 3
Code modèle
Taille liaison gaz
total unité
(épaisseur)
intérieure rieure
7, 9 7, 9 Ø 9,53 (0,8) Ø
12, 14 12, 14 Ø Ø 12,7 (0,8)
18, 20, 22,
Ø 15,88 (1,0)
24, 25
30 Ø 15,88 (1,0)
36, 45, 54 Ø 19,05 (1,2)
4.2 Traitement des raccords évasés
1) Couper la liaison avec un coupe-tube sans déformer
la liaison.
2) Maintenir la liaison vers le bas pour éviter l'entrée de
copeaux dans la liaison et ébavurer.
3) Retirer l'écrou évasé de la liaison de l'unité intérieure
et de l'unité extérieure et assembler comme indiqué
au Tableau 4 et insérer l'écrou évasé sur la liaison et
évaser avec l'outil spécial.
4) Vérifier que la partie évasée "L" (fig. 4) est répartie
uniformément et s'assurer de l'absence de crevasses.
ATTENTION DANGER
Lors de l'installation et du déplacement du
climatiseur, ne pas laisser de gaz autres que le
réfrigérant spécifié
frigorifique.
Si de l'air ou d'autres gaz pénètrent dans le circuit
frigorifique, la pression à l'intérieur du circuit
atteindra une valeur
susceptible de provoquer des accidents, etc.
 1,   -
(unité en mm)
Taille liaison
liquide (épaisseur)
Ø 6,35 (0,8)
Ø 9,53 (0,8)
Ø 9,53 (0,8)
(1,2) Ø 9,53 (0,8)
té i
(unité en mm) (
Taille liaison
liquide (épaisseur)
, , Ø 6,35 (0,8)
( Ø 6,35 (0,8)
Ø 6,35 (0,8)
Ø 9,53 (0,8)
Ø 9,53 (0,8)
pénétrer dans le
anormalement
.
circuit
haute
