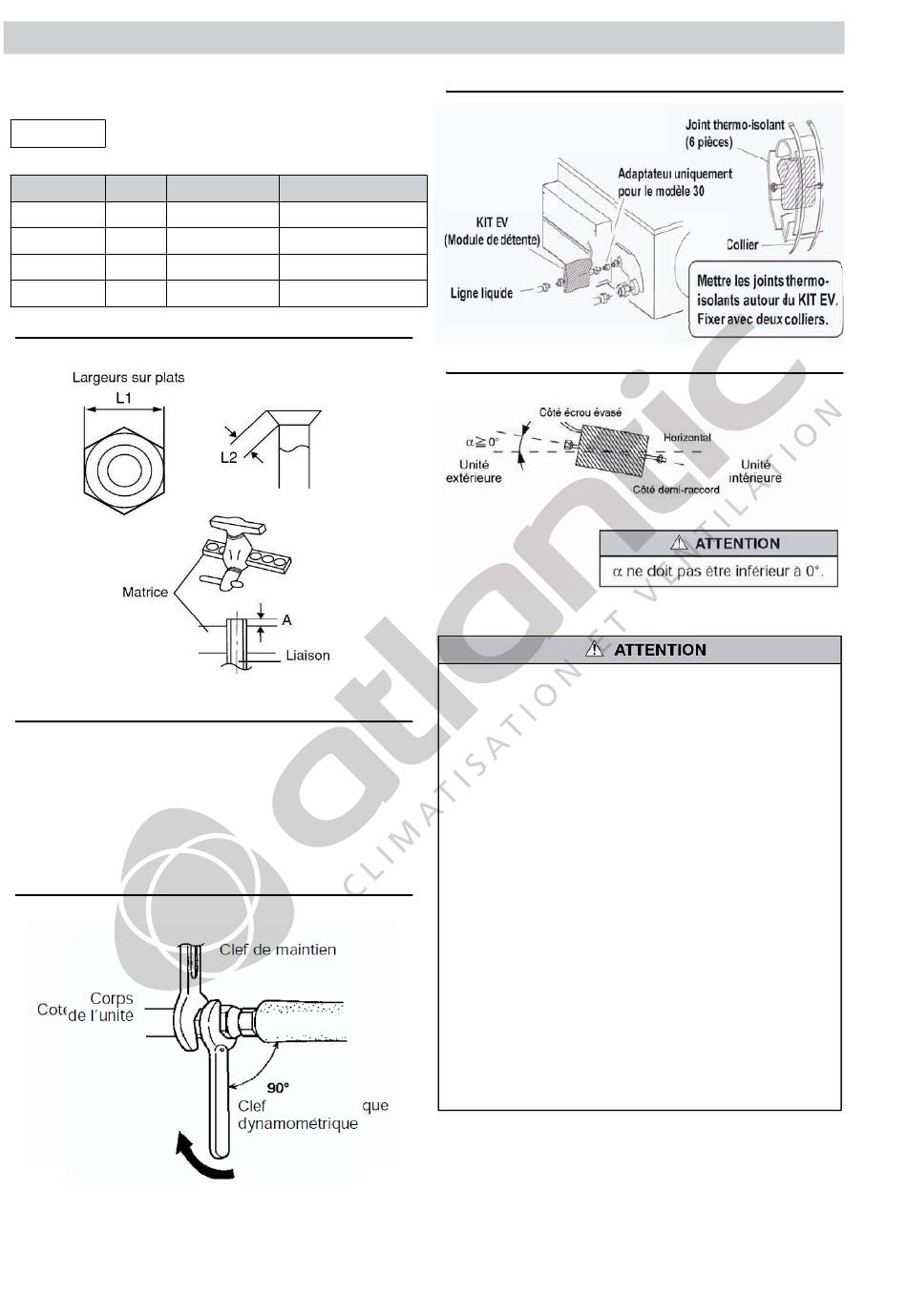

Fujitsu Atlantic VRF AO 54 Notice D'installation page 73

Tableau 29
Conduite L1
Ø 6,35mm 17 mm 1,8 à 2,0 mm
Ø 9,53mm 22 mm 2,5 à 2,7 mm
Ø 15,88mm 29 mm 2,9 à 3,1 mm
Ø 19,05mm 36 mm 3,1 à 3,3 mm
Fig. 138
5.2 Liaisons de raccordement
Lorsque l'écrou évasé est serré correctement à la main,
maintenir le raccord côté corps avec une clé séparée
puis serrer avec une clé dynamométrique. (Fig. 139,
Tableau 29).
Dans le cas de l'AO 54, connecter le module de détente
à la liaison liquide (fig. 140, 141) (Attention au sens de
raccordement).
Fig. 139
INSTALLATION DES UNITÉS INTÉRIEURES
L2 Couple de serrage
14 à 18 N.m
33 à 42 N.m
63 à 77 N.m
100 à 120 N.m
6HSW
Fig. 140
Fig. 141
Prendre soin d'appliquer correctement la liaison
contre l'orifice de l'unité. Si le centrage est
incorrect, l'écrou évasé ne peut pas être serré sans
forcer. Si l'écrou est forcé, les filetages seront
endommagés.
Ne retirer l'écrou évasé de la liaison de l'unité
intérieure que juste avant de raccorder la liaison de
raccordement.
Tenir la clé dynamométrique par la poignée, en la
maintenant à angle droit avec les liaisons comme
illustré en Fig. 116, afin de serrer l'écrou évasé
correctement.
Lors du brasage des liaisons, souffler de l'azote sec
dans les liaisons. Le brasage des liaisons de
raccordement sans soufflage d'azote sec peut
provoquer des défauts de fonctionnement comme
des erreurs de refroidissement ou la détérioration
des pièces (compresseur, vannes, etc.) intérieures
de l'unité.
Pour éviter les fuites d'eau dans la boîte de
commande, s'assurer que la liaison est bien isolée.
Il est fortement déconseillé d'utiliser de la pâte
bleue d'étanchéité pour isoler les raccords du
circuit frigorifique.
