5.3 Montage
Vérification pré-montage
Ce produit est conçu pour un montage à plat. Avant
d'installer l'appareil, veillez à avoir au préalable :
• Sélectionné un emplacement approprié.
• Identifié les connexions des câbles et déterminé
le cheminement qu'ils suivront.
• Détaché le plastron avant.
• Enlevé le pavé de touches.

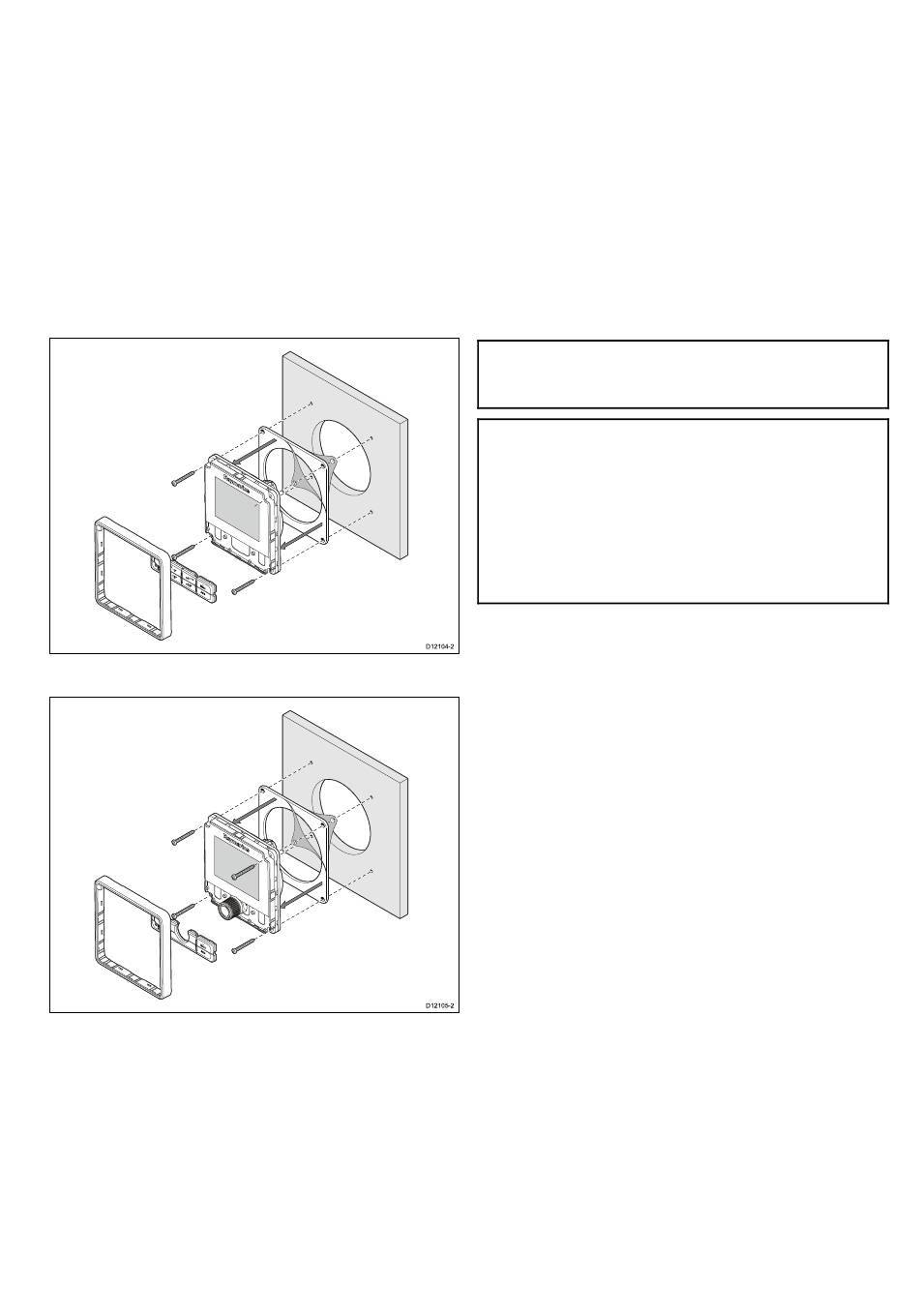

Schéma de montage
Montage du p70s
Montage du p70Rs
Instructions de montage
1. Vérifiez l'emplacement choisi pour l'appareil. Il
doit être installé dans une zone dégagée et plate,
avec un espace suffisant à l'arrière du panneau.
2. Fixez à l'endroit choisi le gabarit de découpe
accompagnant le produit, à l'aide de ruban de
masquage ou de ruban adhésif.
3. Si possible, utilisez un emporte-pièce de la taille
appropriée pour évider la partie centrale indiquée
sur le gabarit, ou
4. À l'aide d'un foret adapté, percez des trous de
guidage dans chaque coin de la zone de découpe
Installation
puis coupez le long du bord intérieur de la ligne
de découpe à l'aide d'une scie à découper.
5. Veillez à ce que le trou découpé soit aux mesures
de l'appareil, puis poncez les bords de la découpe
à la lime pour qu'ils soient bien lisses.
6. Percez les trous nécessaires pour les vis de
fixation, aux endroits indiqués sur le gabarit.
7. Enlevez la pellicule du joint fourni, placez la face
adhésive côté écran et appuyez fermement pour
fixer le joint sur la bride.
8. Branchez les câbles appropriés à l'appareil.
9. Faites glisser l'appareil en place et fixez-le à
l'aide des attaches prévues.
10. Remettez le pavé de touches et le plastron avant
en place.
Note : Le perçage, le diamètre de taraudage et les
couples de serrage dépendent du type de matériau
et de l'épaisseur de la surface de montage.
Note : Le joint fourni, une fois posé, permet
d'étanchéiser le raccord entre l'appareil et une
surface plane et rigide choisie pour l'installation
(ou l'habitacle). Le joint doit être utilisé quel que
soit le type d'installation. L'utilisation d'un produit
d'étanchéité marine approprié peut également être
nécessaire si la surface de montage ou l'habitacle
n'est pas assez plat ou rigide, ou si sa finition est
rugueuse.
35
