Raccordement Des Ns De Course; Émissions Électromagnétiques - DITEC EL20A Manuel D'installation

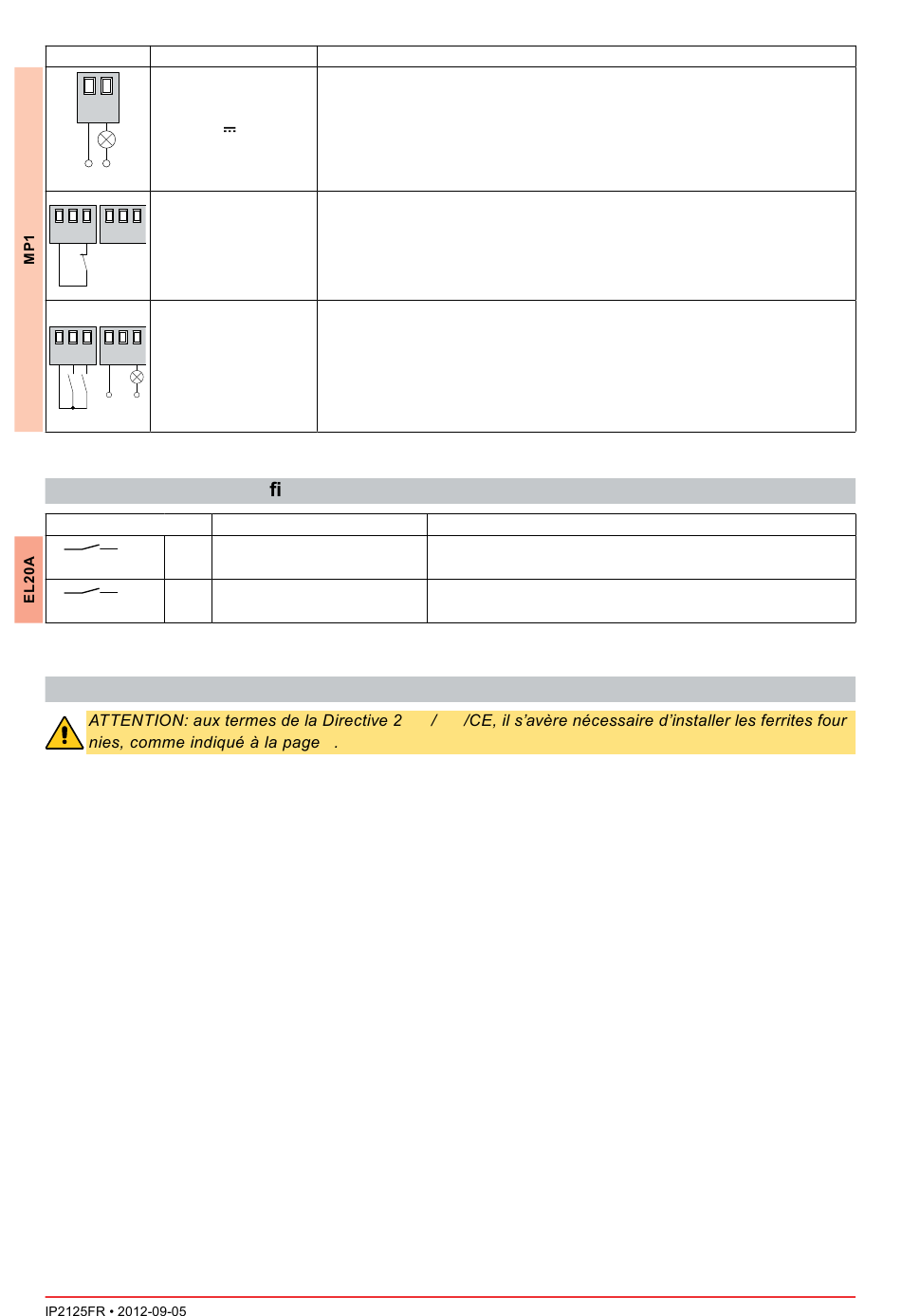

Sortie Valeur-Accessoires
BST
24 V 0,5 A
0 1
1 G1 G2 NONC C
1 LMLC NONC C
230 V~ 0,5 A max
L N

5.1 Raccordement des ns de course

Commande
1 S1
N.O.
1 S2
N.O.
6. ÉMISSIONS ÉLECTROMAGNÉTIQUES
Passer le câble à l'intérieur de la ferrite, effectuer 1 spire et le protéger contre les chocs à l'aide d'une gaine
thermorétractable ou équivalente.
La ferrite doit être fixée au câble à proximité des borniers (environ 50 mm).
Si le nombre de câbles concernés requiert l'emploi de plusieurs ferrites, il est possible d'utiliser le kit KEMC2.
Contact libre de tension pour signal visuel/sonore de batteries
fonctionnantes.
Avec DIP1=ON le test de l'état de fonctionnement batteries est validé, si
le test échoue le contact BST est fermé.
Modalité coupe-feu.
Avec J4=OFF, l'ouverture du contact 1-G2 ou l'absence de tension sur
le réseau provoque le démarrage immédiat à faible vitesse de la ma-
nœuvre imposée à l'aide de J5. Les sorties C-NO et C-NC sont acti-
vées. Toutes les entrées sont déshabilitées.
Sélection éclairage porte.
- La fermeture du contact 1-LC active l'éclairage suivant la modalité
prévue par le contact 1-LM.
- Le contact 1-LM fermé active l'éclairage permanent.
- Le contact 1-LM ouvert active l'éclairage durant le mouvement de
l'automatisme avec extinction retardée réglable avec le trimmer A.
Fonction
UTILISATION FUTURE
UTILISATION FUTURE
