Connexion du matelas avec l'unité SCU
7.3
Installation :
Insérer le connecteur d'air 1 dans la douille 2 avec un angle d'env. 45° (voir la Fig. 6).
Abaisser le connecteur d'air 1 jusqu'à ce qu'il se verrouille en place, la clenche du connecteur d'air 3
verrouille le connecteur d'air contre une chute.

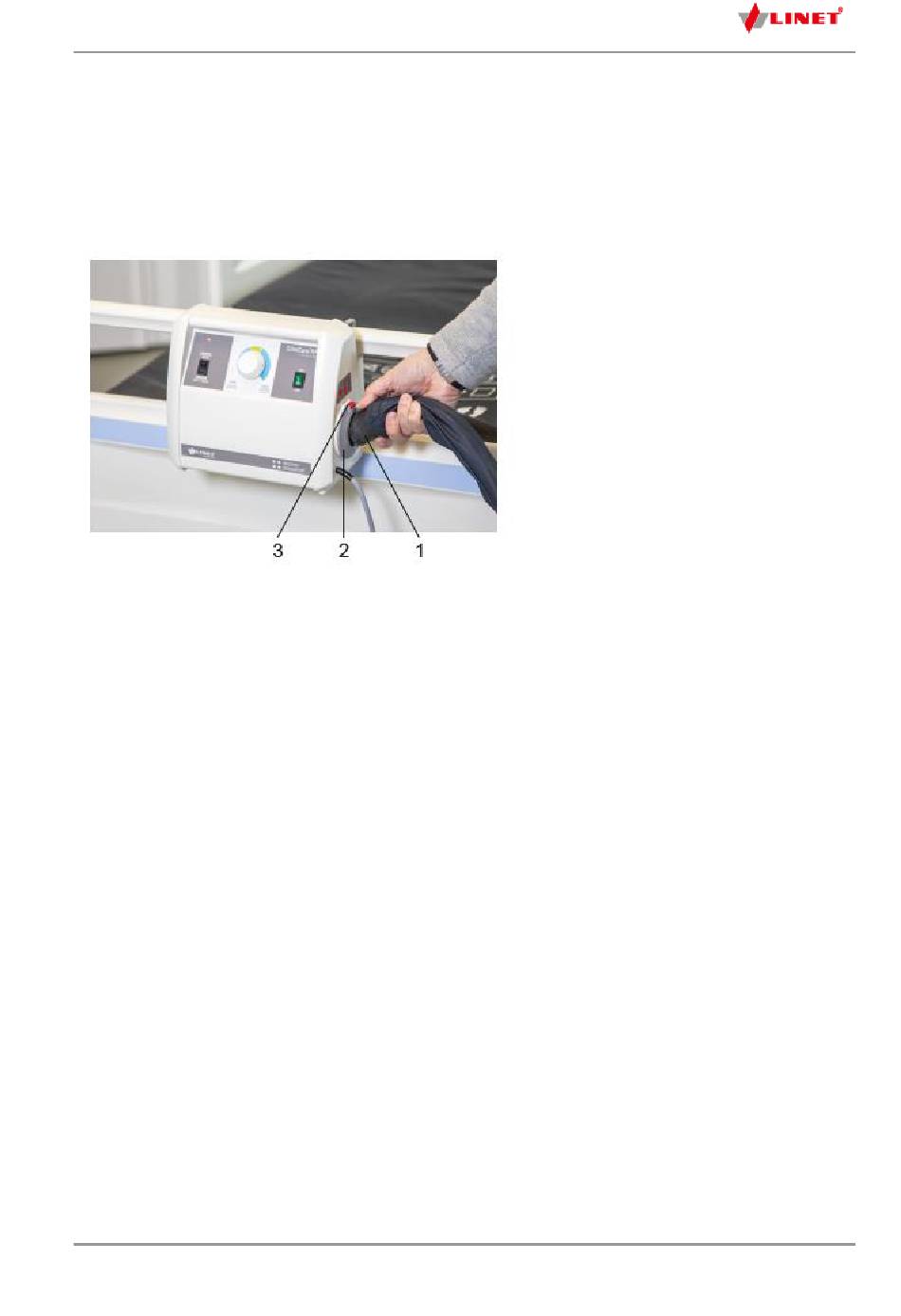

Fig. 6 Installation de l'unité SCU
1.
Connecteur d'air
Prise du connecteur d'air de l'unité SCU
2.
3.
Clenche du connecteur d'air
D9U003VC0-0103_02
19/39
