SECULIFE
ST
PRO
4
Raccorder l'objet à tester
P1
➭ Raccordez l'objet à tester à la prise d'es-
sai et les éléments appliqués aux prises
AP.
➭ Contactez les pièces conductrices sus-
ceptibles d'être touchées avec la sonde
d'essai P1.
5
Démarrer l'essai
➭ Mettre l'objet à tester en marche
6
Enregistrer les valeurs de mesure
dans le tampon
➭ Mettre l'objet à tester en arrêt
8
Arrêter l'essai
8
Enregistrer les mesures sous le n° ID

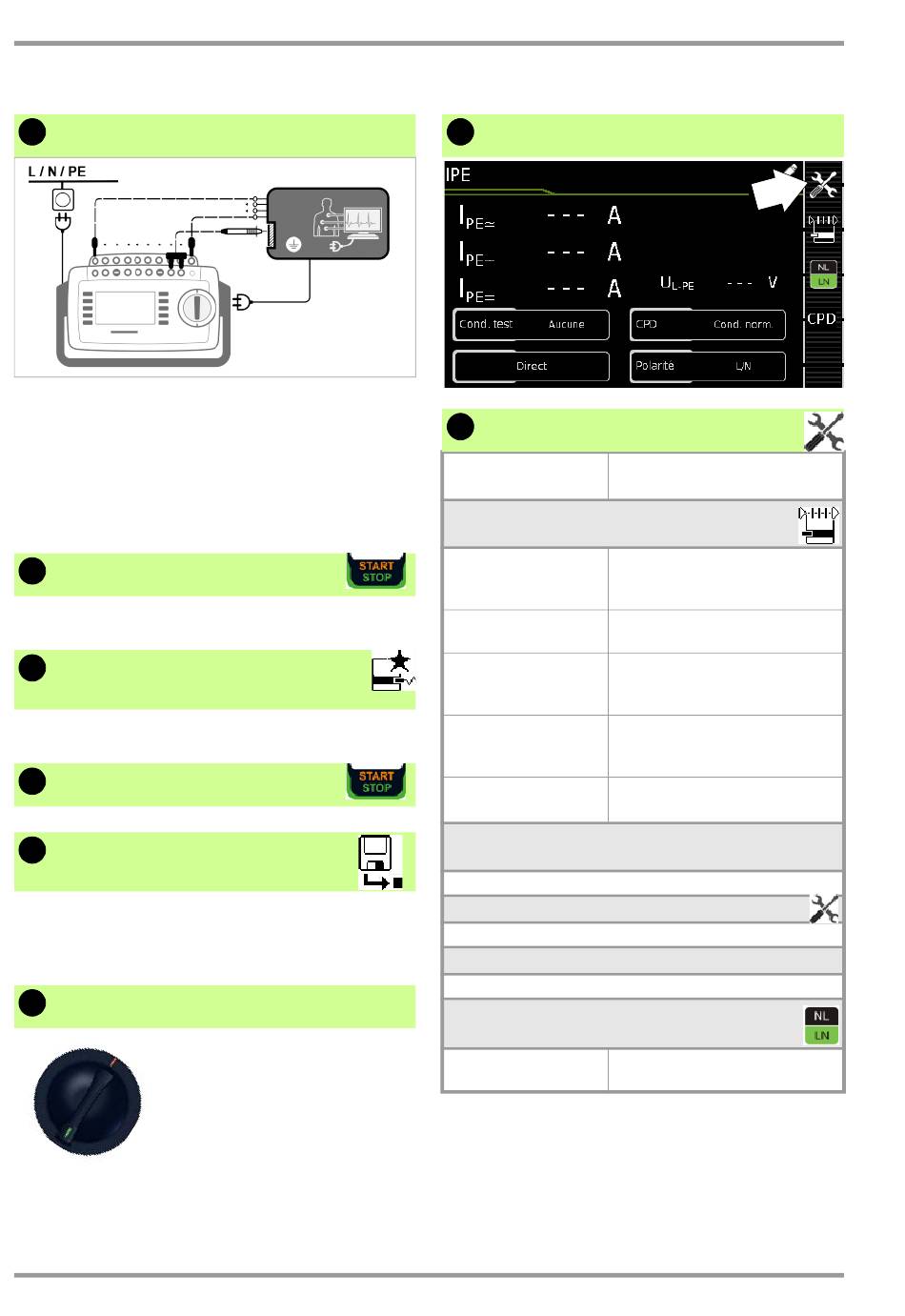

8.4
IPE – Courant du conducteur de
protection
1
Sélectionner la fonction de mesure
I
PE
16
2
–
P1//PE(PT)
AP
3
Paramètres de
mesure
Mode de mesure
Direct
Différentiel
Alternative
Adaptateur AT3
Pince ampèremé-
trique
Conditions d'essai – uniquement pour mode
direct
aucune / appliquer l'AWT sur PE
Facteur pince – uniquement pour mode pince
1mV : 1mA / 10mV : 1mA / 100mV : 1mA / 1V : 1mA
Défaut isolé – uniquement pour mode direct CPD
Cond. normal ou N interrompu
Polarité – uniquement pour modes direct
L/N ou N/L
1) Connexion également via VL2E, adaptateur AT3,
Assurez-vous avant toute mesure du courant dérivé
que les paramètres de mesure « Tension réf. L-PE » et
« Fréq. essai alt. » sont correctement réglés dans
SETUP, voir chapitre 10.
Sélectionner le paramètre
Régler le paramètre
Signification
Méthode de mesure directe
(via la prise d'essai, AT16DI/
AT32DI)
Méthode de mesure du courant
différentiel (via la prise d'essai)
Méthode de mesure du courant
dérivé équivalent
(via la prise d'essai
Mesure avec adaptateur AT3 : AT3-
IIIE, AT3-IIS ou AT3-II S32
voir chapitre 8.17
voir chapitre 8.16
et différentiel
Sélection de la polarité pour la
tension réseau sur la prise d'essai
AT16DI/AT32DI
Mesures individuelles
1)
)
