INSTALLATION
Options :
5

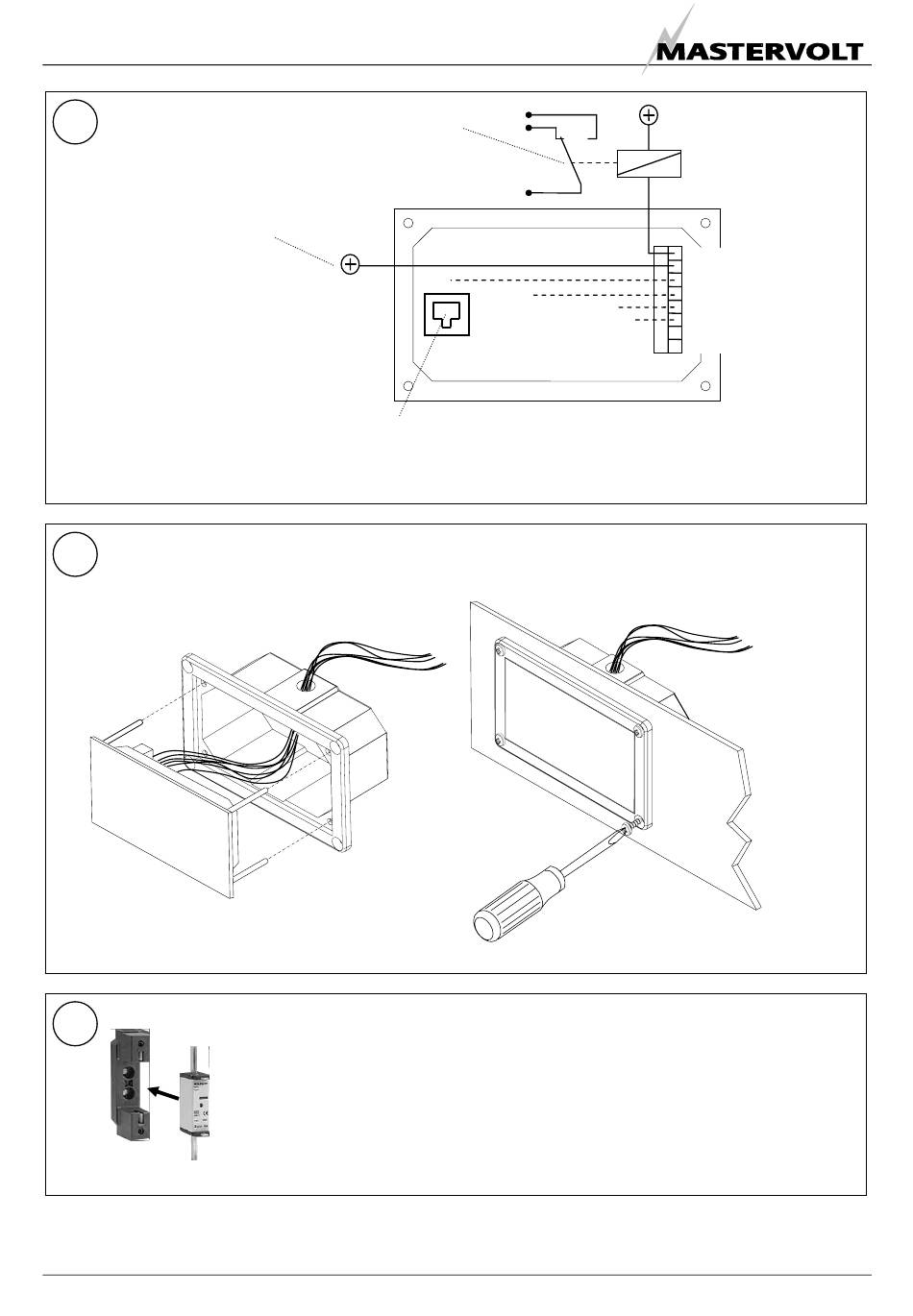

Option : au lieu de connecter
une batterie, l'entrée C.C. du
groupe de batterie 3 peut
également être connecté au
circuit de commande de
l'éclairage du tableau (3-35V).
Le rétroéclairage du Masterlink
BTM-III fonctionnera alors
simultanément avec l'éclairage
du tableau.
Pour les réglages, référez-vous
au § 9.1.
Vérifier l'ensemble du câblage.
6
Monter ensuite le tableau dans le
boîtier gris d'installation.
7
120
Option : connecter le relais
alarme tel qu'indiqué
Option : installation d'un connecteur RJ12 à 6 pôles pour
communication en série. Protocole QRS232.
Pour plus d'informations, se référer au § 1.1.
Mise en service
Si l'ensemble du câblage est correct :
•
Installer les fusibles 2 A en T des câbles de détection de tension.
•
Positionner tous les fusibles batteries.
•
Pour synchroniser le Masterlink BTM-III en fonction de votre installation
électrique, référez-vous au Chapitre 5, "PREMIERE MISE EN SERVICE".
Vue arrière du
Masterlink BTM-III
Positionner l'ensemble de ces éléments
dans le tableau de contrôle.
Novembre 2006 / Masterlink BTM-III / FR
Alimentation C.C.
LOW BATT RLY
+ BATTERY 3
+ BATTERY 2
+ SERVICE BATTERY
SHUNT BATT SIDE
SHUNT LOAD SIDE
GROUND
+ POWER SUPPLY
