3
+
+

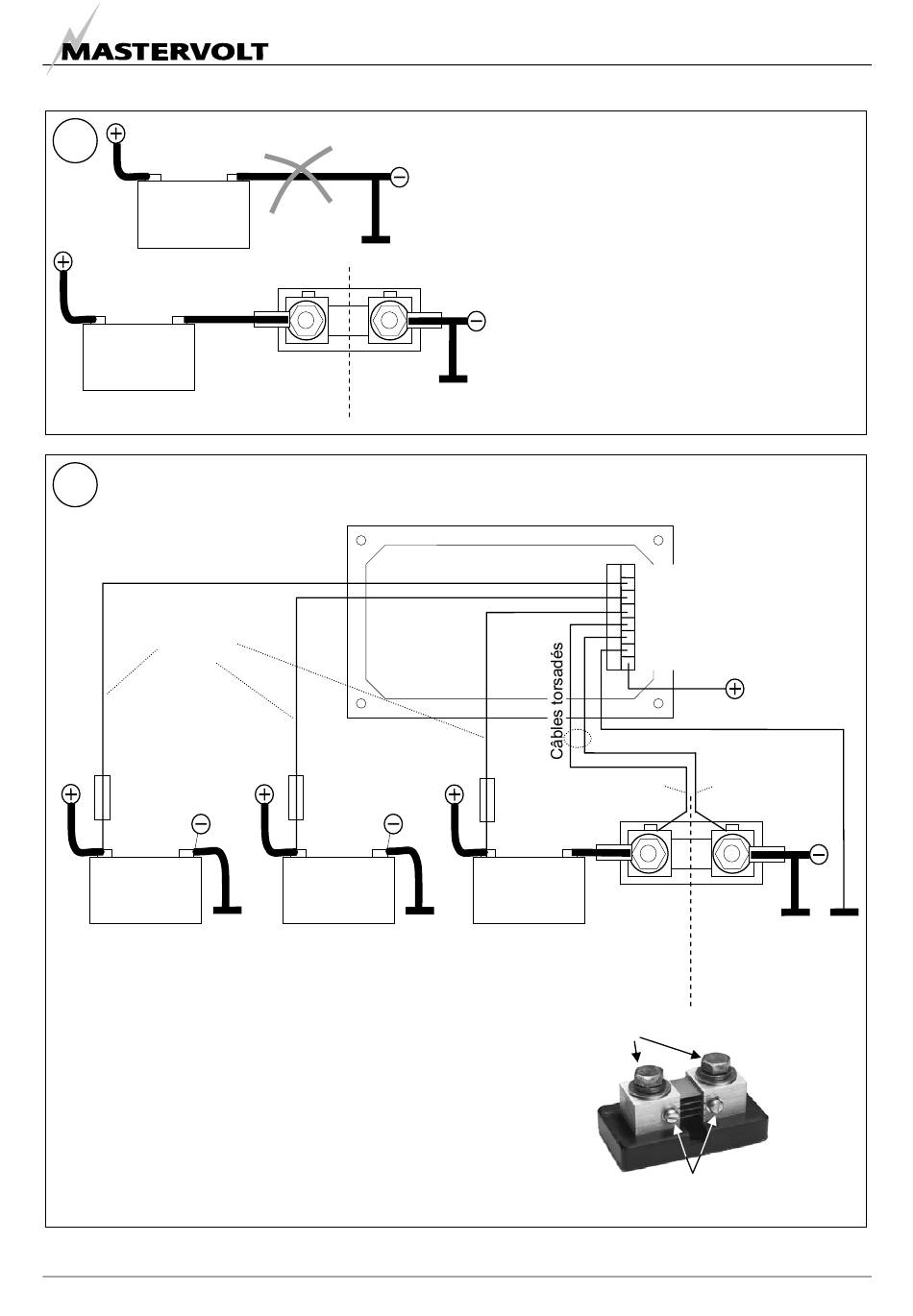

Connecter le Masterlink BTM-III tel qu'indiqué ci-dessous. Toutefois, ne pas intégrer tout de
4
suite les fusibles 2A en T des câbles de détection de tension !
Masterlink BTM-III
Câbles de
détection de
tension
Fusible 2A T
+
Groupe de batterie 3
Notes :
La connexion des batteries 2 et 3 est
optionnelle
Assurez-vous que tous les câbles soient le
plus court possible
Assurez-vous que le câblage soit éloigné
d'autres conducteurs générateurs de bruit
Prenez les mesures appropriées pour éviter la
corrosion des câbles et des branchements
Ne pas inverser le câblage du côté charge
avec celui du côté batterie
FR / Masterlink BTM-III / Novembre 2006
Côté batterie
Côté charge
Vue arrière du
Fusible 2A T
+
Groupe de batterie 2
Câblage du shunt (groupe de batteries 1
uniquement)
Déconnecter le câblage du pôle
négatif (moins) de la batterie
Positionner le shunt entre les câbles
négatifs et le pôle négatif (moins) de
la batterie en utilisant le solide câble
batterie
Note : si plusieurs câbles négatifs
(moins) ont été connectés au pôle
négatif (moins) de la batterie, assurez-
vous qu'ils sont connectés du côté
charge du shunt.
Côté batterie
Fusible 2A T
+
Groupe de batterie 1
(Batterie de service)
Côté batterie Côté charge
Câbles de batterie ici
INSTALLATION
LOW BATT RLY
+ BATTERY 3
+ BATTERY 2
+ SERVICE BATTERY
SHUNT BATT SIDE
SHUNT LOAD SIDE
GROUND
+ POWER SUPPLY
Alimentation
C.C. de 8 à
50VCC
Côté charge
Câbles torsadés ici
119
