Manuel d'utilisation
Protection Différentielle Ligne ou Câble
DTIVA/Di
FDE n° 20NLT0091700 rév. A

Publicité

Table des Matières
loading

Manuels Connexes pour MICROENER DTIVA/Di

Sommaire des Matières pour MICROENER DTIVA/Di

  • Page 1 Manuel d’utilisation Protection Différentielle Ligne ou Câble DTIVA/Di FDE n° 20NLT0091700 rév. A...

  • Page 2: Gestion Des Modifications

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com Rev. : A DTIVA/Di +33(0)1 48 15 09 09 Page 2 sur 74 Gestion des modifications Version Date Modification Créé par Approuvé par 19. 10. 2011 Petri 15. 05. 2012 CB1Pol, DisConn, MXU...

  • Page 3: Table Des Matières

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 3 sur 74 SOMMAIRE PRESENTATION GENERALE ......................... 4 Interface homme machine ..............................7 Présentations des relais de la gamme Protecta ......................... 8 Ecran tactile ..................................

  • Page 4: Presentation Generale

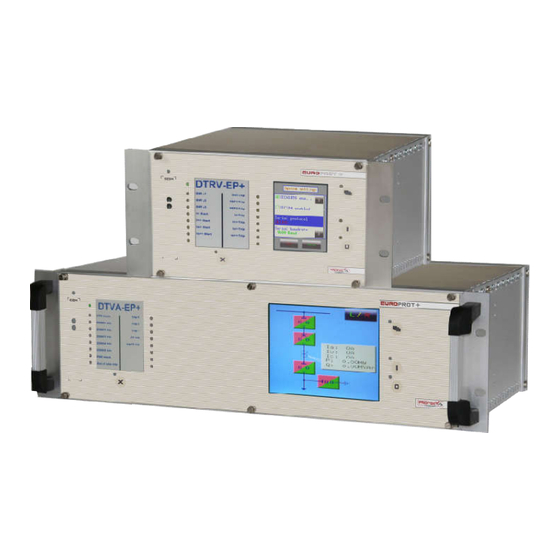

    PRESENTATION GENERALE PROTECTA Le relais de protection DTIVA/Di fait partie de la gamme . Cette protection complexe est un appareil modulaire à l'égard du matériel et du logiciel. Les modules sont assemblés et configurés selon les exigences, puis le logiciel détermine les fonctions. Ce manuel décrit l'utilisation spécifique avec la configuration d'usine E5.

  • Page 5: Protection Différentielle Ligne

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 5 sur 74 Le Logiciel de configuration EUROCAP est le logiciel de configuration commun à tous les relais de la gamme PROTECTA. Il fonctionne sur PC et sous environnement WINDOWS.
  • Page 6 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. Rev. : A +33(0)1 48 15 09 09 Page Page 6 sur 74 Les boitiers Les versions racks des relais de la gamme PROTECTA PROTECTA se présentent sous la forme de boîtiers 42TE (1/2 rack 19’’) ou (1/2 rack 19’’) ou 84TE (rack 19’’).

  • Page 7: Interface Homme Machine

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 7 sur 74 Interface homme machine Les appareils de la gamme PROTECTA sont exploitables des deux manières suivantes:  A partir de la carte IHM qui constitue la face avant de l’appareil, ...

  • Page 8: Présentations Des Relais De La Gamme Protecta

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 8 sur 74 Présentations des relais de la gamme Protecta Afficheur Port Taille du Illustration rack HMI+3501 3,5” TFT 42 TE...

  • Page 9: Ecran Tactile

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 9 sur 74 Ecran tactile Le fonctionnement de l’écran LCD ainsi que l’utilisation des « Bouton de changement d’écran » et les « Boutons de fonctionnement » sont indiqués ci-dessous.

  • Page 10: Serveur Web Intégré

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 10 sur 74 Serveur WEB intégré Un navigateur web compatible et une connexion Ethernet sont nécessaires afin d’accéder en local ou à distance à l’interface de l’appareil. Cette solution facilite l’accès aux paramétrages de l’appareil avec un PC, un PDA ou un Smart Phone.
  • Page 11 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 11 sur 74 Utilisation de la connexion EOB Relier le connecteur magnétique EOB à la face avant de l’appareil. Les aimants assurent la position correcte de l’adaptateur.
  • Page 12 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 12 sur 74 Utilisation de la connexion par fibre optique de type ST Le connecteur fibre optique de type ST de l’Ethernet 100Base-FX permet le branchement à un switch Ethernet avec une entrée identique de fibre optique.

  • Page 13: Logiciel Eurocap

    20NLT0091700 Protection Différentielle Ligne info@microener.com Rev. : A DTIVA/Di +33(0)1 48 15 09 09 Page 13 sur 74 Logiciel EUROCAP EUROCAP permet la configuration de la protection dans son ensemble. La puissance de ce logiciel permet de définir différentes validations aux modules de conception et de configuration de l’appareil.
  • Page 14 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 14 sur 74 EUROCAP Niveau 2 Ce niveau est destiné aux utilisateurs maitrisant bien la personnalisation et la communication de l’appareil. En plus des caractéristiques disponibles dans le niveau 1, l’utilisateur peut accéder aux fonctions supplémentaires suivantes :...

  • Page 15: Configuration Usine De L'appareil

    CONFIGURATION USINE DE L’APPAREIL Les relais de protection DTIVA/Di sont équipés d’unités ampèremétrique et voltmétrique triphasées qui mesurent, à travers des réducteurs, l'intensité et la tension qui circulent sur les 3 phases d’un réseau HTA ou HTB et d’unités ampèremétrique et voltmétrique homopolaires qui, selon le cas, et en ce qui concerne l’unité...

  • Page 16: Synoptique Fonctionnel

    Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 16 sur 74 Synoptique fonctionnel DTIVA/Di (E5) Enclenchement Déclenchement 50BF Inrush Valeurs mesurées: Données enregistrées:  Enregistrement des évènements U, I, P, Q, E, f, cos φ...

  • Page 17: Mesures

    Mesures Basées sur les entrées matérielles, les mesures listées dans le tableau suivant sont disponibles. Mesures DTIVA/Di - E5 Courant (I1, I2, I3, Io) Tension (U1, U2, U3, U12, U23, U31, Uo, Useq) et fréquence Puissance (P, Q, S, pf) et énergie (E+, E-, Eq+, Eq-) Usure disjoncteur Surveillance du circuit de déclenchement (TCS)

  • Page 18: Modules Matériels Utilisés

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 18 sur 74 Modules matériels utilisés Les modules utilisés sont listés dans le tableau ci-dessous. Les spécifications techniques du relais et des modules sont décrites dans le document "Description matérielle".

  • Page 19: Blocs Fonctionnels

    à l’aide du logiciel EUROCAP (niveau 2). Les blocs fonctions assurés par la protection DTIVA/Di-E5 sont indiqués ci-dessous (dans sa version standard). Ceux-ci sont décrits en détail dans des documents séparés. Nom du bloc fonction...

  • Page 20: Fonction Unité Ampèremétrique (Ct4)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 20 sur 74 Fonction unité ampèremétrique (CT4) Lorsque la configuration usine prévoit la présence d’une unité ampèmetrique triphasée/terre, les blocs fonctionnels utilisant la mesure d’un courant sont automatiquement associés aux voies intensités et assignés aux unités ampèrémetriques correspondantes.
  • Page 21 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 21 sur 74 Mesures Valeur mesurée Unité Commentaire Current Ch - I1 A (secondaire) Valeur efficace du courant sur la voie 1 Angle Ch - I1 Degré...

  • Page 22: Fonction Unité Voltmétrique (Vt4)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 22 sur 74 Fonction unité voltmétrique (VT4) Lorsque la configuration usine prévoit la présence d’une unité voltmétrique triphasée/terre, les blocs fonctionnels utilisant la mesure d’une tension sont automatiquement associés aux voies tensions et assignés aux uités voltmétriques correspondantes.

  • Page 23: Caractéristiques Techniques

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 23 sur 74 Caractéristiques techniques Données techniques Précision Précision 30% … 130% < 0.5 % Paramètres de réglages Paramètre Variable Réglage Défaut...
  • Page 24 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 24 sur 74 Mesures Valeur mesurée Dim. Explication Voltage Ch - U1 V(secondaire) Composante de la transformée de Fourier de la tension UL1 Angle Ch - U1 dégrés...

  • Page 25: Fonction Maximum De Courant Instantané (Ioc50)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 25 sur 74 Fonction maximum de courant instantané (IOC50) La fonction « maximum de courant instantané » fonctionne dès le franchissement du seuil correspondant réglé sur l’appareil par l’un des 3 courants circulant sur l’entrée de l’unité...

  • Page 26: Protection Différentielle Ligne

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 26 sur 74 Fonction maximum de courant temporisé (TOC51 bas, haut) La fonction « maximum de courant temporisé » demarre dès le franchissement du seuil correspondant par l’un des courants circulant sur l’une des entrées de l’unité...
  • Page 27 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 27 sur 74 Ceci implique que le temps de fonctionnement, au-delà de 20 fois le seuil, est toujours le même. Par ailleurs, un retard minimum (IDTM) peut être défini par un paramètre spécifique. Cette temporisation est activée si cette derniere est supérieure au temps t(G) défini par la formule ci-dessus.
  • Page 28 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 28 sur 74 Caractéristiques techniques Donnée technique Valeur Précision Fonctionnement 20 ≤ G ≤ 1000 < 2 % Temps de fonctionnement ±5% or ±15 ms, le plus grand des deux...

  • Page 29: Fonction Maximum De Courant Phases À Élement Directionnel (Toc67)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 29 sur 74 Fonction maximum de courant phases à élement directionnel (TOC67) La fonction maximum de courant à élément directionnel convient parfaitement aux reseaux bouclés dans lesquels le sens d’écoulement de l’énergie doit être pris en considération.
  • Page 30 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 30 sur 74 Paramètres de réglages Paramètre Variable Plage de sélection Défaut Critère de détection TOC67_Dir_EPar_ Direction NonDir, Forward, Backward Forward Sélection de la courbe de fonctionnement du module TOC51...

  • Page 31: Fonction Maximum De Courant Résiduel (Ioc50N)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 31 sur 74 Fonction maximum de courant résiduel (IOC50N) La fonction « maximum de courant résiduel instantané » fonctionne dès le franchissement du seuil correspondant réglé sur l’appareil par le courant résiduel (3Io) circulant sur l’entrée de l’unité...

  • Page 32: Fonction Maximum De Courant Résiduel Temporisé (Toc51N Bas, Haut)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 32 sur 74 Fonction maximum de courant résiduel temporisé (TOC51N bas, haut) La fonction « maximum de courant résiduel temporisé » demarre dès le franchissement du seuil correspondant par le courant résiduel (3Io) circulant sur l’...
  • Page 33 Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 33 sur 74 Par ailleurs, un retard minimum (IDTM) peut être défini par un paramètre spécifique. Cette temporisation est activée si cette derniere est supérieure au temps t(G) défini par la formule ci-dessus.
  • Page 34 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 34 sur 74 Caractéristiques techniques Données techniques Valeur Précision Fonctionnement 20 ≤ G ≤ 1000 < 2 % Temps de fonctionnement ±5% or ±15 ms, le plus grand des deux...

  • Page 35: Fonction Maximum De Courant Résiduel À Élément Directionnel (Toc67N)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 35 sur 74 Fonction maximum de courant résiduel à élément directionnel (TOC67N) La principale application de la fonction maximum de courant résiduel directionnel est pour la détection des défauts à la terre.
  • Page 36 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 36 sur 74 Paramètres de réglages Paramètre Variable Réglage Défaut Critère de fonctionnement TOC67N_Dir_EPar_ Direction NonDir,Forward-Angle,Backward-Angle,Forward- Forward-Angle I*cos(fi),Backward-I*cos(fi),Forward- I*sin(fi),Backward-I*sin(fi),Forward- I*sin(fi+45),Backward-I*sin(fi+45) NonDir, Fonctionnement indépendant de la direction du courant résiduel TOC51N...

  • Page 37: Fonction Protection Différentielle De Ligne / Câble (Dif87L)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 37 sur 74 Fonction protection différentielle de ligne / câble (DIF87L) La fonction de protection différentielle de ligne/câble assure la protection principale d’une liaison à deux extrémités. Cette fonction n’est pas applicable sur les liaisons nécessitant une compensation de décalage vectoriel.
  • Page 38 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 38 sur 74 Paramètres de réglages Paramètre Désignation Sélection Par défaut Paramètre pour activer la fonction de protection différentielle de ligne :...

  • Page 39: Fonction Protection Différentielle Avec Transformateur (Dif87Ltr)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 39 sur 74 Fonction protection différentielle avec transformateur (DIF87LTR) La fonction protection différentielle transformateur est la protection de base des transformateurs de puissance. Le bloc protection DIF87LTR est destiné...

  • Page 40: Paramètres De Réglage

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 40 sur 74 Valeur mesurée Dim. Explication I Diff L1 p.u. Courant différentiel en ligne L1 I Diff L2 p.u. Courant différentiel en ligne L1 I Diff L3 p.u.
  • Page 41 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 41 sur 74 Paramètre Désignation Unité Par défaut Paramètres pour la compensation du rapport de spires du transformateur et celui des transformateurs de courant:...

  • Page 42: Fonction Protection Terre Restreinte (Dif87N)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 42 sur 74 Fonction protection terre restreinte (DIF87N) La fonction protection terre restreinte est à la base une protection différentielle à basse impédance travaillant à...
  • Page 43 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 43 sur 74 Paramètres de réglage Paramètre Désignation Réglage Default Activation de la fonction DIF87N_Oper_EPar_ Operation Off, On Activation de la directionnalité...

  • Page 44: Fonction Détection Des Courants D'enclenchements (Inr68)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 44 sur 74 Fonction détection des courants d'enclenchements (INR68) Lorsqu'une charge inductive possédant un circuit magnétique (transformateur, réactance, etc.) est mise sous tension, un appel de courant peut être créée.

  • Page 45: Caratérisitiques Techniques

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 45 sur 74 Caratérisitiques techniques Donnée technique Plage de réglage Précision Fonctionnement 20 … 2000% of In ±1% of In Paramètres de réglage Paramètre...

  • Page 46: Fonction Maximum De Composante Inverse De Courant (Toc46)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 46 sur 74 Fonction maximum de composante inverse de courant (TOC46) La fonction « maximum de composante inverse de courant » fonctionne dès le franchissement du seuil correspondant réglé sur l’appareil par la composante inverse du courant déterminé...
  • Page 47 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 47 sur 74 Caractéristiques techniques Donnée technique Valeur Précision Fonctionnement 10 ≤ G [%] ≤ 200 < 2 % Temps de fonctionnement ±5% or ±15 ms, le plus grand des deux...

  • Page 48: Fonction Image Thermique (Ttr49L)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 48 sur 74 Fonction image thermique (TTR49L) La protection image thermique travaille à partir des courants présents sur les entrées de l’unité « phases ». Les valeurs RMS sont calculées et la température est estimée à...
  • Page 49 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 49 sur 74                  ...
  • Page 50 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 50 sur 74 Paramètres de réglages Paramètre Désignation Réglage Défaut Mode de fonctionnement TTR49L_Oper_EPar_ Operation Off, Pulsed, Locked Pulsed Seuil d'alarme Unité...

  • Page 51: Fonction Maximum De Tension À Temps Constant (Tov59)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 51 sur 74 Fonction maximum de tension à temps constant (TOV59) La fonction maximumm de tension à temps constant mesure les valeurs efficaces vraies (RMS) des tensions présentent sur les entrées de l’unité...

  • Page 52: Fonction Minimum De Tension À Temps Constant (Tuv27)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 52 sur 74 Fonction minimum de tension à temps constant (TUV27) La fonction minimum de tension à temps constant mesure les valeurs efficaces vraies (RMS) des tensions présentent sur les entrées de l’unité...

  • Page 53: Fonction Maximum De Tension Résiduelle (Tov59N)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 53 sur 74 Fonction maximum de tension résiduelle (TOV59N) La fonction maximum de tension résiduelle fonctionne selon une caractéristique à temps constant, en utilisant les valeurs RMS du fondamental de la Transformée de Fourier de la tension résiduelle (UN=3Uo).

  • Page 54: Fonction Réenclencheur Automatique (Rec79Mv)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 54 sur 74 Fonction réenclencheur automatique (REC79MV) La fonction de ré-enclencheur automatique réalise jusqu'à quatre cycles de réenclenchement sur les réseaux à moyenne tension. Le temps mort (ouverture/fermeture) peut être défini individuellement pour chaque réenclenchement et séparément pour les défauts à...
  • Page 55 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 55 sur 74 Caractéristiques techniques Donnée technique Précision Temps de fonctionnement ±1% ou ±30 ms Paramètres de réglages Paramètre Désignation Réglage Défaut...
  • Page 56 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 56 sur 74 Paramètre Désignation Défaut Commentaire REC79_CBState_BPar_ CB State Monitoring Valide la surveillance de l’état du disjoncteur REC79_Acc1_BPar_ Accelerate 1.Trip Accélération du demarrage du 1...

  • Page 57: Fonction Déséquilibre De Courant (Vcb60)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 57 sur 74 Fonction déséquilibre de courant (VCB60) La fonction déséquilibre de courant détecte une asymétrie des courants phases. La méthode utilisée consiste faire la différence entre la valeur maximale et la valeur minimale des courants circulant sur l’unité...

  • Page 58: Fonction Défaillance Disjoncteur (Brf50)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 58 sur 74 Fonction défaillance disjoncteur (BRF50) Après l'émission d'un ordre de déclenchement par une fonction de protection, il est attendu que le disjoncteur s'ouvre et que le courant de défaut chute en dessous d'un niveau prédéfini.

  • Page 59: Fonction Logique De Déclenchement (Trc94)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 59 sur 74 Fonction logique de déclenchement (TRC94) Cette logique de déclenchement fonctionne selon les fonctionnalités requises par la norme IEC 61850 pour le “Trip logic logical node”. Ce logique de déclenchement est applicable uniquement aux déclenchements triphasés, la sélection de la phase n’étant pas applicable.

  • Page 60: Fonction Ligne Morte (Dld)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 60 sur 74 Fonction ligne morte (DLD) La fonction "Détection de ligne morte" génère un signal indiquant l’état sous/hors tension de la ligne sur laquelle la protection est raccordée.

  • Page 61: Fonction Contrôle Et Commande Du Disjoncteur (Cb1Pol)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 61 sur 74 Fonction contrôle et commande du disjoncteur (CB1Pol) Le bloc fonctionnel « contrôle et commande du disjoncteur » est destiné à gérer et à contrôler le disjoncteur associé à la protection et à la mise en place d’écrans dynamiques sur l’afficheur graphique de l’appareil.

  • Page 62: Paramètres De Réglages (Suite)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 62 sur 74 Paramètres de réglages (suite) Paramètre Désignation Unité Défaut Temps avant signalisation de l'échec de fonctionnement CB1Pol_TimOut_TPar_ Max.Operating time...

  • Page 63: Fonction Contrôle Et Commande Du Sectionneur (Disconn)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 63 sur 74 Fonction contrôle et commande du sectionneur (DisConn) Le bloc fonctionnel « contrôle et commande du sectionneur » est destiné à gérer et à contrôler le sectionneur d’aiguillage ou de couplage associés à...
  • Page 64 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 64 sur 74 Paramètres de réglages (suite) Paramètre Désignation Unité Défaut Temps avant signalisation de l'échec de fonctionnement DisConn_TimOut_TPar_ Max.Operating time...

  • Page 65: Fonction Mesure Au Fil De L'eau (Mxu)

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 65 sur 74 Fonction mesure au fil de l’eau (MXU) Les valeurs d'entrées du relais de la gamme Protecta sont les signaux secondaires des transformateurs de tensions et de courants.
  • Page 66 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 66 sur 74 Valeur mesurée Explication MXU_P_OLM_ Puissance active – P MXU_Q_OLM_ Puissance réactive – Q MXU_S_OLM_ Puissance apparente – S MXU_I1_OLM_ Intensité...
  • Page 67 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 67 sur 74 Transmettre les valeurs mesurées et les évènements Pour la transmission de données, des informations complémentaires sont nécessaires, lesquelles sont définies dans les paramètres de réglages.
  • Page 68 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 68 sur 74 Paramètre Variable Unité Défaut Valeur de bande morte pour la puissance active MXU_PDeadB_FPar_ Deadband value - P 100000 0.01...
  • Page 69 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 69 sur 74 Diffusion de l’information en mode “Intégral" Si le mode ‘Integral” est sélectionné, un rapport est généré si le temps d’intégration de la valeur mesurée depuis le précédent rapport devient plus grand dans la direction positive ou negative alors la zone morte*1sec.
  • Page 70 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 70 sur 74 Archivage périodique des valeurs L'archivage périodique des valeurs est généré indépendemment des variations de valeurs lorsque le temps d'échantillonnage est terminé. Les paramètres requis sont définis dans le tableau 130.

  • Page 71: Schemas De Raccordement Du Relais

    FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 71 sur 74 SCHEMAS DE RACCORDEMENT DU RELAIS...
  • Page 72 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 72 sur 74...
  • Page 73 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 73 sur 74...
  • Page 74 FDE N°: Manuel d’utilisation 20NLT0091700 Protection Différentielle Ligne info@microener.com DTIVA/Di Rev. : A +33(0)1 48 15 09 09 Page 74 sur 74...
