L'écran indique quel capteur est à
l'origine de l'alarme, par exemple «Low
flow on RHS» (débit faible sur le cap-
teur droit). Une alarme intermittente
retentit : 1 seconde activée, 5 secondes
désactivée.
Si les moyennes des deux capteurs
affichent une vitesse inférieure
à 0,3 m/s pendant plus de 5 secondes,
«Airflow Fail» apparaît. Les voyants
d'alarme rouges s'illuminent et une
alarme retentit comme ci-dessus.
Si l'un des deux états d'alarme men-
tionnés se produit, une vitesse moyenne
de plus de 0,3 m/s doit être atteinte
pendant plus de 2 secondes avant la
réinitialisation automatique de l'alarme.
Dysfonctionnement du capteur
Si l'un des capteurs est démonté ou
tombe en panne pendant le fonctionne-
ment normal, l'écran indique le capteur
concerné. Les deux voyants d'alarme
rouges clignotent et l'alarme intermit-
tente retentit. Celle-ci persiste jusqu'à
ce que le capteur qui l'a déclenchée soit
réactivé.
Si une panne de capteur en est la cause,
ce dernier doit être remplacé. Tant
que la panne n'est pas résolue, aucune
mesure n'est prise et aucune donnée
d'écoulement n'est enregistrée par le
moniteur d'alarme. Cependant, l'état
d'alarme est enregistré.
Enregistrement des états de panne
Un état de panne est enregistré avec la
date et l'heure si :
§ l'un des capteurs affiche un débit plus
faible ;
§ l'alimentation est désactivée et
réactivée ;
§ un problème d'écoulement est enregistré
lorsque les deux capteurs enregistrent
un faible écoulement.
Contrôle du fonctionnement
des capteurs
Les capteurs peuvent être contrôlés
en bloquant l'écoulement d'air et en
ouvrant la porte de la cabine.
Une alarme retentit au bout de
20 secondes et un voyant indique le
capteur défectueux.
Calibrage de l'alarme

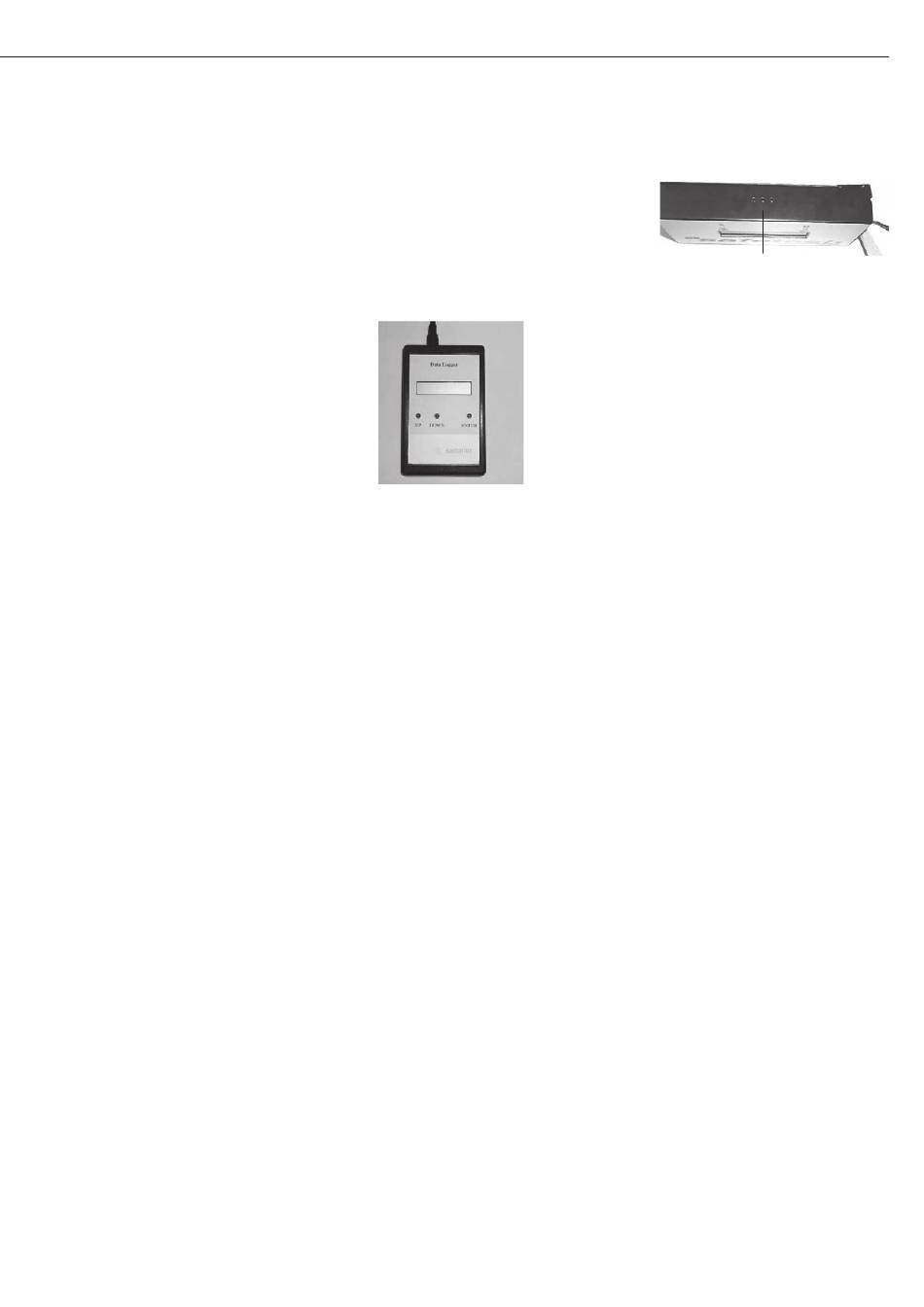

Connectez l'enregistreur de données
externe au moniteur d'alarme qui
l'alimentera.
L'enregistreur indique l'état de la
mémoire avant de basculer vers le menu
principal.
Fonctions du menu
La navigation s'effectue avec les
touches UP (haut), DOWN (bas) et
ENTER (entrée). 5 modes sont
disponibles.
a. Set Up Sensors (configuration des
capteurs)
b. Set Date and Time (réglage de la date
et de l'heure)
c. Download Stored Data to PC (téléchar-
gement des données enregistrées sur
le PC)
Pour accéder à ces modes, naviguez
avec les touches Up et Down jusqu'au
mode souhaité, puis appuyez sur
ENTER.
Réglage de la date et de l'heure
En mode Set Date and Time, la date
et l'heure définies dans l'enregistreur
de données s'affichent. («Clock setting»
(réglage de l'horloge) s'affiche sur
l'écran de l'enregistreur de données).
Configuration des capteurs
En mode Set Up Sensors, l'écran de
l'enregistreur de données affiche sur la
première ligne «set L/R/T Pots» et sur la
seconde ligne «<= Escape».
Sur la première ligne, l'enregistreur
de données affiche les valeurs d'écoule-
ment du capteur gauche et droit et sur
la seconde ligne les valeurs du capteur
tubulaire.
▲
En haut du moniteur d'alarme figurent
trois boutons de réglage du potentio-
mètre («pot»). Le potentiomètre de
gauche permet de régler le capteur
de gauche, celui du milieu le capteur
tubulaire et celui de droite le capteur
de droite.
1. Avec un anémomètre calibré, calibrez
les capteurs à l'aide des boutons de
réglage correspondants afin qu'ils lisent
la vitesse d'entrée moyenne à proximité
de chaque capteur.
2. Une fois le calibrage terminé, appuyez
sur ENTER pour quitter ce mode.
L'enregistreur de données bascule
à nouveau vers le menu et le moniteur
d'alarme reprend la surveillance.
Date et heure
Si l'heure est correctement réglée,
appuyez sur la touche UP pour OUI.
L'enregistreur de données émet un
signal sonore et retourne dans le menu.
Si l'heure n'est pas correcte, appuyez
sur la touche DOWN pour accéder au
mode «Set Date and Time».
1. Vous devez d'abord régler l'année.
Sélectionnez l'année avec les touches
UP et DOWN, puis appuyez sur ENTER.
2. Puis, réglez le mois, la date, les heures
et les minutes, en suivant les instruc-
tions du point 1.
3. Une fois les réglages terminés,
l'enregistreur de données émet un signal
et bascule à nouveau vers le menu.
4. L'enregistreur de données affiche
maintenant les nouvelles date et heure
dans la ligne supérieure et le message
«Please wait» (veuillez patienter) dans
la seconde ligne. N'accédez pas à une
autre option de menu tant que cet affi-
chage est visible. Dans le cas contraire,
le message «Comms failure» (erreur
de communication) s'affichera sur
l'enregistreur de données.
