Il existe deux indicateurs en mode recul :
Indicateur de positionnement : La ligne rouge verticale correspond au centre de l'antenne
du radar. Lorsque vous reculez le radar, l'indicateur de positionnement se déplace pour
marquer la position du radar sur l'image et un cadre apparaît pour indiquer la position actuelle,
relative au point de départ, représentée par le chiffre du haut.
Indicateur de profondeur : La ligne rouge horizontale correspond à la profondeur actuelle et
sa valeur apparaît en bas du cadre. Afin de déterminer la profondeur d'un objet, déplacez
l'indicateur vers le haut ou vers le bas en déplaçant la ligne horizontale vers la position désirée
(Figure 8-3). Vous pouvez également utiliser les flèches du Haut et du Bas du pavé
numérique.
REMARQUE : il est important d'effectuer un étalonnage du sol pour garantir la précision de la
profondeur (voir Section 8.6).
Pour détecter un objet, il suffit de repasser au même endroit jusqu'à ce que la ligne rouge verticale
s'aligne parfaitement avec la réponse (une hyperbole en principe). Vous pouvez marquer la
position de l'objet sur la surface et continuer votre travail. Une fois revenu au point de départ, le
système continue de recueillir des données.
Vous pouvez également obtenir des données et des informations sur la position n'importe où sur
le balayage en ligne en restant appuyé sur l'écran pendant une seconde. Un curseur apparaît là
où vous appuyez avec un cadre affichant la position et la profondeur (Figure 8-4). Pour obtenir
les informations relatives à la position et à la profondeur d'un autre point sur l'écran, il suffit
d'appuyer sur le cadre ou le curseur et de le déplacer vers la position désirée.

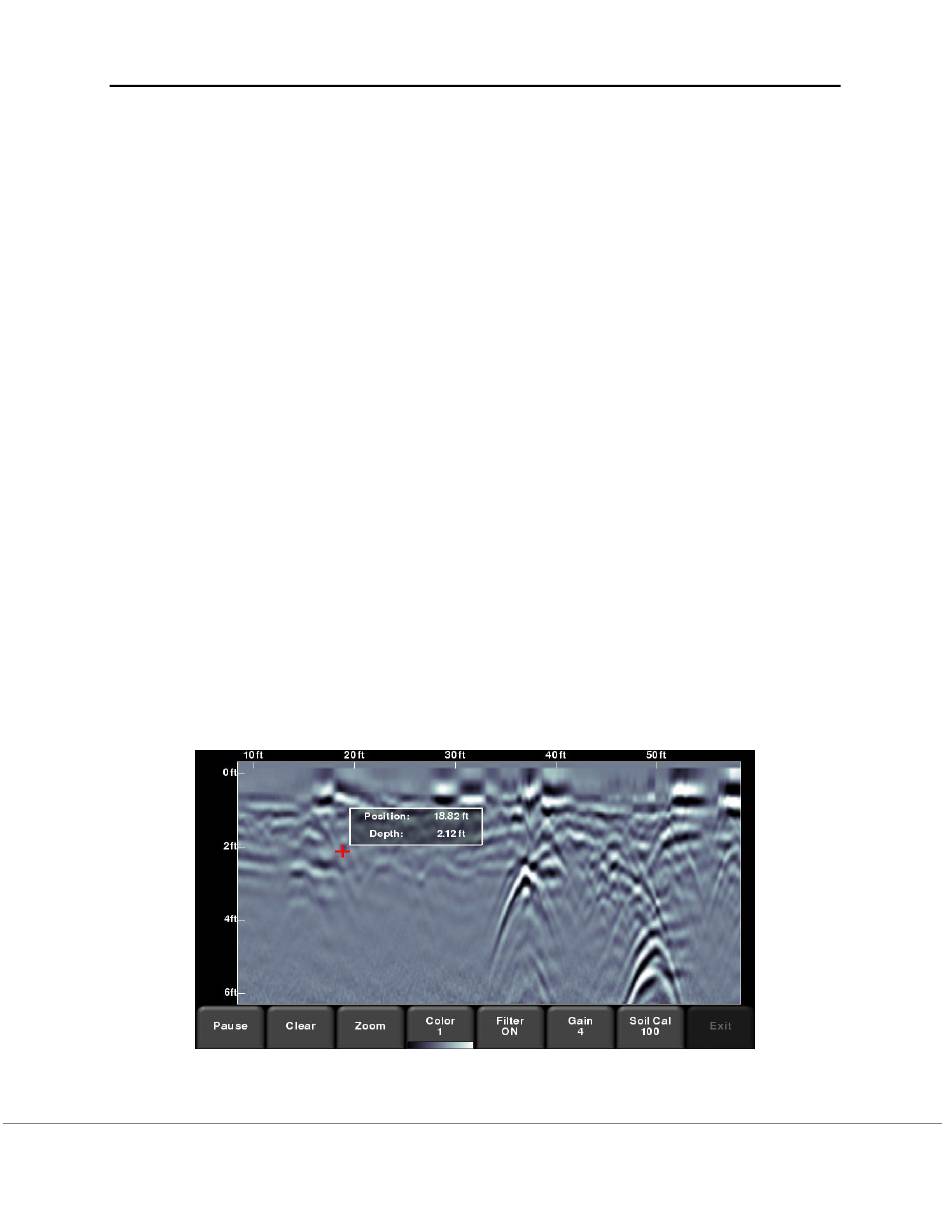

Figure 8-4 : Appuyer n'importe où sur l'écran pour obtenir la profondeur et la position
horizontale
