Assemblage
hauteur de l'antenne à 1 ou 2 cm du sol. Pour obtenir une hauteur uniforme, glissez un ou deux
panneaux en carton, en particules de bois ou en mousse sur une surface plane sous l'antenne
avant de la fixer.

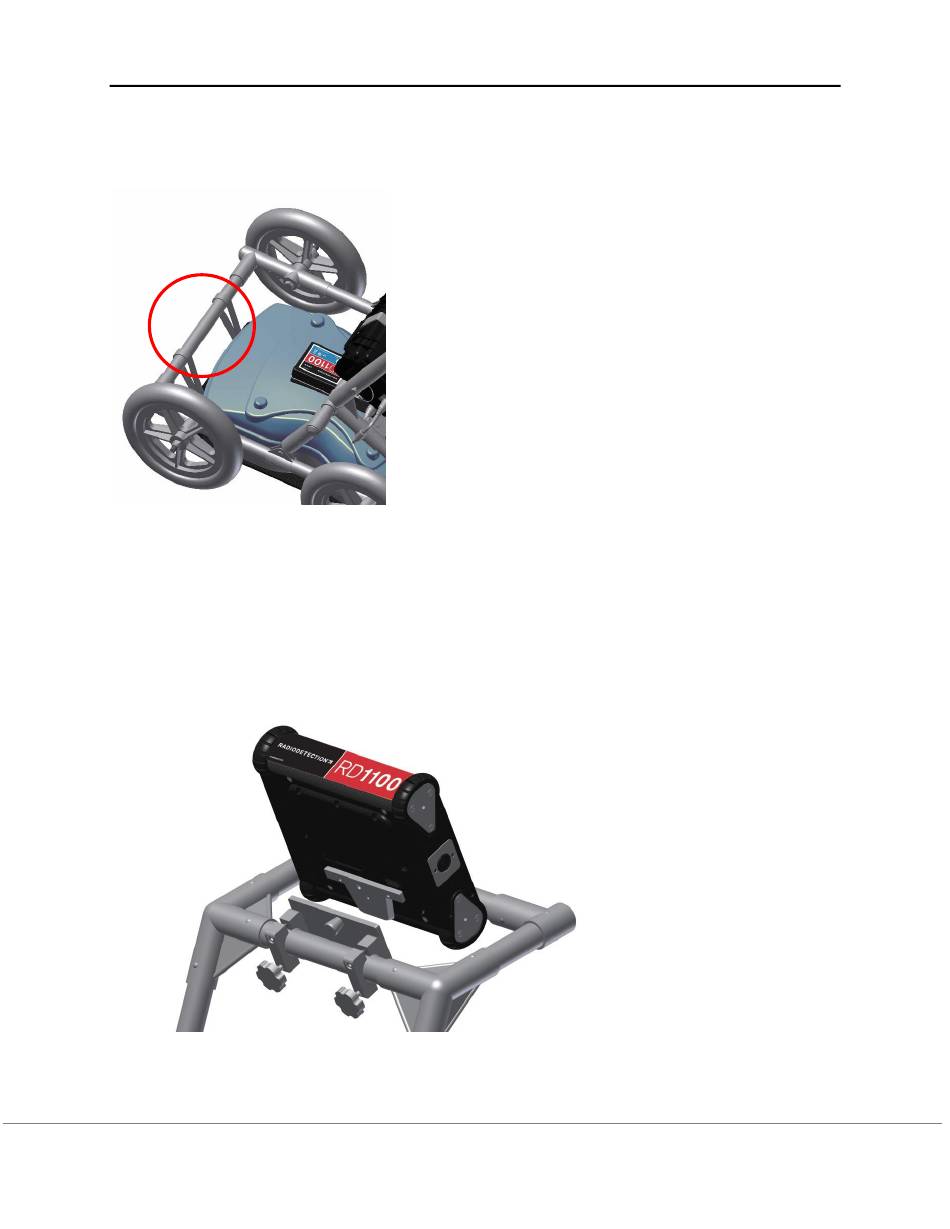

Fixez l'unité de contrôle sur le support du radar. Il suffit de faire glisser l'unité de contrôle des
deux côtés du support et de la mettre en place à l'aide de la goupille de verrouillage. Un déclic se
fait entendre lorsque l'unité de contrôle est bien en place. Ajustez l'angle de l'unité de contrôle en
desserrant les vis sous le support. Une fois que vous avez trouvé un angle convenable, resserrez
les vis. Pour retirer l'unité de contrôle, débranchez les câbles, tirez la goupille de verrouillage et
soulevez l'écran.
Raccordez le câble de l'unité de contrôle à l'arrière de l'écran à l'aide des vis de serrage. Branchez
ensuite l'autre extrémité à l'antenne. Assurez-vous que le câble est placé comme illustré ci-
dessous.
