Notions relatives au radar de sol
Section 7 - Notions relatives au radar de sol

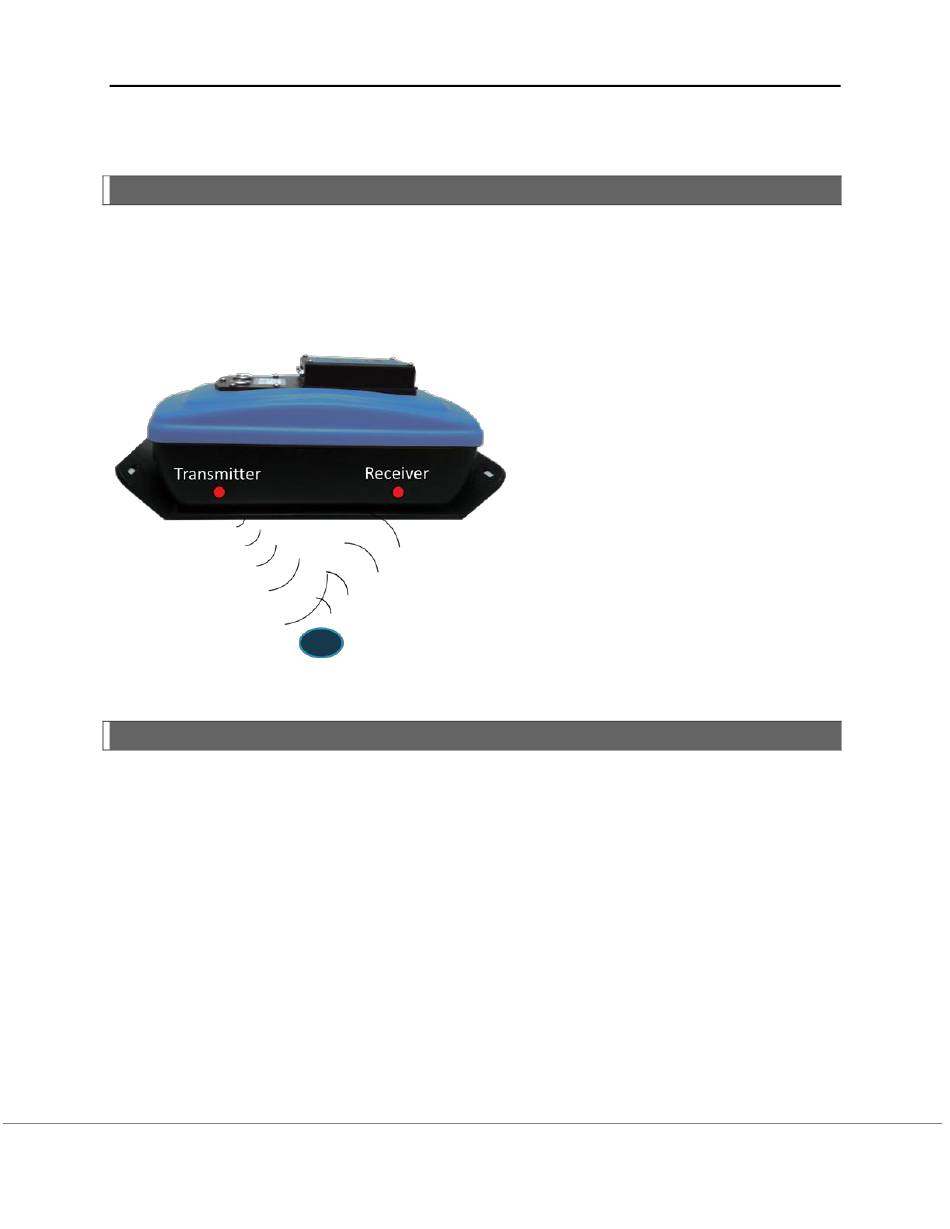

7.1 Théorie
Les radars de sol utilisent des ondes radio pour détecter des objets dans le sous-sol. Ils émettent
des ondes radio haute fréquence et détectent les échos renvoyés par les objets dans le sous-sol.
Les échos sont produits lorsque le matériel cible est différent du matériel hôte (p. ex. des tuyaux
en PVC dans du gravier)
7.2 Hyperboles
L'écran du radar de sol indique l'amplitude du signal de retour reçu en lien avec la profondeur
(durée) et la position de l'antenne sur une ligne. Il s'agit d'un « balayage en ligne ». Étant donné
que l'énergie de radar se propage en 3D de manière conique plutôt qu'en ligne droite, la réponse
sur une canalisation, un rocher ou une racine d'arbre prend la forme d'une hyperbole (ou U
inversé). L'onde atteint l'objet avant et après que le radar y passe au-dessus et forme une
réflexion hyperbolique pouvant apparaître sur l'écran même si l'objet n'est pas directement sous
le radar :
© Radiodetection 2016
27
RD1100 Manuel d'utilisation
