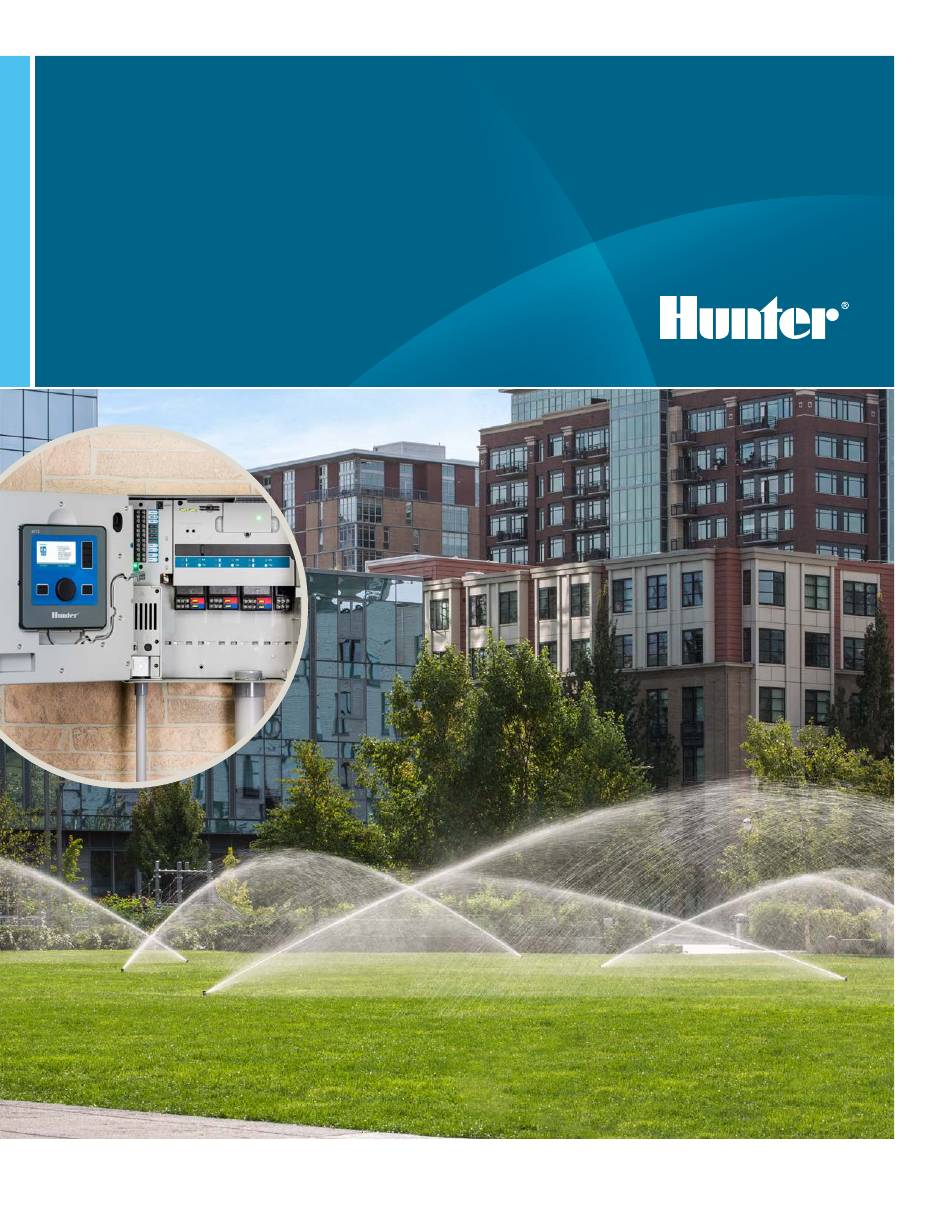

- Page 1 PROGRAMMATEUR À DÉCODEUR ACC2 Guide de conception Contrôle intelligent, flexible et puissant pour les plus grands espaces verts hunterindustries.com Built on Innovation® ARROSAGE RÉSIDENTIEL ET MUNICIPAL...
- Page 3 GUIDE DE CONCEPTION DU PROGRAMMATEUR À DÉCODEURS ACC2 Table des matières Aperçu.................4 Avantages..............5 Spécifications et règles de câblage.......6 Mise à la terre..............8 Câblage du décodeur au solénoïde........9 Sorties du décodeur, facteurs de puissance et courant d'appel............9 Matériel et modèles de décodeur........10 Spécifications d'installation du décodeur ACC2...14...
- Page 4 GUIDE DE CONCEPTION DU PROGRAMMATEUR À DÉCODEUR ACC2 Présentation Contrôlez de grands systèmes d'arrosage sur de longues Le signal pour les adresses uniques des décodeurs et distances grâce à la technologie des décodeurs à deux fils l'alimentation pour le fonctionnement du solénoïde disponible avec le programmateur ACC2.
- Page 5 GUIDE DE CONCEPTION DU PROGRAMMATEUR À DÉCODEUR ACC2 Avantages Les systèmes à décodeurs ACC2 de Hunter offrent de • La famille de programmateur à décodeurs ACC2 nombreux avantages qui permettent d'économiser du offre jusqu'à trois câble signal par module. temps, de l'argent et des efforts tout au long de leur durée Cependant, la fonction de mappage des stations de vie.
- Page 6 GUIDE DE CONCEPTION DU PROGRAMMATEUR À DÉCODEUR ACC2 Spécifications et règles relatives aux câblages • Il n'est pas nécessaire de connecter les câbles Les câblages et leur installation constituent un facteur clé signaux les uns aux autres. Chaque câble signal va pour la réussite d'une installation de décodeurs.
- Page 7 GUIDE DE CONCEPTION DU PROGRAMMATEUR À DÉCODEUR ACC2 Spécifications et règles relatives aux câblages (suite) • Les épissures et connexions supplémentaires sur le différentes, le câblage est conforme aux spécifications. câble signal doivent être réalisées avec des connecteurs En effet, il n'y a que 3 km jusqu'à l'extrémité de chaque bras du T depuis le programmateur, même si le câblage...
- Page 8 Les règles de mise à la terre pour les programmateurs Le dernier décodeur de tout câblage doit être mis à la terre. de décodeurs ACC2 sont les mêmes que pour les Cela inclut les décodeurs finaux dans chacun des différents programmateurs ACC/ICD précédents.
- Page 9 0,250 ampère Le facteur de puissance des décodeurs est par défaut ca sur un solénoïde Hunter avec un courant de maintien de « 2 » et représente la quantité d'énergie fournie au d'environ 0,200 ampère ca. Les solénoïdes d'autres solénoïde.
- Page 10 • Étend le fonctionnement de la station A2C-75D-M : • Inclus dans les programmateurs de base ACC et ACC2 • Programmateur à décodeur ACC avec support mural • Deux modules supplémentaires peuvent être ajoutés standard en acier, revêtement en poudre et sortie par programmateur pour étendre à...
- Page 11 GUIDE DE CONCEPTION DU PROGRAMMATEUR À DÉCODEUR ACC2 Matériel et modèles de décodeurs (suite) Modèles de décodeur ICD distinctes. Ils font partie d'un système de programmateur de décodeur répertorié UL/c-UL avec la famille de Les décodeurs ICD sont étanches et disposent d'un programmateurs A2C-75Dxx.
- Page 12 Cependant, vous pouvez que P/MV. réadresser les stations si l'ordre est important. Dans les systèmes de décodeur ACC2, un ou plusieurs Programmateur ICD-HP P/MV peuvent être exploités par le biais du câble signal. Le dispositif ICD-HP, fiable et fonctionnant sur batterie, est Les programmateurs de décodeur ACC2 peuvent exploiter...
- Page 13 à la fois avec des couleur, appelées « ports ». programmateurs décodeurs Hunter et d'autres Les sondes Hunter Flow-Sync ou les sondes de type Clik programmateurs Hunter. peuvent être connectées et faire l'objet d'un reporting via le • Les télécommandes ROAM sont entièrement compatibles câble signal.
- Page 14 La disposition et la conception des câbles sont relativement Un chemin de câble peut être ramifié autant de fois que simples pour un système de décodeur ACC2. La règle nécessaire. Si les dérivations sont longues, utilisez un générale consiste à faire passer les câbles signaux dans les dispositif de commutation de câble de décodeur (Paige...
- Page 15 GUIDE DE CONCEPTION DU PROGRAMMATEUR À DÉCODEUR ACC2 Formules de calcul des câbles Formule de longueur du câble signal Câble ohm/1 000' ohm/ Commentaire (1 paire) (330 m) 2 x V x 1 000' #14-2 5,04 16,56 IDWIRE1 2,0 10,98 Calibre de fil (SI)
- Page 16 GUIDE DE CONCEPTION DU PROGRAMMATEUR À DÉCODEUR ACC2 Formules de calcul des câbles (suite) Exemples Les 225 décodeurs (programmateur A2C-75D avec 225 stations dont six P/MV assignés aux décodeurs) sur un câblage avec le maximum de 20 solénoïdes actifs (10 programmes avec deux solénoïdes par station plus six P/MV) sur un câble IDWIRE2 de 14 AWG (2,08 mm...
- Page 17 GUIDE DE CONCEPTION DU PROGRAMMATEUR À DÉCODEUR ACC2 Câbles du décodeur au(x) solénoïde(s) Un système de décodeur doit comprendre un décodeur par solénoïdes avec un câblage commun. Utilisez toujours une solénoïde (électrovanne ou tête). Le fait de placer le décodeur paire pour chaque sortie du décodeur.
- Page 18 GUIDE DE CONCEPTION DU PROGRAMMATEUR À DÉCODEUR ACC2 Protection contre les surtensions La protection contre les surtensions située à l'intérieur du Un bon système de protection contre les surtensions protège décodeur peut faiblir et un décodeur doit être remplacé s'il un système d'arrosage contre les effets des orages de faible à...
- Page 19 GUIDE DE CONCEPTION DU PROGRAMMATEUR À DÉCODEUR ACC2 Mise à la terre des systèmes de décodeurs Hunter Il incombe à l'entrepreneur de mettre à la terre tous les Utilisez des électrodes de mise à la terre homologuées UL équipements électriques installés en relation avec un ou fabriquées pour répondre aux exigences minimales du...
- Page 20 GUIDE DE CONCEPTION DU PROGRAMMATEUR À DÉCODEUR ACC2 Mise à la terre des systèmes à décodeurs Hunter (suite) Programmateur Distance égale à la longueur du piquet de mise à la terre 8' ou 10' Câble signal (2,5 m ou 3 m) Distance 8' (2,5 m) du piquet de mise à...
- Page 21 GUIDE DE CONCEPTION DU PROGRAMMATEUR À DÉCODEUR ACC2 Mise à la terre des systèmes de décodeurs Hunter (suite) Mise à la terre du décodeur Ces produits sont corrosifs et entraîneront l'érosion des Au minimum, le circuit de mise à la terre d'un décodeur doit conducteurs et des électrodes en cuivre, qui perdront de...
- Page 22 GUIDE DE CONCEPTION DU PROGRAMMATEUR À DÉCODEUR ACC2 Mise à la terre des systèmes de décodeurs Hunter (suite) Mise à la terre du décodeur Au niveau du sol 36" (91 cm) Placez une plaque de mise à la terre dans une tranchée de 15 cm de large, perpendiculairement au câblage de...
- Page 23 GUIDE DE CONCEPTION DU PROGRAMMATEUR À DÉCODEUR ACC2 Remarques...
- Page 24 Service client 1-800-383-4747 © 2024 Hunter Industries Inc. Hunter, le logo Hunter et toutes les autres marques sont des marques de commerce appartenant à Hunter Industries, déposées aux États-Unis et dans d'autres pays. Pensez à recycler. LIT-526-DG FR B 6/24...
