Manuel d'instructions – Liste des pièces
ALUMINIUM ET ACIER INOX
Pompes pneumatiques
à membranes
TFG400
Pression maximale de service produit 0,8 MPa, (8 bars)
Pression maximale d'entrée d'air 0,8 MPa, (8 bars)
*Modèle TF-DB3___
*Modèle TF-DC3___
*Modèle TF-DB4___
*Modèle TF-DC4___
*Modèle TF-DBC___
*Modèle TF-DCC___
*Modèle TF-DBD___
*Modèle TF-DCD___
*Modèle TF-DT4___
*Modèle TF-DU4___
*Modèle TF-DTD___
*Modèle TF-DUD___
*
*
* Se reporter au tableau de sélection de la pompe et aux descriptions à la page 22 pour déterminer
la configuration et le numéro du modèle de votre pompe.
** Les modèles Plus possèdent un corps principal en acier inoxydable.
Brevet no.
CN ZL94102643.4
FR 9408894
JA 3517270
US 5.386.452
Instructions de sécurité importantes
Lire toutes les mises en garde et instructions de ce manuel.
Sauvegarder ces instructions.
.
Pompes en aluminium
Pompes aluminium, à distance
Pompes en acier inox
Pompes en acier inox, à distance
Pompes BSPT en aluminium
Pompes BSPT en aluminium, à distance
Pompes BSPT en acier inox
Pompes en acier inox BSPT, à distance
Pompes Plus** en acier inox
Pompes Plus** en acier inox, à distance
Pompes BSPT Plus** en acier inox
Pompes BSPT Plus** en acier inox, à distance

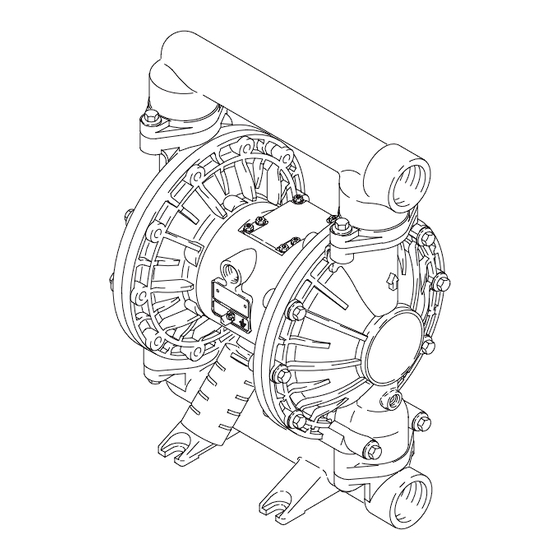

Illustration du modèle no. DB3777
QUALITÉ DÉMONTRÉE, TECHNOLOGIE DE POINTE.
308441F
Rév. AG
03263B
Publicité
Manuels Connexes pour Graco TFG400
Sommaire des Matières pour Graco TFG400
- Page 1 Manuel d’instructions – Liste des pièces ALUMINIUM ET ACIER INOX Pompes pneumatiques à membranes TFG400 308441F Pression maximale de service produit 0,8 MPa, (8 bars) Rév. AG Pression maximale d’entrée d’air 0,8 MPa, (8 bars) *Modèle TF-DB3___ Pompes en aluminium *Modèle TF-DC3___...
- Page 2 Table des matières Symboles Mises en garde de sécurité ......Symboles ......... . Symbole de mise en garde Installation .
- Page 3 MISE EN GARDE DANGER DES PRODUITS TOXIQUES Les produits dangereux ou les vapeurs toxiques peuvent provoquer de graves blessures, voire entraîner la mort, en cas de projection dans les yeux ou sur la peau, d’inhalation ou d’ingestion. D Connaître les dangers spécifiques au produit utilisé. D Stocker le produit dangereux dans un récipient homologué.
- Page 4 Installation Informations générales Mise à la terre MISE EN GARDE D L’installation type présentée à la fig. 2 est une simple indi- cation pour choisir et monter les éléments du système. RISQUES D’INCENDIE ET Prendre contact avec votre distributeur Techni-flow pour D’EXPLOSION vous aider à...
- Page 5 Installation Montages Le filtre sur la conduite d’air (F) élimine les pous- sières nuisibles et l’humidité de l’alimentation en air comprimé. ATTENTION L’air d’échappement de la pompe peut contenir des Installer un flexible pneumatique relié à la terre (A) de 1/2 npt(f) entre les accessoires et l’entrée d’air de la éléments polluants.
- Page 6 Installation Utiliser des flexibles hydrauliques (L) raccordés Conduite de sortie produit à la terre. La sortie produit (S) de la pompe est de 1-1/2 in. npt(f). Bien serrer le raccord produit dans MISE EN GARDE la sortie de la pompe. Une vanne de purge produit (J) est nécessaire pour dé- Installer une vanne de purge produit (J) à...
- Page 7 Installation Inversion du sens des orifices d’entrée et de Vanne de décharge produit sortie produit ATTENTION La pompe est livrée avec les orifices d’entrée (R) et de sortie (S) dans le même sens. Voir fig. 3. Pour inverser le sens de Certains systèmes peuvent nécessiter la pose d’une l’orifice d’entrée et/ou de sortie: vanne de purge sur la sortie de la pompe pour éviter...
- Page 8 Installation L’orifice d’échappement d’air mesure 3/4 npt(f). Ne pas le Expulsion de l’air d’échappement réduire. Une trop forte réduction de cet orifice d’échappement peut engendrer un fonctionnement par à-coups de la pompe. MISE EN GARDE Si le silencieux (P) est monté directement sur l’orifice de RISQUES D’INCENDIE ET l’échappement d’air, appliquer du ruban PTFE pour filetages ou un lubrifiant antigrippant pour filetages avant de procéder...
- Page 9 Fonctionnement Procédure de décompression Placer l’extrémité du flexible produit (L) dans un réservoir approprié. MISE EN GARDE Fermer la vanne de purge (J). Voir fig. 2. DANGER DES ÉQUIPEMENTS SOUS PRESSION Fermer le régulateur d’air (C) de la pompe. Ouvrir toutes Le matériel reste pressurisé...
- Page 10 Remarques 308441...
- Page 11 Maintenance Lubrification Rinçage et stockage La vanne d’air est conçue pour fonctionner sans lubrification, toutefois, si vous souhaitez la lubrifier, retirer le flexible d’entrée d’air de la pompe toutes les 500 heures de fonction- MISE EN GARDE nement (ou chaque mois), et verser deux gouttes d’huile pour machine dans l’entrée d’air.
- Page 12 Guide de dépannage D Dépressuriser avant de vérifier ou d’entretenir le matériel. MISE EN GARDE D Contrôler tous les problèmes et causes possibles avant de démonter la pompe. Pour réduire les risques de blessures graves lors de chaque décompression, toujours suivre la Procédure de décompression de la page 9.
- Page 13 Guide de dépannage PROBLÈME CAUSE SOLUTION Présence de fluide dans l’air La membrane s’est rompue. Remplacer. Voir pages 17–19. d’échappement. Le boulon de l’arbre de la Resserrer ou remplacer. membrane (107) est desserré. Voir pages 17–19. Le joint torique (108) est Remplacer.
- Page 14 Entretien Réparation de la vanne d’air Outillage nécessaire D Clé dynamométrique D Tournevis Torx (T20) ou clé à douille de 7 mm. D Pince à bec long D Tige d’extraction de joint torique D Graisse à base de lithium REMARQUE: Des kits de réparation pour vannes d’air, réf.
- Page 15 Entretien Remontage Introduire l’extrémité fine en premier. Si les paliers (12, 15) ont été retirés, en installer de Graisser. nouveaux en suivant les explications de la page 20. Monter en orientant les lèvres face Remonter la partie recevant le produit. à...
- Page 16 Entretien Réparation de la vanne à billes Enduire les filetages avec du Loctite de moyenne force (bleu) ou avec du produit équivalent. Serrer à 14–17 N Outillage nécessaire Voir Séquence de serrage, page 28. D Clé dynamométrique La flèche (A) doit être tournée vers le collecteur de sortie (103). D Clé...
- Page 17 Entretien Réparation de la membrane MISE EN GARDE Outillage nécessaire D Clé dynamométrique Pour réduire les risques de blessures graves lors de chaque décompression, toujours suivre la Procédure D Clé à douille de 13 mm de décompression de la page 9. D Clé...
- Page 18 Entretien Desserrer les boulons (107) de l’arbre de la membrane Placer la plaque de la membrane côté produit (105) sans les retirer à l’aide d’une clé à douille de 15 mm sur le boulon de sorte que la face arrondie soit tour- (25,40 mm sur les modèles en inox) pour les deux née à...
- Page 19 Entretien 402* 403* 401* 03274A 03275A Vue en coupe avec les membranes montées Vue en coupe avec les membranes démontées 401* 403* 108* Les lèvres sont tournées vers l’extérieur du corps (1). La face arrondie est tournée vers la membrane (401). Le côté...
- Page 20 Entretien Utiliser un système d’extraction de palier pour démonter Démontage du palier et du joint d’étanchéité les paliers de l’arbre de la membrane (19), les paliers Outillage nécessaire (12) de la vanne d’air ou les paliers (15) des tiges d’inversion. Ne pas enlever les paliers intacts. D Clé...
- Page 21 Entretien Introduire les extrémités coniques des paliers en premier. Forcer les paliers dans le corps principal jusqu’à ce qu’ils affleurent en surface (1). Enduire avec du Loctite de moyenne force (bleu) ou avec du produit équivalent. Serrer au couple de 15 à 17 N Silencieux non compris sur le modèle no.
- Page 22 Tableau de sélection de la pompe Les pompes TFG400 en aluminium et en acier Inox, série A Le numéro du modèle est inscrit sur la plaque de série de votre pompe. Pour déterminer le no. du modèle de votre pompe à partir du tableau de sélection ci-dessous, choisissez six caractères qui caractérisent votre pompe de la gauche vers la droite.
- Page 23 Tableau de sélection des kits de réparation Pour les pompes TFG400 en aluminium et en acier inox, série A Les kits de réparation peuvent être commandés séparément. Pour réparer la vanne d’air, commander la référence 236273 pour les modèles avec un corps principal en aluminium, ou la référence 255061 pour les modèles avec un corps principal en acier inoxydable (voir page 24).
- Page 24 Vues éclatées des pièces 110Y 301* 402* 201* 202* Présentation du modèle en aluminium Non utilisé sur certains modèles. 401* Utilisé seulement pour certains modèles. 108* Sur modèles en acier inox seulement. 403* Ces pièces ne concernent que le moteur pneumatique piloté à distance, DC––––, DT––––...
- Page 25 Pièces Liste des pièces pour le moteur à air comprimé (colonne 2 du tableau) Réf. Description Qté ract. rep. Réf. Description Qté ract. rep. Comme B, à l’exception de ce qui suit 188838 CORPS, de pompe; 195921 SECTION centrale, aluminium à...
- Page 26 Pièces Liste de pièces section produit (Tableau de sélection, colonne 3) Réf. Description Qté ract. rep. Réf. Description Qté ract. rep. 15A615 COUVERCLE, produit; aluminium 15A615 COUVERCLE, produit; aluminium 192078 COLLECTEUR, entrée; aluminium; BSPT 189402 COLLECTEUR, entrée; aluminium 15A658 COLLECTEUR, sortie; aluminium;...
- Page 27 Pièces Liste des pièces du siège (colonne 4 du Liste des pièces de la bille (Tableau de tableau) sélection, colonne no. 5) Réf. Description Qté Réf. Description Qté ract. rep. ract. rep. 301* 112419 BILLE; PTFE 201* 189318 SIÈGE; acier inox 316 301* 112423 BILLE;...
- Page 28 Séquence de serrage Toujours observer la séquence de serrage à chaque demande de serrage des fixations. Couvercles produit gauche et droite. Collecteur de sortie. Serrer les boulons à 22–25 NSm. Serrer les boulons à 14–17 NSm. VUE DE DESSUS VUE DE PROFIL Collecteur d’entrée.
- Page 29 Dimensions VUE DE FACE SCHÉMA DE PERCAGE DES TROUS DE MONTAGE DE LA POMPE 197 mm Entrée 152,5 mm d’air 1/2 npt(f) Échappement d’air 3/4 npt(f) 152,5 mm 268 mm 38 mm 152,5 mm Silencieux non compris sur le modèle no. 253485. 379,5 mm Pompes INOX Pompes alu...
- Page 30 Caractéristiques techniques Pression maximale de service produit ........... . 0,8 MPa (8 bars) Plage de pression de service d’air .
- Page 31 Graphique de rendement Exemple de recherche de la consommation d’air et de la pression d’air d’une pompe avec une hauteur de refoulement donnée et un débit produit spécifique: Pour fournir un débit de liquide de 227 litres (en abscisse) avec une pression à la tête de refoulement (en ordonnée) de 0,28 MPa (2,8 bars), il faut une consommation d’air d’environ 1,40 m /min à...
- Page 32 Garanties Techni-flow Garantie Standard pour pompe pneumatique Techni-flow garantit que tout le matériel fabriqué et portant son nom est exempt de défaut de matière et de fabrication à la date de la vente à l’acheteur et utilisateur initial. Sauf garantie spéciale, accrue ou limitée, publiée par techni-flow, techni-flow réparera ou remplacera, pendant une période de cinq ans à...
