Réparation – Pièces
Dura-Flo
Bas de pompe en acier au carbone ou en acier inoxydable. Destiné aux pompes,
pulvérisateurs et systèmes d'application des fluides Graco. Pour un usage professionnel
uniquement.

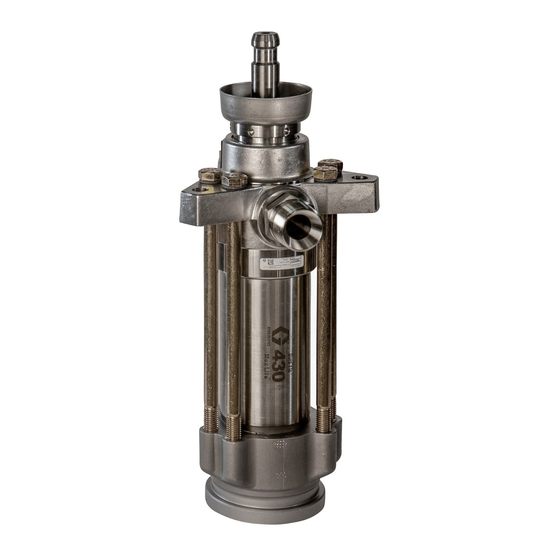

Dura-Flo Bas de pompe 1800 (430 cc)
Dura-Flo Bas de pompe 2400 (580 cc)
Consignes de sécurité importantes
Veuillez lire l'intégralité des avertissements et des instructions
figurant dans ce manuel. Conservez ces instructions.
Consultez la page 3 pour des informations sur le modèle, notamment la pression de service maximum.
™
Bas de pompe
312588R
FR
TI8341b
