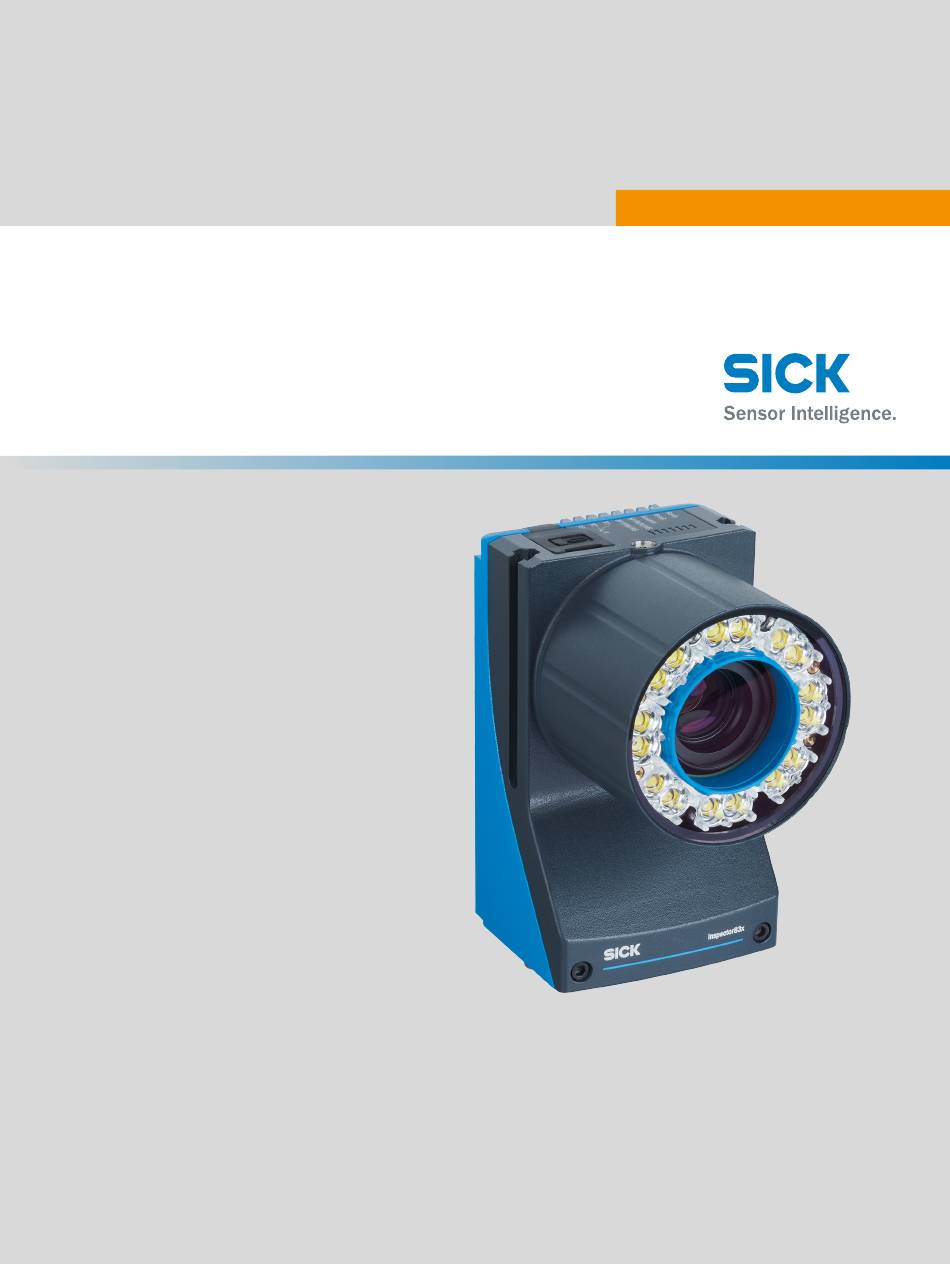

  • Page 1 N O T I C E D ’ I N S T R U C T I O N Inspector83x Vision industrielle 2D...
  • Page 2 © SICK AG. Tous droits réservés. Document original Ce document est un document original de SICK AG. N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK Sujet à modification sans préavis...
  • Page 3 Transport....................Déballage....................Contrôle du transport................Entreposage....................Montage....................29 Instructions de montage................8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 4 11.1 Mise au rebut.................... Caractéristiques techniques............52 12.1 Particularités..................... 12.2 Mécanique et électronique..............N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK Sujet à modification sans préavis...
  • Page 5 Accessoires..................59 Annexe....................60 14.1 Déclarations de conformité et certificats..........14.2 Licences....................8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 6 … signale des astuces et des recommandations utiles ainsi que des informations pour un fonctionnement efficace et sans panne. N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK...
  • Page 7 Certificats (déclaration de conformité par exemple) • Autres publications • Logiciel • Accessoires 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 8 électro‐ niques et physiques et tient compte des mesures appropriées pour les différents types N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK...
  • Page 9 Port TCP Contrôle Sert à configurer l’appa‐ CoLa 2 2122 reil 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 10 ■ N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK Sujet à modification sans préavis...
  • Page 11 Le risque lié aux rayonnements visibles est spécifique au produit. Pour des informa‐ tions supplémentaires, consultez les caractéristiques techniques. 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 12 • Veiller à une bonne dissipation thermique de l’appareil vers l’environnement. N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK Sujet à modification sans préavis...
  • Page 13 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 14 Plaque signalétique Les informations d’identification du produit figurent sur la plaque signalétique. N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK Sujet à modification sans préavis...
  • Page 15 Les appareils de la gamme de produits Inspector83x sont classés selon la désignation suivante : V2D83yz-abcdefghij 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 16 0 : sans 1 : plastique IP65 Plage de températures S : 0 °C à 40 °C (standard) N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK Sujet à modification sans préavis...
  • Page 17 Rouge, vert, bleu, rose, A configurer par l'utilisateur jaune, turquoise, blanc 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 18 Les LED MS et NS clignotent simulta‐ nément. Aucune tension d’alimentation ou pas d'adresse IP N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK Sujet à modification sans préavis...
  • Page 19 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 20 « Mise en service », page Vous trouverez des informations supplémentaires sur SICK AppSpace sous www.sick.com/SICK_AppSpace. N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK Sujet à modification sans préavis...
  • Page 21 Pour les installations fixes, il faut utiliser Gigabit Ethernet. 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 22 IP unique. L'adresse IP doit être suffisamment similaire pour appartenir au même réseau. N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK...
  • Page 23 Sélectionnez Internet Protocol Version 4 (TCP/IPv4) dans la liste et cliquez sur Proper‐ ties (Propriétés). 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 24 C et est le type de réseau le plus couramment utilisé. Un réseau C peut, au maximum, accueillir 256 appareils sur le même réseau. N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK...
  • Page 25 DHCP pour l'interface USB, qui attribue automatiquement 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 26 Si vous ne vous souvenez pas de l'adresse IP de l'appareil, SICK AppManager vous aidera à la trouver. N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK...
  • Page 27 Intelligent Inspection. • L’appareil connecté. • Le User level actuel. 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 28 En cas de stockage supérieur à 3 mois, contrôler régulièrement l’état général de tous les composants et de l’emballage. N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK...
  • Page 29 Ne pas toucher les contacts à nu du raccordement électrique sur le boîtier de la ■ caméra et sur l’éclairage. 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 30 12. Si les réglages nécessaires sur l'objectif ne sont pas effectués immédiatement, monter alors le capuchon de protection optique pour l'objectif. N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK...
  • Page 31 La LED d’état Ready s’allume en vert. Effectuer un réglage fin. 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 32 Le système ne doit être utilisé qu'avec des câbles blindés, le blindage devant être relié au potentiel de terre aux deux extrémités. N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK...
  • Page 33 Si nécessaire : compensation de potentiel conductrice de faible impédance entre ■ des zones de potentiels de terre variables. 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 34 électro-optiques disponibles dans le commerce. Cette mesure permet de bénéficier d’une excellente résistance aux perturbations électromagnétiques. N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK...
  • Page 35 à de faibles différences de potentiel. 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 36 Il est possible qu'un potentiel apparaisse entre les boîtiers métalliques isolés et le potentiel de terre local. N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK...
  • Page 37 Puissance de sortie requise de la source de tension : au moins 48 W 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 38 = commutable 1) 2) Sortie de courant commutable pour éclairage externe N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK Sujet à modification sans préavis...
  • Page 39 {S/N} correspond au numéro de série du produit, voir la plaque signalétique (si indi‐ quée). 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 40 Illustration 16 : Schéma de raccordement pour le bus de terrain API (automate programmable industriel) Bus de terrain (Profinet, EtherNet/IP™) N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK Sujet à modification sans préavis...
  • Page 41 La restauration du mot de passe est décrite dans la section Restaurer le mot de passe du manuel SOPAS ET. 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 42 La Nova SensorApp Vision 2D est configurée via une interface utilisateur graphique basée sur le web. Ouvrir l’interface utilisateur dans un navigateur Internet : N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK...
  • Page 43 Cliquer sur Télécharger et installer pour télécharger la SensorApp surlignée sur l’ordinateur et l’installer sur l’appareil. 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 44 • Vous trouverez des exemples de code sur Gitlab (gitlab.com/sick-appspace/sam‐ ples). N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK Sujet à modification sans préavis...
  • Page 45 Insérer la carte mémoire dans le logement jusqu’à ce que le verrouillage s’ouvre. 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 46 Refermer le couvercle. S’assurer que le couvercle est parfaitement plan sur le produit. Mettre le produit sous tension. N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK Sujet à modification sans préavis...
  • Page 47 Cet effet peut être réduit en utilisant un nettoyant à effet antistatique en combinaison avec le chiffon optique SICK (référence 4003353). 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 48 Éliminer la poussière présente sur le boîtier à l’aide d’un pinceau doux. ► N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK Sujet à modification sans préavis...
  • Page 49 Expédier l’appareil uniquement dans son emballage original ou dans un embal‐ ► lage avec protection équivalent. 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 50 Les coordonnées de l’interlocuteur • La description de l’application • La description de l’erreur N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK Sujet à modification sans préavis...
  • Page 51 Trier les matériaux par type et les faire recycler. ■ 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 52 Lumière blanche visible, moyenne, angle de rayonnement : 31° • Lumière blanche visible, large, angle de rayonnement : 47° N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK Sujet à modification sans préavis...
  • Page 53 60529:1991 +A1:2010 +A2:2013 +AC:2019-02)  Sécurité électri‐ EN 61010-1:2010 EN 61010-1:2010 / A1:2019 EN 61010-1:2010 / A1:2019 / AC:2019-04 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 54 Taux de transfert de données : 10/100 Mbit/s Indicateurs opti‐ 8 LED d'état ques N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK Sujet à modification sans préavis...
  • Page 55 12.6 Diagrammes de champ de vision Inspector83x Flex Type d'appareil : V2D8301P-xxxxxxxxxx 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 56 Champ de vision : horizontal x vertical en mm Résolution approximative en mm/px Distance de travail/distance focale en mm N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK Sujet à modification sans préavis...
  • Page 57 Les deux axes des diagrammes doivent être interprétés de manière linéaire. 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 58 4 filetages à trou borgne M5, 5,5 mm de profondeur, pour la fixation de l’appareil N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK...
  • Page 59 {S/N} correspond au numéro de série du produit, voir la plaque signalétique (si indi‐ quée). 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 60 Voir les textes de licence sur www.sick.com/licensetexts. Sur demande, les textes de licence peuvent également être fournis sur papier. N O T I C E D ’ I N S T R U C T I O N | Inspector83x 8029045/ZYZ8/2024-07 | SICK...
  • Page 61 ANNEXE 8029045/ZYZ8/2024-07 | SICK N O T I C E D ’ I N S T R U C T I O N | Inspector83x Sujet à modification sans préavis...
  • Page 62 Phone +65 6744 3732 Phone +30 210 6825100 Phone +65 6744 3732 E-Mail sales.gsg@sick.com E-Mail office@sick.com.gr E-Mail sales.gsg@sick.com Hong Kong Slovakia Phone +852 2153 6300 Phone +421 482 901 201 E-Mail ghk@sick.com.hk E-Mail mail@sick-sk.sk Detailed addresses and further locations at www.sick.com SICK AG  |  Waldkirch  |  Germany  |  www.sick.com...
