50(W)
50(B)
aay

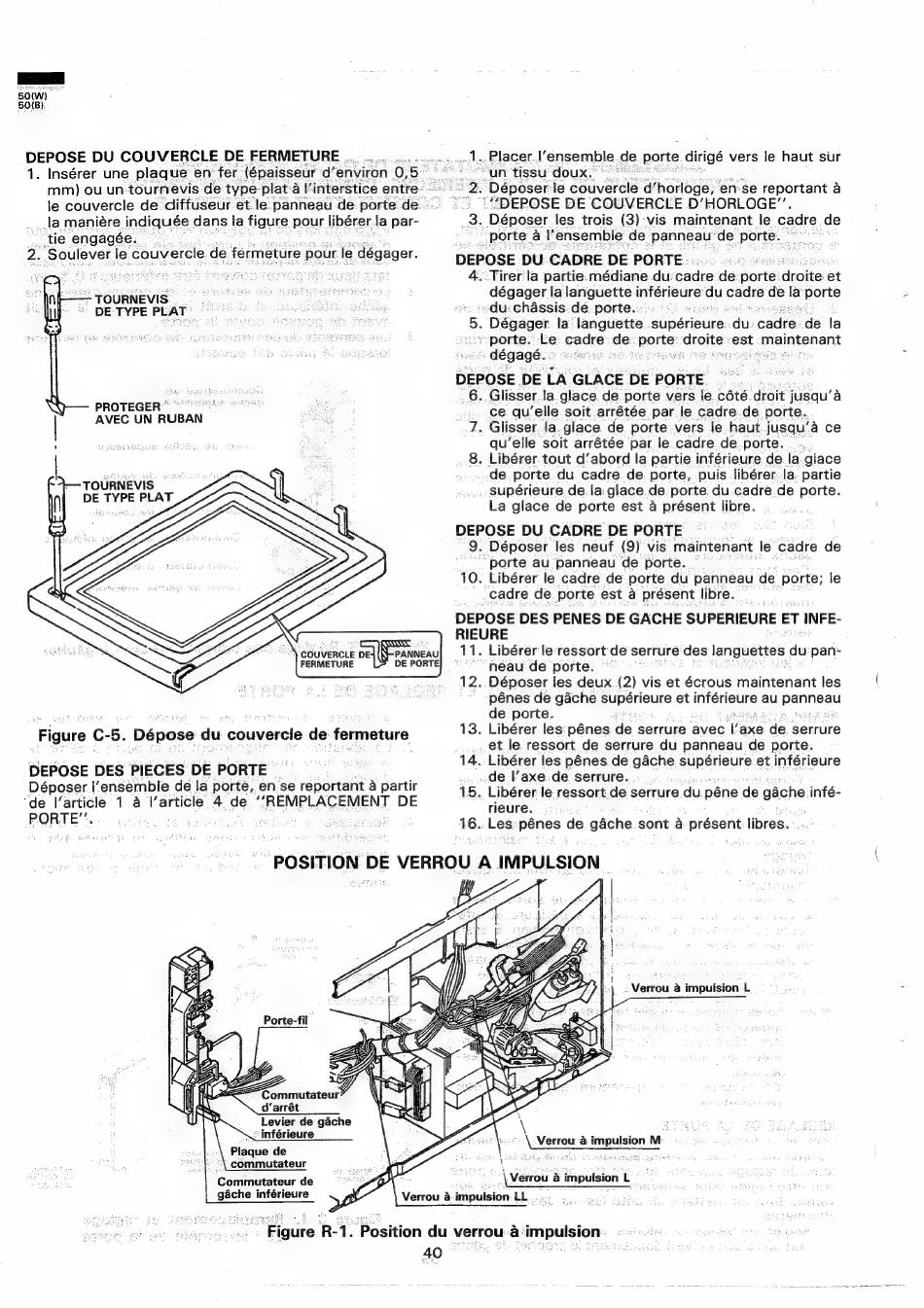

DU COUVERCLE
DE FERMETURE .
. Insérer une plaque en: fer: (épaisseur d' 'environ 0, 5
mm) ou un tournevis de type- plat: al 'interstice entre:
oom
le couvercle de diffuseur et.le panneau de porte de.
==
la maniére indiquée
dans la figure pour libérer la par-
'tie engagée.
2, Soulever, le couvercie de fermeture pour le dégager.
— TOURNEVIS
is
eas
ei os
» DETYPE PLAT -
9°
PROTEGER
©
Pay
AVEC UN RUBAN
DE TYPE PLAT
"\ GOUVERCLE
FERMETURE
Figure C-5. Dépose du couvercle de fermeture
DEPOSE DES PIECES DE PORTE
.
Déposer I'ensemble de la porte, en.se reportant a partir
'de l'article
1 a l'article 4 de '""REMPLACEMENT
DE
PORTE:
:
1... Placer.t' ensemble d
porte dirigé vers le haut sur
"un tissu-doux.
=
"2. Déposer le couvercle d' horloge, 'en-se reportant a
—"DEPOSE DE COUVERCLE
D'HORLOGE''.
AB: Déposer les trois (3)-vis maintenant le cadre de
porte. a I" ensemble de panneau' de 'Porte. io
DEPOSE DU CADRE DE PORTE:
&
;
4.-Tirer'la partie. médiane: du: cadte de porte' 'droite'é et
dégager la languette inférieure ish cadre de la porte
du: chassis. de. porte. .:
Shoe
5. Dégager:
la languette supérieure. a
adie: de la
porte.
Le: cadre oe porter scrotter est 'maintenant
: dégageé.
DEPOSE DE LA GLACE DEPORTE...
6. Glisser la glace de porte vers le cété. droit j jusqu'a
aa»
.ce qu'elle soit.arrétée.par le cadre de porte.
7. Glisser la glace de porte vers le haut. jusqu'a ce
qu'elle soit arrétée par le cadre de porte...
8. Libérer tout d'abord la partie inférieure de la glace
..de.porte du cadre. de. porte, puis libérer. la. partie
supérieure de.la glace.de. porte du cadre de porte.
La glace de porte est 4 présent libre.
DEPOSE DU CADRE DE PORTE
9. Déposer
les neuf (9) vis maintenant. le cadre de
porte au panneau de porte.
10. Libérer le cadre de porte du panneau de porte; le
cadre de porte est a présent libre.
DEPOSE DES PENES DE GACHE SUPERIEURE ET INFE-
RIEURE
1 1. Libérer le-ressort'de serrure des languetics dud pan-
neau de porte.
©
12. Déposer les deux.(2) vis et écrous maintenant les
' pénes de gache supérieure et infStichiia au pennies
de porte.
13. Libérer les:pénes de serrure avec V axe 'de serrure
et
le ressort de serrure du panneau de porte.
14..Libérer les p6nes de gache supérieure. et inférieure
. . ,
.de l'axe.de serrure.
15. Libérer.le ressort de serrure du péne de gache infé-
rieure.
16. Les Peles de gache sont a > présent libres...
_ POSITION DE VERROU A IMPULSION |
Porte-fil
Levier de gache
inférieure
Plaque de
'\ commutateur
Commutateur de
gache inférieure
-Verrou a.impulsion-L
res
\ Verrou a ——
M
.:
?
oh \Verrou a impulsion L
:
Verrou a- impulsion. LL...
Figure R- 4. Position du v
verrou & a ppusien:
