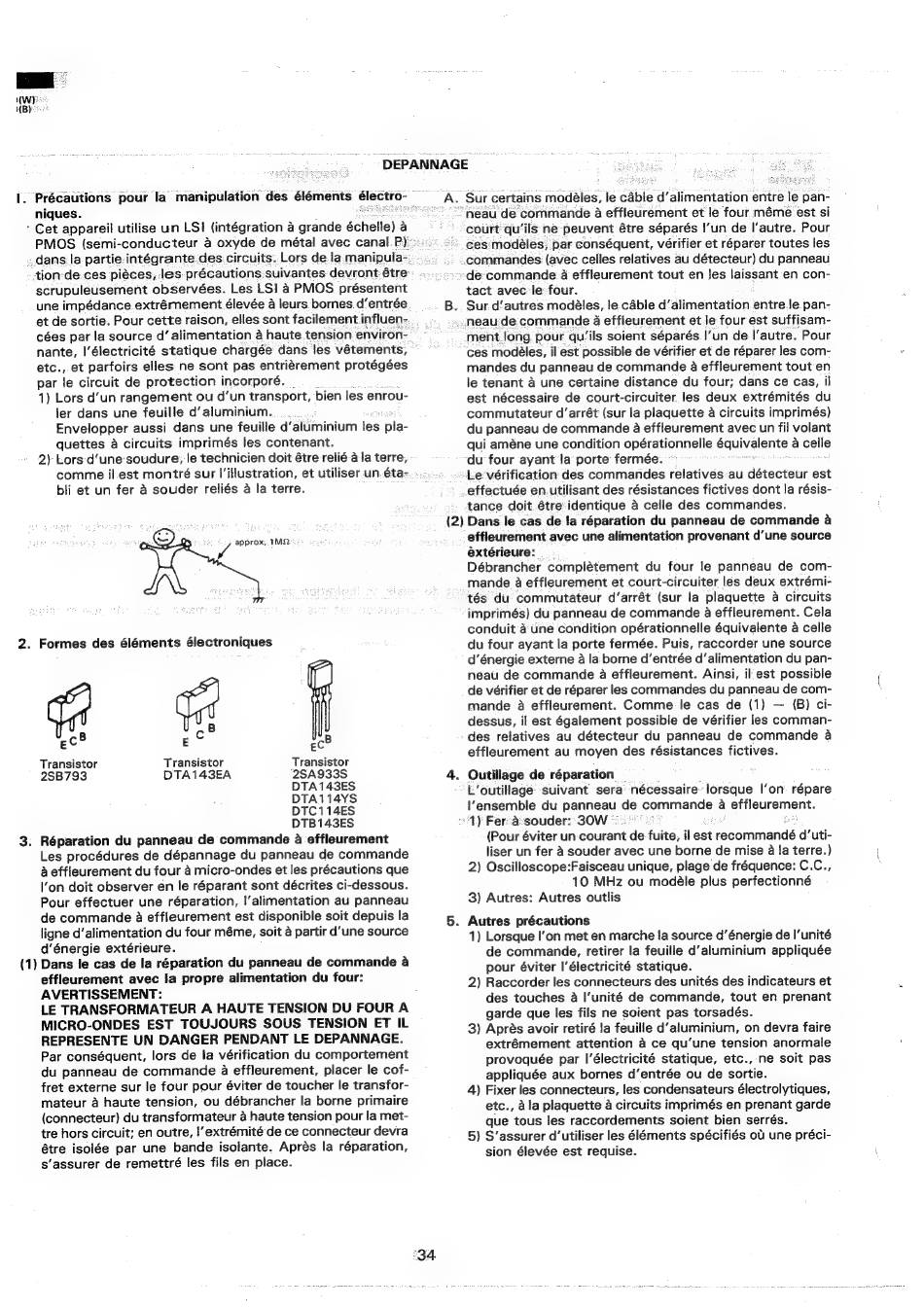

~ DEPANNAGE
niques.
'Cet appareil utilise un LSI (intégration a grande échelle) : a
PMOS
(semi-conducteur 4 oxyde de métal avec canal.P):»
«dans la partie-intégrante des circuits: Lors de.la manipula-
tion-de ces piéces, les précautions-suivantes devront:-étre:
scrupuleusement observées. Les LS! 4 PMOS
présentent
une impédance.extrémement élevée a leurs bornes.d'entrée
et de sortie. Pour cette raison, elles sont facilement.influen-
cées par la source d' alimentation a haute tension environ--
électricité statique chargée dans les vétements,
nante, |'
etc.,.et parfoirs elles ne sont pas entrigrement protégées
par le circuit de protection incorporé. |
1) Lors d'un rangement ou d'un transport, bien les enrou-
ler dans une feuille d'aluminium..
. . .
Envelopper aussi dans une feuille d' aluminium les pla-
quettes a circuits imprimés les contenant.
2) Lors:d'une soudure; le technicien doit étre relié ala terre,
comme il est montré sur l'illustration, et utiliser.un.éta-
bli et un fer a souder reliés a la terre.
J approx: TMQ
Formes des éléments électroniques
B
Cc
ec®
Transistor
2SA933S
DTA143ES
DTA114YS
DTC114ES
DTB143ES
ec8
E
Transistor
DTA143EA
Transistor
2SB793
. Réparation du panneau de commande a effleurement
Les procédures de dépannage du panneau de commande
4 effleurement du four 4 micro-ondes et les précautions que
l'on doit observer en le réparant sont décrites ci-dessous.
Pour effectuer une réparation, l'alimentation au panneau
de commande a effleurement est disponible soit depuis la
ligne d''alimentation du four méme, soit a partir d'une source
d'énergie extérieure.
(1) Dans le cas de la réparation du panneau de commande a
effleurement avec fa propre alimentation du four:
AVERTISSEMENT:
LE TRANSFORMATEUR A HAUTE TENSION DU FOUR A
MICRO-ONDES
EST TOUJOURS
SOUS TENSION
ET IL
REPRESENTE UN DANGER
PENDANT LE DEPANNAGE.
Par conséquent, lors de la vérification du comportement
du panneau de commande a effleurement, placer le cof-
fret externe sur le four pour éviter de toucher le transfor-
mateur 4 haute tension, ou débrancher la borne primaire
(connecteur) du transformateur 4 haute tension pour la met-
tre hors circuit; en outre, |'extrémité de ce connecteur devra
étre isolée par une
bande isolante. Aprés la réparation,
s'assurer de remettré les fils en place.
£34
A.
Sur certains modéles, le éable d'alimentation entre ic pan-
"Aeau de Commande a effleurement et le four. mémé est si
court qu'ils'ne peuvent étre séparés |'un de |'autre. Pour
* ces'modeéles, par conséquent, vérifier et réparer toutes les
'commandes (avec celles relatives au détecteur) du panneau
«de-commande:a
effleurement tout en les laissant en con-
tact avec: le:four.
Sur d'autres modéles, le cable d'alimentation entre.Je pan-
-.neau:'de commande a effleurement et Je four est suffisam-
ment.fong. pour qu'ils soient séparés i'un de l'autre. Pour
ces modéles, il est possible de vérifier et de réparer les com-
mandes du panneau de commande a effleurement tout en
le tenant a une certaine distance du four; dans ce cas, il
est nécessaire de court-circuiter les deux extrémités du
commutateur d'arrét (sur la plaquette a circuits imprimés)
du panneau de commande a effleurement avec un fil volant
qui améne une condition opérationnelle équivalente a celle
du four ayant la porte fermée.
Le vérification des commandes relatives au détecteur est
_effectuée en,utilisant des résistances fictives dont la résis-
tance doit étre:identique 4 celle des commandes.
(2) Dans le cas de ta réparation du panneau de commande a
>
effleurement avec une alimentation provenant d'une source
éxtérieure:
Débrancher
complétement
du four le panneau
de com-
mande 4a effleurement et court-circuiter les deux extrémi-
tés du: commutateur
d'arrét (sur la plaquette a circuits
imprimés) du panneau de commande a effleurement. Cela
conduit a Une condition opérationnelle équivalente a celle
du four ayant la porte fermée. Puis, raccorder une source
d'énergie externe a la borne d'entrée d'alimentation du pan-
neau de commande a effleurement. Ainsi, il est possible
de vérifier et de réparer les commandes du panneau de com-
mande
a effleurement. Comme
le cas de (1) —
(B) ci-
dessus, il est également possible de vérifier les comman-
des relatives au détecteur du panneau
de commande
a
effleurement au moyen des résistances fictives.
Outillage de réparation
L'outillage
suivant sera
nécessaire~ lorsque l'on: répare
l'ensemble du panneau ae commande
a petenroment:
1) Fer: a:souder: 30W -
(Pour éviter un courant de fuite, ilest eaorniandé d' uti-
liser un fer A souder avec une borne de mise a Ia terre.)
2) Oscilloscope:Faisceau unique, plage de fréquence: C.C..,
10 MHz ou modéle plus perfectionné
3) Autres: Autres outlis
Autres précautions
1) Lorsque I'on met en marche fa source d'énergie de l'unité
de commande, retirer la feuille d'aluminium appliquée
pour éviter I'électricité statique.
2) Raccorder les connecteurs des unités des indicateurs et
des touches a l'unité de commande,
tout en prenant
garde que les fils ne soient pas torsadés.
3) Aprés avoir retiré la feuille d'aluminium, on devra faire
extrémement attention 4 ce qu'une tension anormale
provoquée par I'électricité statique, etc., ne soit pas
appliquée aux bornes d'entrée ou de sortie.
4) Fixer les connecteurs, les condensateurs électrolytiques,
etc., ala plaquette 4 circuits imprimés en prenant garde
que tous les raccordements soient bien serrés.
5) S'assurer d'utiliser les éléments spécifiés ot une préci-
sion élevée est requise.
