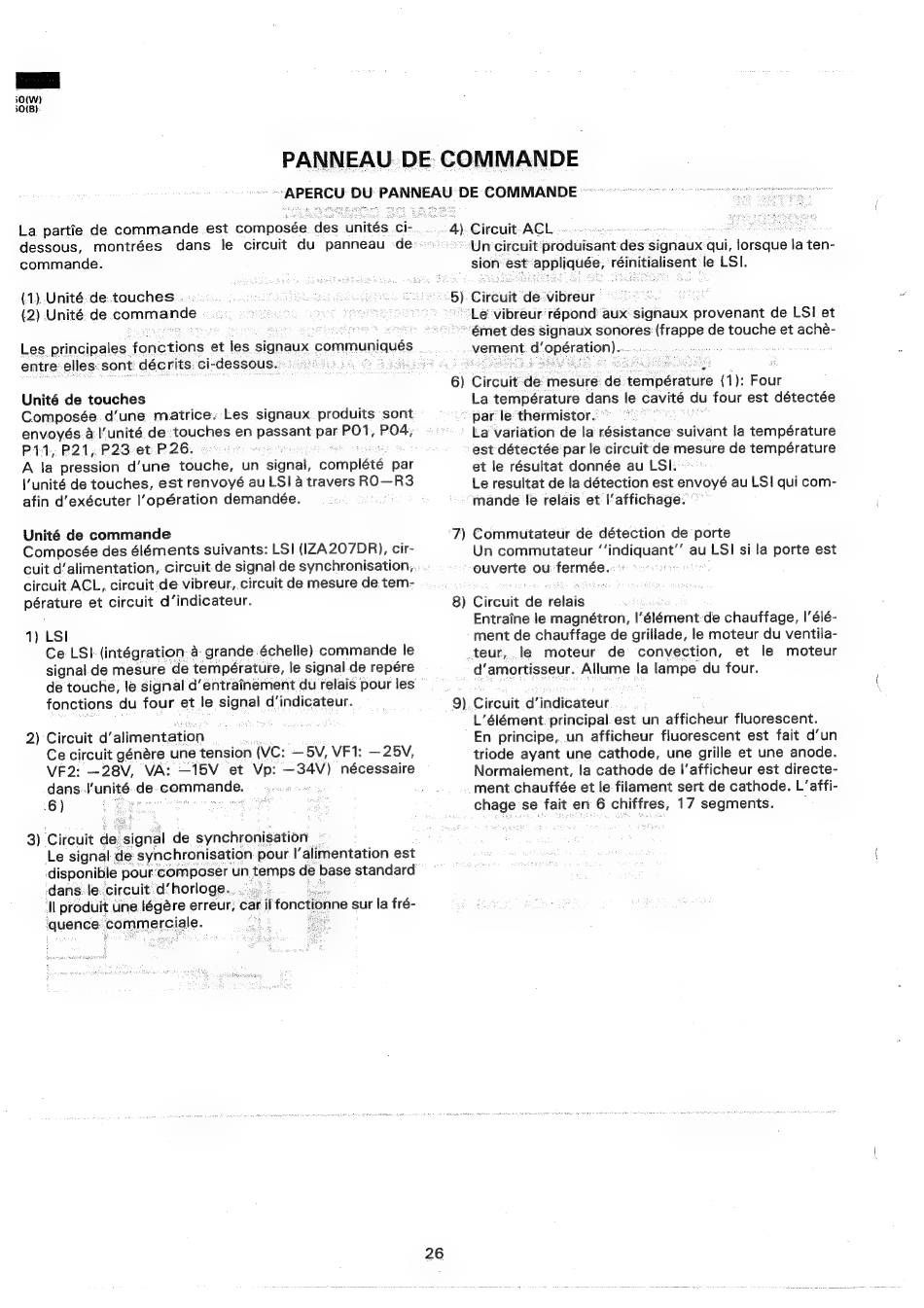

PANNEAU. DE COMMANDE
PERCY pu TONNERY DE COMMANDE
(1) Unité. de.touches
(2) Unité: de commande
Unité de touches
Unité de commande
1) LSI
Ce LSI (intégration a grande échelle) commande
le
signal de mesure de température, le signal de repére
de touche, le signal d'entrainement du relais pour les
fonctions du four et le signal d'indicateur.
2) Circuit d' alimentation
Ce circuit génére une tension (ve: —5V, VF1: —25V,
VF2: -28V,
VA: —15V
et Vp: —34V)
nécessaire
dans..l'unité. de Eommande.
fonctib nne sur la fré-
26
"4) Circuit-ACL ..
:
Un'circuit produisant dés's signaux qui, iojaque a ten-
sion est eepolaies: Salsa
le LSI.
5) Circuit de Vibeatit
"Le'vibreur répond aux: signaux eprovenant de LSI et
"émet des signaux sonores:(frappe de touche et aché-
-vement qd. operation)
Sadr
anit
6) Circuit de mesure dé: deriperature (1): Four
La température dans le cavite du four est détectée
. par le thermistor.
y
La variation de la résistance suivant la température
est détectée par le circuit de mesure de température
et le résultat donnée au LSI:
Le resultat de la détection est envoyé au LSI qui com-
mande Ie relais et l'affichage.
7) Commutateur de détection de porte
Un commutateur a nidigteannt: au LSI si la porte est
ouverte ou formes:
8) Circuit de felals
Entraine le magnétron, |' élément de chauffage, |'élé-
ment de chauffage de grillade, le moteur du ventila-
teur,
le moteur
de
convection,
et
le moteur
d'amortisseur. Allume la lampe du four.
9) Circuit d'indicateur
L'élément: principal. est un afficheur fluorescent.
En principe, un afficheur fluorescent est fait d'un
triode ayant une cathode, une grille et une anode.
Normalement, la cathode de l'afficheur est directe-
ment. chauffée et le filament sert de cathode. L'affi-
chage se fait en 6 chiffres, 17 segments.
,
