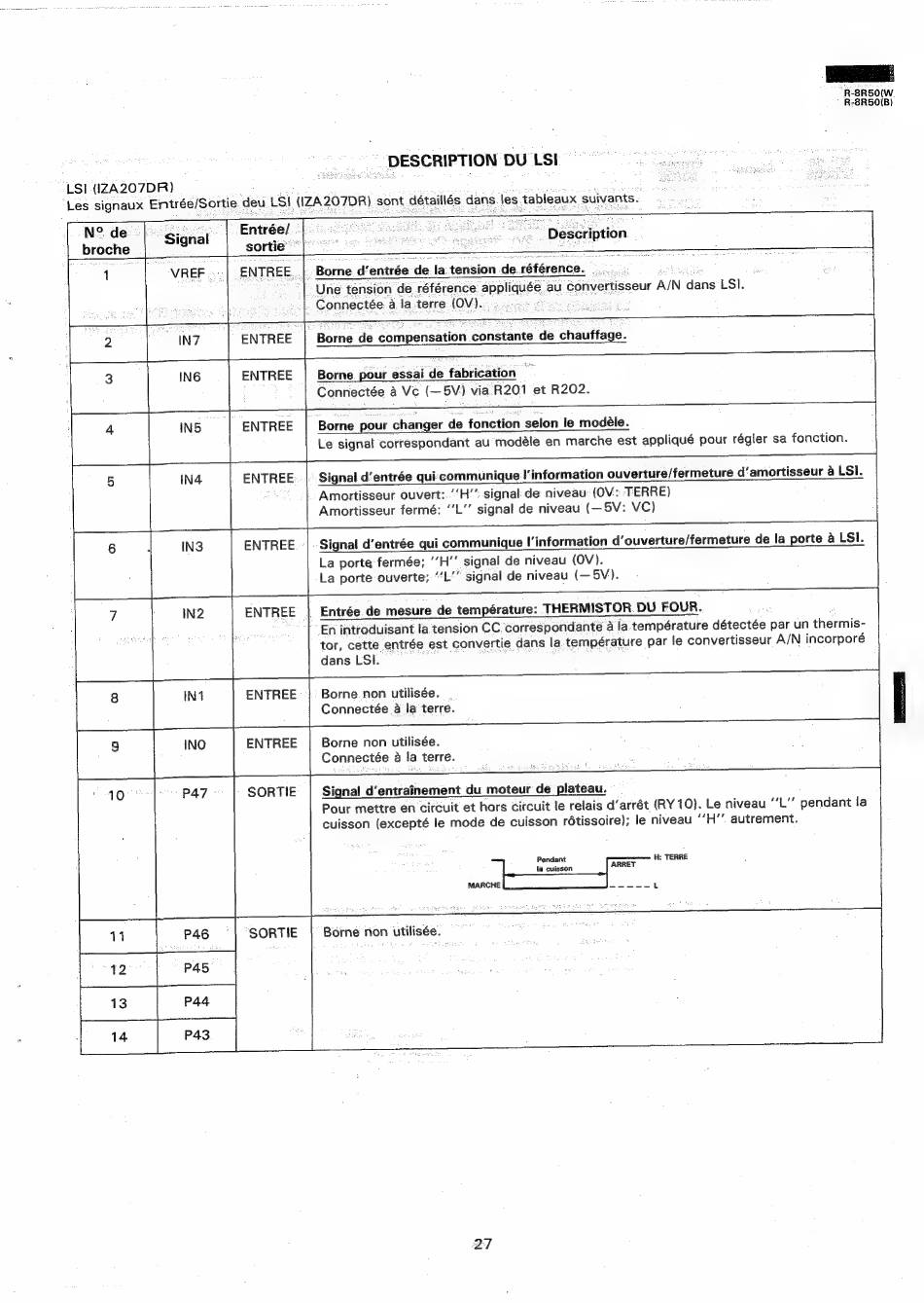

DESCRIPTION DU LSI
LSI (IZA207DR)
Les signaux Entrée/Sortie. deu LSI (IZA207DR) sont deétailles dans. les tableaux
suivants.
N° de
pints
Entrée/
Tapas
boche
Signal
sortie'
Description
'
|
[: oe
VREF ..|
ENTREE. .|. Borne d'entrée de la tension de référence.
"-<-
" |
Une tension de référence appliquée au convertisseur AIN dang LSI.
ees
:
Connectée. a la terre (OV).
.
|
2
IN7
ENTREE
;
Borne de canipeneation constante de chauffage.
3
IN6
ENTREE
Borne. pour essai de fabrication
Connectée a Ve (—5V) via.R201 et R202.
4
ENTREE
Borne pour changer de fonction selon le modéle.
Le signal correspondant au modéle en marche est appliqué pour régler sa fonction.
5
IN4
ENTREE
Signal d'entrée qui:;communique l'information ouverture/fermeture d'amortisseur
a LSI.
He
Amortisseur ouvert:.''H'": signal de niveau: (OV:-TERRE)
|
Amortisseur fermé: ''L'' signal de niveau (—5V: VC)
6
A
IN3
ENTREE
Signal d'entrée qui communique I'information d'ouverture/fermeture
de la
porte a LSI.
La porte fermée; ''H'' signal de niveau (OV).
La porte ouverte; "'L'' signal de niveau (—5V).
7
IN2
ENTREE
| . Entrée. de mesure de température: THERMISTOR.DU
FOUR.
En introduisant la tension CC. correspondante 4 la. température détectée par un
thermis-
tor, cette entrée est convertie dans la température par le convertisseur A/N incorporé
dans LSI.
8
IN1
ENTREE
Borne.non utilisée.
Connectée a la terre.
9
ENTREE
| Borne non utilisée.
Connectée a la terre.
P46
SORTIE
Borne non utilisée.
27
