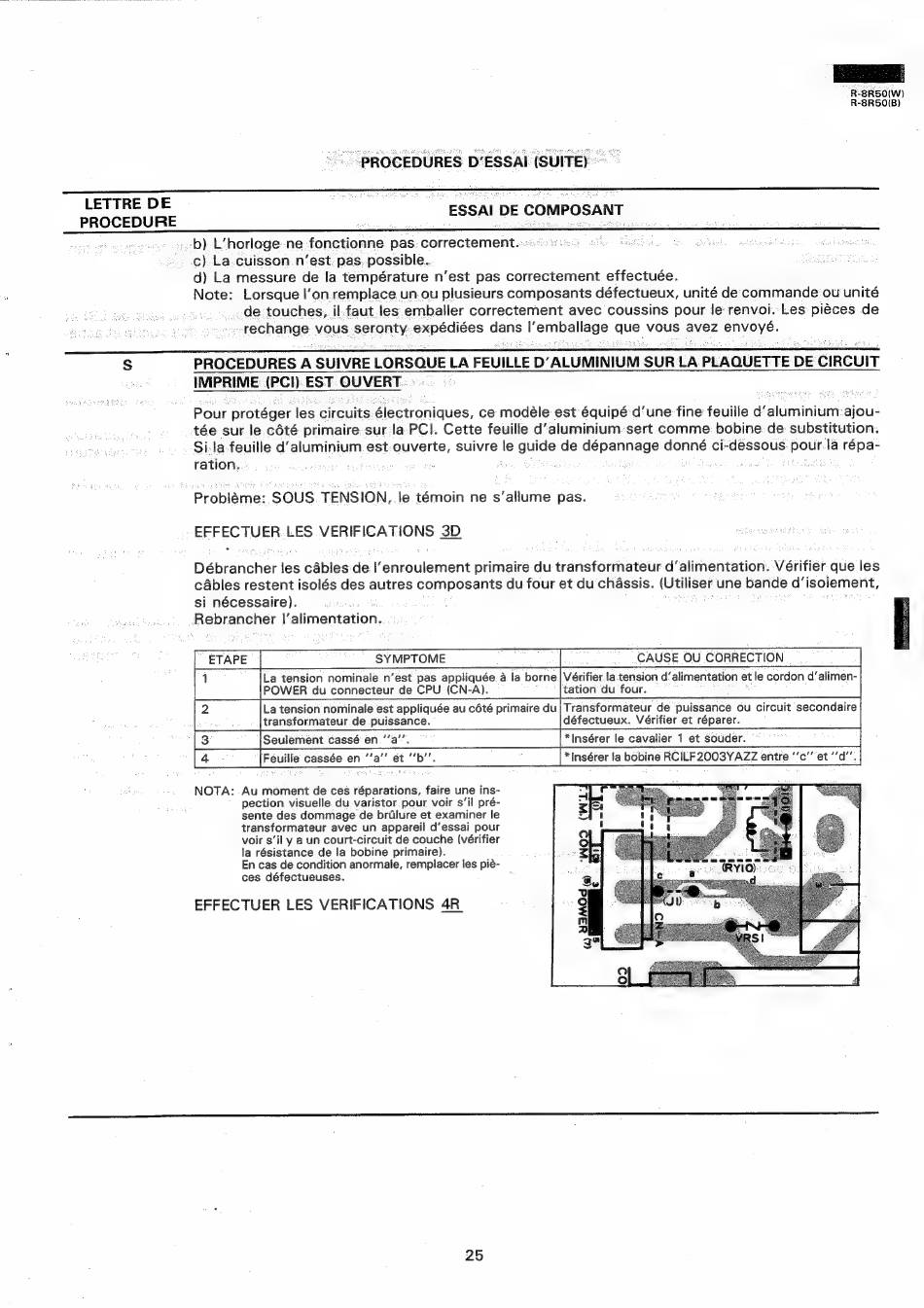

~ PROCEDURES D'ESSAI (SUITE)
LETTRE DE
b). L'horloge ne fonctionne pas. correctement..
c).La.cuisson.n'est. pas..possible.
d) La messure de la température n'est pas correctement effectuée.
Note:
Lorsque l'on.remplace.un.ou plusieurs composants défectueux, unité de commande ou unité
_
...,de touches, il faut les emballer correctement avec coussins pour le renvoi. Les piéces de
.- »-srechange vous seronty. expédiées dans l"emballage que vous avez envoyé.
Ss
PROCEDURES A SUIVRE LORSQUE LA FEUILLE D'ALUMINIUM SUR LA PLAQUETTE DE CIRCUIT
IMPRIME (PCI). EST: OUVERT.
Pour protéger les circuits: électroniques, ce modéle est équipé:d'une fine feuille d'aluminium ajou-
tée sur le cété primaire-sur la-PCl. Cette feuille d'aluminiumsert comme
bobine-de substitution.
Si.la-feuille d'aluminium est ouverte, suivre le guide de dépannage donné ci-dessous pour la répa-
ration...
eee
Problame: SOUS TENSION, le témoin ne s'allume pas.
~EFFECTUER LES VERIFICATIONS 3D
Débrancher les cables de. I'enroulement primaire du transformateur d'alimentation. Vérifier que les
cAbles restent isolés des autres composants du four et du chassis. (Utiliser une bande d'isolement,
si nécessaire).
aces
Rebrancher |'alimentation,
ETAPE
SYMPTOME
La tension nominale n'est pas appliquée a la borne|Vérifier la tension d'alimentation etle cordon d'alimen-
POWER du connecteur de CPU (CN-A).
tation du four.
La tension nominale est appliquée au cété primaire du|Transformateur de puissance ou circuit secondaire
transformateur de puissance.
défectueux. Vérifier et réparer.
CAUSE OU CORRECTION
2
3
Seulement cassé'en ''a''
*Insérer le cavalier 1 et souder.
~
a Ire
uille cassée en ''a'' et ''b''.
*Insérer la bobine RCILF2003YAZZ entre ''c'' et ''d''.
NOTA:
Au moment de ces réparations, faire une ins-
pection visuelle du varistor. pour voir s'il pré-
sente des dommage de brilure et examiner le
transformateur avec un appareil d'essai pour
voir s'il y a un court-circuit de couche (vérifier
la résistance de la bobine primaire).
En cas de condition anormale, remplacer les pié-
ces défectueuses.
EFFECTUER LES VERIFICATIONS 4R
