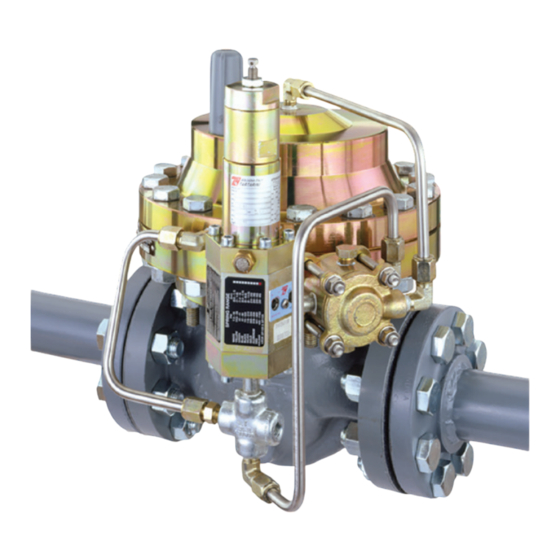

- Page 1 Bulletin D104253XFR2 Mars 2022 DÉTENDEURS DE PRESSION Types EZH et EZHSO...
- Page 2 Détendeurs Types EZH et EZHSO Détendeurs de pression Les détendeurs Types EZH et EZHSO (avec ouverture par ressort) sont des détendeurs pilotés de précision, à compensation de pression et siège souple. Ils sont conçus pour être utilisés dans les stations de transport/points de livraison de gaz naturel à haute pression, les systèmes de distribution de grande capacité...
- Page 3 Détendeurs Types EZH et EZHSO Bouchon Ensemble des éléments internes Support de patin Système de maintenance facile des Types EZH DN 100, 150 et 200 Configurations Type EZH : détendeur piloté pour une pression aval faible à élevée. Type EZH-OS2 : détendeur de Type EZH avec relais déclencheur de Type OS2 pour une protection contre les surpressions ou les surpressions et les sous-pressions.
- Page 4 Détendeurs Types EZH et EZHSO Exploitation TYPE PRX/120 Type PRX/120-AP TYPE PRX/120 TYPE PRX/120-AP TYPE SA/2 TYPE SA/2 DÉTENDEUR TYPE EZH DÉTENDEUR TYPE EZHSO Pression amont Pression aval Pression atmosphérique Pression de charge Pression d’alimentation du pilote Le détendeur piloté Type EZH fonctionne en utilisant une pression amont qui est réduite par le pilote pour charger la membrane de l’actionneur.
- Page 5 Détendeurs Types EZH et EZHSO Exploitation Système de surveillance La surveillance de la régulation est une protection contre les surpressions par confinement, par conséquent, il n’y a pas de déverseur pour ventiler vers l’atmosphère. Lorsque le détendeur travaillant ne parvient pas à contrôler la pression, un détendeur de surveillance installé en série, qui a détecté la pression en aval et de contrôle, se met en service pour maintenir la pression en aval à...
- Page 6 Détendeurs Types EZH et EZHSO Exploitation Système de surveillance travaillant TYPE PSA/2 TYPE SA/2 TYPE PRX/120 TYPE PRX/120 TYPE PRX/125 TYPE PRX/125 TYPE PRX/120 TYPE PRX/120 TYPE PRX/120-AP TYPE PRX/120-AP TYPE PRX/125-AP TYPE PRX/125-AP TYPE PRX/120-AP TYPE PRX/120-AP SA/2 TYPE EZH MONITOR TYPE EZHSO REGULATOR MONITEUR TYPE EZH DÉTENDEUR TYPE EZHSO...
- Page 7 Détendeurs Types EZH et EZHSO Caractéristiques Applications Les détendeurs Séries EZH et EZHSO sont utilisés dans les stations de réduction, de distribution et de transport de gaz naturel convenablement filtrés. Ils peuvent également être utilisés pour l’air, le propane, le butane, le GPL, le gaz de ville, l’azote, le dioxyde de carbone et l’hydrogène.
- Page 8 Détendeurs Types EZH et EZHSO Procédures de calcul Symboles Q = débit de gaz naturel en Stm P1 = pression amont absolue en bar P2 = pression aval absolue en bar = coefficient de débit = facteur de forme du corps = masse volumique du gaz Coefficients de débit TYPES EZH ET EZHSO...
- Page 9 Détendeurs Types EZH et EZHSO Débit Q État sous-critique avec : P2 > ° 3 417 P1-P2 Q = 0,525 ⋅ C ⋅ P1⋅ sine ⋅ Remarque : l’argument sinusoïdal est exprimé en degré sexésimal. MASSE VOLUMIQUE RELATIVE, FACTEUR, État critique avec : P2 ≤ 0,78 Q = 0,525 ⋅...
- Page 10 Détendeurs Types EZH et EZHSO Dispositif de relais déclencheur Le dispositif de relais déclencheur peut offrir une protection contre soit les surpressions, soit les surpressions et les sous-pressions en fermant complètement le débit de gaz vers le circuit aval. Le relais déclencheur est doté d’un boîtier de mécanisme et d’un dispositif manométrique.
- Page 11 Détendeurs Types EZH et EZHSO Applications et guide de construction BOÎTIER DE MÉCANISME DISPOSITIF DE DÉTECTION MANOMÉTRIQUE APPLICATION BMS1 BMS2 Arrêt en cas de surpression (OPSO) Arrêt en cas de sous-pression (UPSO) Arrêt en cas de surpression (OPSO) et arrêt en cas de sous-pression (UPSO) Arrêt en cas de surpression (OPSO) et arrêt en cas de sous-pression (UPSO) Arrêt en cas de surpression (OPSO), arrêt en cas de surpression (OPSO) et arrêt en cas de sous-pression (UPSO) 1.
- Page 12 Détendeurs Types EZH et EZHSO Pilotes Les détendeurs Types EZH et EZHSO comprennent un pilote série PRX monté sur la vanne principale des Types EZH et EZHSO pour les applications de réduction de pression ou de surveillance de pleine ouverture. Les pilotes de réduction de pression de série PRX ont la possibilité...
- Page 13 Détendeurs Types EZH et EZHSO Exemples de connexions TYPE SA/2 TYPE PRX/120 TYPE PRX/120 TYPE PRX/120 TYPE PRX/120 TYPE PRX/120-AP TYPE PRX/120-AP TYPE PRX/120-AP TYPE PRX/120-AP TYPE SA/2 TYPE SA/2 4 DN MONITEUR DÉTENDEUR TYPE EZH TYPE EZH-OS2 TYPE EZH-OS2 REGULATOR TYPE EZH MONITOR...
- Page 14 Détendeurs Types EZH et EZHSO Dimensions et poids globaux DN 25, 50 et 80 DN 100, 150 et 200 Dégagement de retrait du Dégagement de couvercle de l’indicateur retrait du couvercle de l’indicateur 25 mm Mechanism box removal clearance Dégagement Dégagement pour pour retirer le retirer le mécanisme...
- Page 15 Détendeurs Types EZH et EZHSO Dimensions et poids globaux DN 25, 50 et 80 DN 100, 150 et 200 Dégagement de retrait du Dégagement de retrait du couvercle couvercle de l’indicateur de l’indicateur R115a Types EZH et EZHSO (position horizontale) DN 25, 50, 80, 100, 150 et 200 POIDS, kg CL150/PN 16B...
- Page 16 D104253XFR2 © 2024 Emerson Process Management Regulator Technologies, Inc. Tous droits réservés. 11/24. Amériques Asie Pacifique Le logo Emerson est une marque commerciale et une marque de service McKinney, Texas 75069 É.-U. Singapour 128461, Singapour d’Emerson Electric Co. Toutes les autres marques sont la propriété de...
