7 EXEMPLES DE SYSTEMES
Dans ce chapitre un petit système illustre le contrôle
de composants et un plus gros système illustre le
contrôle de groupes de composants.
7.1
LUMIERE DE LECTURE
L'exemple
d'une
lumière
l'utilisation d'évènements pour la configuration d'un
composant de petit système.
Exemple d'évènement: lumière de lecture
Configuration d'évènement
Source évènement
Cible évènement
Commande évènement
Donnée évènement
1
11
Figure 24: Exemple de système 1: Camping-car
1 Switch input 3
2 Switch input 4
3 Module GPRS
4 Digital Input
FR / Digital DC 10x10A / Octobre 2010
de
lecture
illustre
Switch 1
DSD Front
Read light
Toggle
2
10
9
5 MasterBus Terminator
6 Interrupteurs électriques
7 Digital DC 10x10A (Avant)
8 Digital DC10x10A (Cuisine)
Cette lumière de lecture utilise un interrupteur
poussoir qui est en position ON uniquement lorsque
le bouton est appuyé.
La lumière de lecture peut maintenant être allumée
et éteinte en appuyant brièvement sur le bouton. Si
configuré, une longue pression du bouton permet de
varier l'intensité de la lumière.
7.2

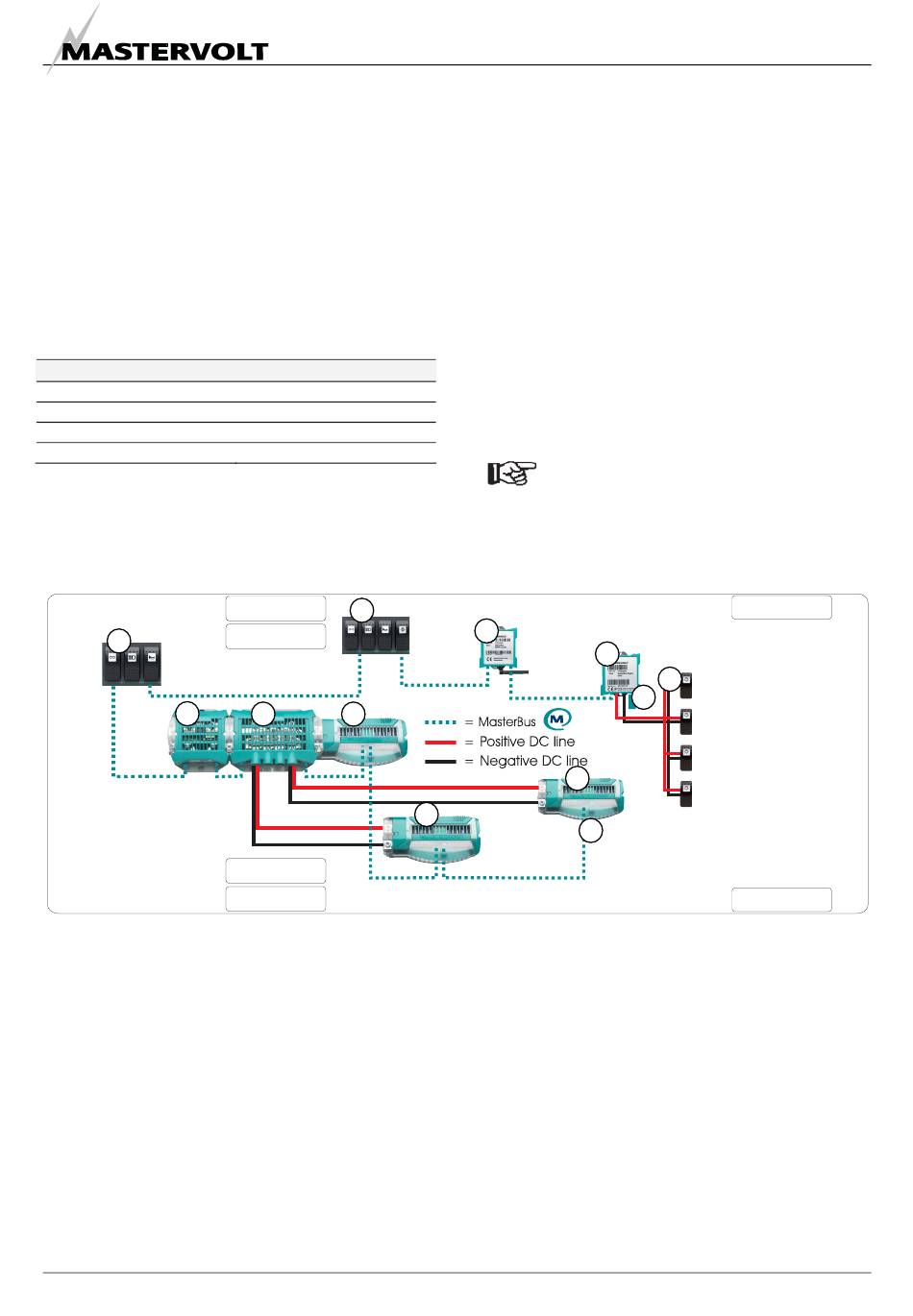

EXEMPLE DE SYSTEME 1: CAMPING-CAR
Figure 24 montre un exemple de Digital DC 10x10A
sur un véhicule de loisir. Noter la connexion en série
avec les câbles MasterBuss. Se référer à la section
4.3 pour plus de détails sur l'installation d'un réseau
MasterBus.
NOTE:
Toujours placer deux terminateurs, à
chaque extrémité du réseau MasterBus.
3
7
8
5
EXEMPLES DE SYSTEMES
4
6
5
9 Digital DC10x10A (Salon)
10 DC Distribution
11 MasterShunt
