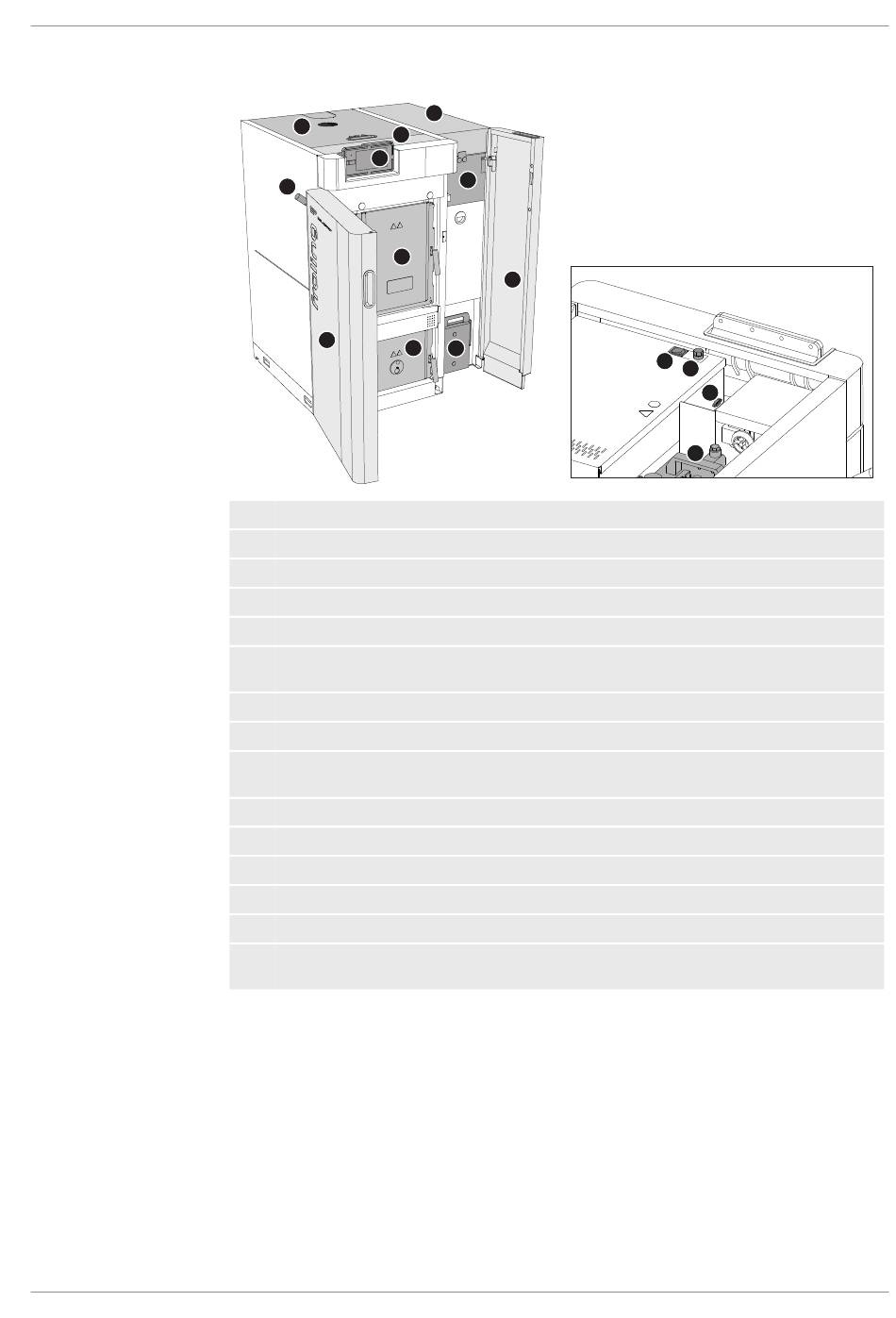

1.1 Aperçu du produit SP Dual compact
B1500624_fr | Mode d'emploi Chaudière mixte SP Dual compact (ESP)
11
10
6
9
2
1
3
1 Porte isolante de la chaudière à bûches
2 Porte de chargement de la chaudière à bûches
3 Porte de la chambre de combustion de la chaudière à bûches avec regard
4 Porte isolante de l'unité à granulés
5 Tiroir à cendres de l'unité à granulés
6 Unité de commande Lambdatronic SP 3200
Ü "Vue d'ensemble de l'écran tactile" [} 33]
7 Ouverture d'inspection du purgeur rapide automatique
8 Couvercle de l'unité granulés
9 Levier de nettoyage de l'échangeur de chaleur (système WOS)
En option : Entraînement pour le nettoyage automatique de l'échangeur de chaleur
10 Couvercle avant
11 Couvercle arrière
12 Interrupteur principal
13 STB – Limiteur de température de sécurité
14 Interface de service
15 Couvercle de l'échangeur de chaleur : ouverture d'entretien pour le nettoyage du
système WOS et de l'échangeur de chaleur
8
7
4
5
Généralité | 1
12
13
14
15
